Em um circuito com uma resistência de 40Ω, é aplicada uma tensão senoidal que apresenta tensão instantânea em 30° de 50V. Qual o valor máximo da corrente do circuito?


A

3,8 A.


B

3,2 A.


C

2,5 A.


D

1,8 A.

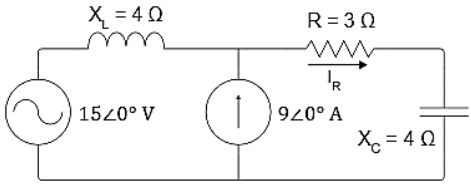

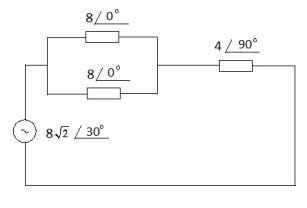

Qual é a corrente IR, indicada no circuito da figura a seguir?


Imagem associada para resolução da questão


A

𝐼𝑅 = 17∠90° 𝐴.


B

𝐼𝑅 = 17∠45° 𝐴.


C

𝐼𝑅 = 13∠67,38° 𝐴.


D

𝐼𝑅 = 13∠45° 𝐴.


E

𝐼𝑅 = 3∠0° 𝐴.

Em um circuito constituído apenas por resistores, a resistência equivalente de Thévenin entre dois nós é igual à resistência equivalente de Norton entre os mesmos nós.


C

Certo


E

Errado

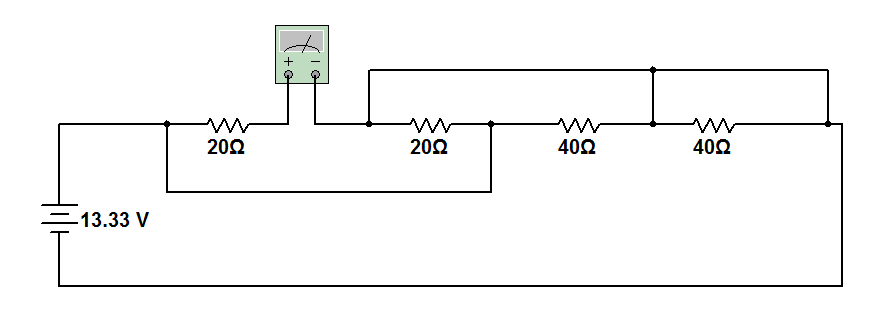

Considerando que todos os resistores do circuito abaixo têm o mesmo valor, calcule o valor das resistências para que a potência fornecida pela fonte de tensão seja de 9W.


Imagem associada para resolução da questão


A

1Ω.


B

2Ω.


C

3Ω.


D

4Ω.

Para um circuito que apresenta nos seus terminais um fasor de tensão de 150/ 60° e corrente de 3/ 20° , assinale a alternativa que apresenta a admitância desse circuito.


A

0,01/60°


B

0,02/-40°


C

0,03/-20°


D

0,05/40°

Uma fonte de tensão de corrente contínua ideal de 20V alimenta um resistor de 10Ω. A adição de um novo resistor de mesmo valor no circuito irá fazer com que a potência sobre o resistor original:


A

aumente, se o novo resistor for adicionado em série


B

diminua, se o novo resistor for adicionado em série


C

aumente, se o novo resistor for adicionado em paralelo


D

diminua, se o novo resistor for adicionado em paralelo

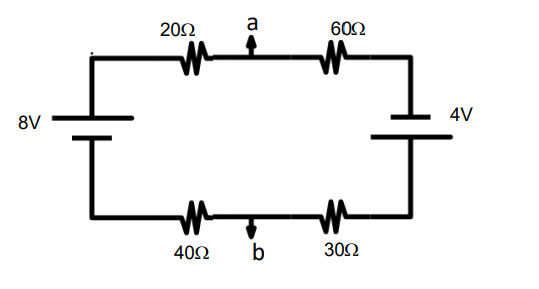

No circuito abaixo, determine, respectivamente, os valores de 𝑉𝑎𝑏 (em Volts) e a potência (em Watts) entregue pela fonte de 4 Volts.


Imagem associada para resolução da questão


A

3,4 V ; 0,40 W


B

3,5 V ; 0,30 W


C

3,2 V ; 0,32 W


D

3,2 V ; 0,35 W


E

3,6 V ; 0,32 W

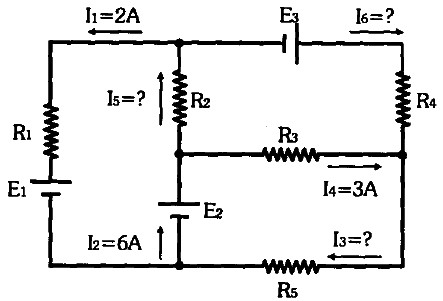

No circuito abaixo são conhecidos os valores de I1, I2 e I4.


Imagem associada para resolução da questão


Por meio da Lei de Kirchoff para correntes, verifica-se que os valores de I3, I5 e I6 são, respectivamente,


A

3A, 3A e 1A.


B

3A, 1A e 4A.


C

1A, 3A e 4A.


D

4A, 3A e 1A.


E

4A, 1A e 3A.

A resistência equivalente do circuito da figura visto pelos terminais a e b é:


A

3750Ω


B

3250Ω


C

4750Ω


D

4250Ω

As figuras abaixo foram utilizadas em um experimento, em que se mediu a tensão em aberto de um gerador, obtendo-se 10V. Com uma carga de 450Ω, a tensão de saída caiu para 9V.


Imagem associada para resolução da questão


No que diz respeito às medidas e cálculos realizados, assinale V para verdadeiro e F para falso.


( )

A corrente na carga é igual a 20 mA

( )

A perda de tensão na resistência interna do gerador

foi de 1 V.

( )

O rendimento do gerador foi de 80%.


As afirmativas são, respectivamente,


A

F – V – V.


B

V – V – F.


C

F – V – F.


D

V – F – F.


E

F – F – V.

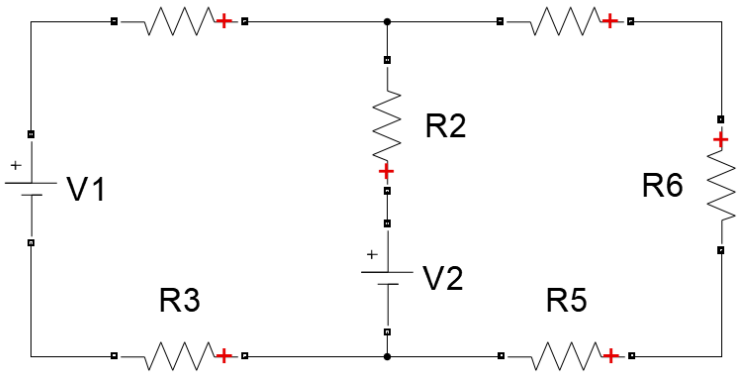

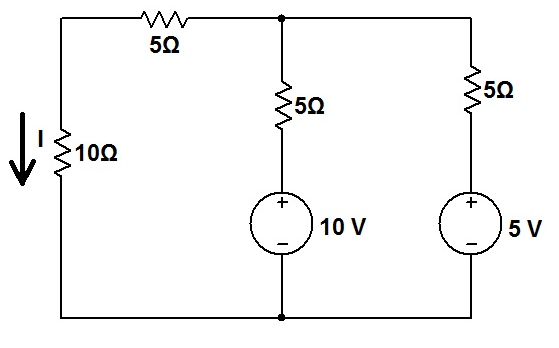

Considere o circuito abaixo, em que V1 = 10 V, V2 = 20 V, R1 = 1 ohm, R2 = 2 ohm, R3 = 3 ohm, R4 = 4 ohm, R5 = 5 ohm e R6 = 7 ohm.



R1 --------------------------R4

Imagem associada para resolução da questão


Assinale a alternativa que apresenta a corrente em módulo que passa em R1.


A

0,961 A.


B

1,346 A.


C

0,385 A.


D

10 A.


E

2,407 A.

Observe o circuito resistivo da figura abaixo, com E = 25 V, R1 = R2 = R3 = 150 Ω e R4 = R5 = 50 Ω.


Imagem associada para resolução da questão


Nessas condições, os valores da resistência equivalente Req e da corrente I fornecida pela fonte de alimentação ao circuito são, respectivamente,


A

25Ω e 0,50A.


B

25Ω e 0,33A.


C

45Ω e 0,33A.


D

75Ω e 0,33A.


E

75Ω e 0,50A.

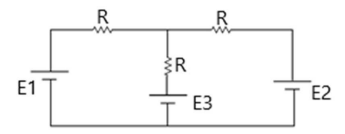

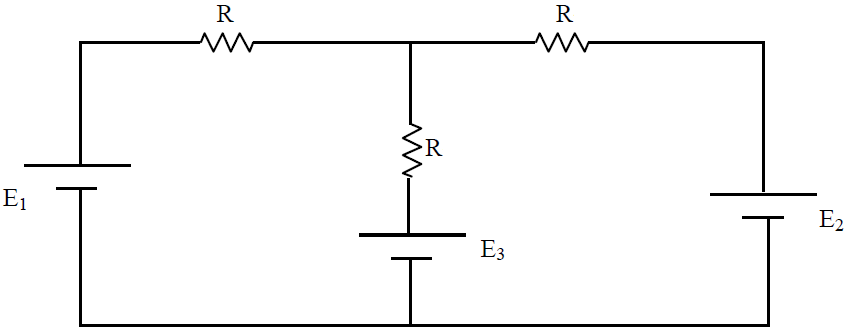

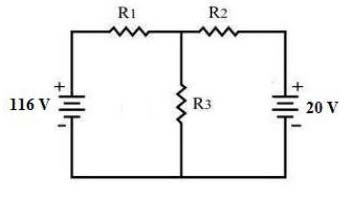

A figura a seguir apresenta um circuito composto por três resistores iguais a R e três fontes contínuas E1, E2, e E3.


Imagem associada para resolução da questão


Dados:

E1 = 10 V

E2 = 20 V

R = 10 Ω


O valor de E3 para que a corrente elétrica no ramo central do circuito seja igual a zero é


A

5 v.


B

10 V.


C

15 V.


D

25 V.


E

30 V.

A figura abaixo apresenta um circuito composto por três resistores iguais a 10 Ω e três fontes contínuas E1, E2, e E3.


Imagem associada para resolução da questão


Sabendo-se que E1 = 120 V e E2 = 90 V, para que a corrente elétrica no ramo central do circuito seja igual a zero, a tensão da fonte E3 deve ser, em volts, igual a


A

120 V.


B

105 V.


C

90 V.


D

85 V.


E

70 V.
