Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Sabendo que a corrente em R1 é 3 A e a potência em R3 é 18 W, determine o valor da tensão E.

Fonte: O autor, 2022.

Marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) Lei de Kirchhoff para corrente afirma que a tensão aplicada a um circuito fechado é igual à soma das quedas de tensão nesse circuito.

( ) Lei de Kirchhoff para corrente, ou Lei dos nós, afirma que a soma das correntes que entram numa junção é igual à soma das correntes que saem da junção.

( ) As Leis de Kirchhoff podem ser simplificadas por meio de um método que utiliza as correntes de malha.

( ) Outro método para resolver um circuito com correntes de malhas que utiliza as quedas de tensão para determinar as correntes em um nó é chamado de tensões dos nós.

Em um circuito CA, a matriz admitância usada na análise nodal é igual ao inverso da matriz impedância empregada na análise de malhas.

Pela Lei de Kirchhoff das tensões (LKT ou KVL), a soma das diferenças de potencial elétrico (tensões elétricas, ou voltagens) ao longo de um circuito fechado é igual a:

Em um circuito resistivo, para a análise nodal, os ramos podem conter apenas resistores, fontes de corrente independentes e fontes de corrente controladas por tensão entre nós, ou transcondutores, pois nestes elementos pode-se exprimir a corrente em função de uma ou mais tensões, no próprio ramo ou em outros, ou a corrente é:

Em um circuito RC série, com R = 3Ω e X_C = 4Ω, para uma corrente de 10A, qual a tensão total aplicada?

No circuito elétrico a seguir, o valor da corrente I e o da tensão no resistor de 2Ω serão respectivamente:

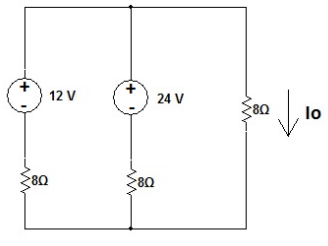

Determine o valor de Io para o circuito a seguir:

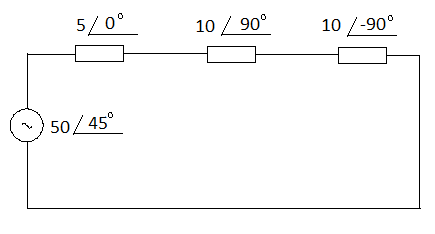

Determine a corrente fornecida pelo circuito abaixo na forma retangular, sem casas decimais, considerando as unidades no Sistema Internacional.

De acordo com o circuito abaixo, determine i₁, i₂ e i₃.

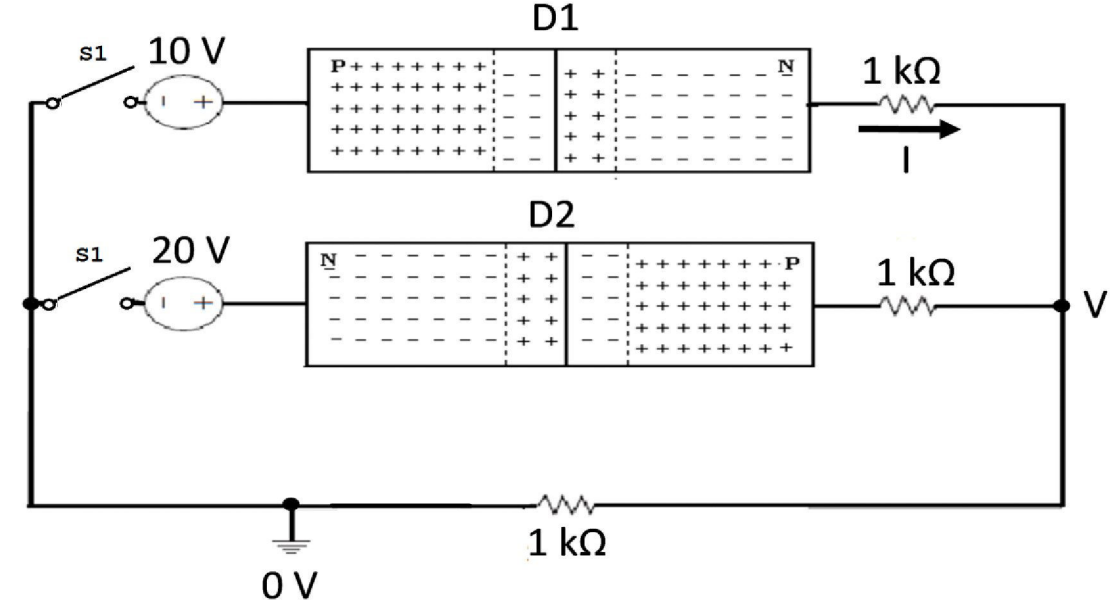

Observe o circuito abaixo.

Após considerar o fechamento simultâneo das chaves S1 no referido circuito, assinale a alternativa que apresenta CORRETAMENTE os valores da corrente que circula no resistor de 1 kΩ e da tensão V em relação ao terminal terra (0 V), respectivamente:

Calcule a queda de tensão de cada resistor e assinale a alternativa correta que corresponde a V₂ e V₄.

Dados: R₁=50Ω, R₂=40Ω, R₃=20Ω e R₄=10Ω.

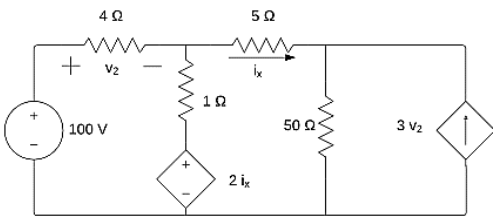

Para o circuito da seguinte figura, o valor do módulo da corrente sobre o resistor de 50 Ω é de

A equação a seguir representa a aplicação da Lei de Kirchhoff para tensões em circuito RLC em série com uma fonte de tensão e(t):

e(t) = 5 j (t) + 20 x 10^-3 $\frac{di\left(t\right)}{dt}+\frac{1}{2\text{x}10^{-6}}{\int }_{}^{}i\left(t\right)dt$

O valor de $\omega$ para que uma corrente i(t) = 2cos($\omega$t - 15°) A seja obtida através da aplicação de uma tensão e(t) = 1 Ocos($\omega$t - 15°)V, em regime permanente, deve ser:

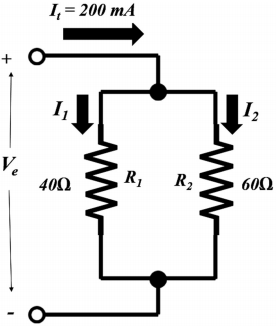

A figura abaixo ilustra um circuito elétrico, que mostra um divisor de corrente.

Os valores de I₁ e I₂, em mA, são, respectivamente,

Um circuito é composto por um resistor em série com um capacitor de capacitância igual a (200/$\pi$) μF. A fonte que alimenta esse circuito é senoidal na frequência de 100 Hz e possui valor eficaz de 250 V.

Para que a corrente elétrica eficaz seja igual a 5 A, o resistor deve ser igual

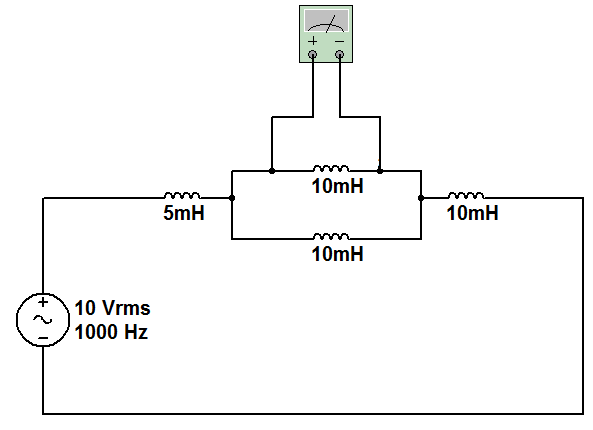

Para o circuito a seguir, determine a tensão AC medida pelo multímetro.

O circuito, abaixo, exibe um voltímetro CA. Ele é constituído por um medidor de bobina móvel que dá a leitura de fundo de escala quando a corrente média por ele for de 2 mA. O medidor tem resistência interna de 50 Ω. Calcule o valor de R que resulta em uma indicação de fundo de escala do medidor quando a tensão de entrada 𝑉_𝑖𝑛 for de 24 V pico a pico. (Valor médio da meia onda senoidal é 𝑉_𝑚 = $\frac{V_p}{\pi }$, onde 𝑉_𝑝 é a tensão de pico). Considere $\pi$ = 3 e modelo de um diodo ideal.

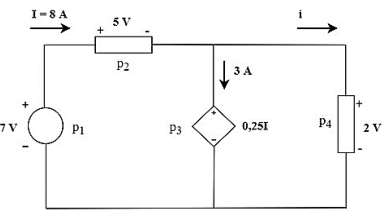

Sobre o circuito abaixo, assinale a alternativa incorreta.

Na análise nodal por inspeção aplicada a um circuito constituído apenas de resistores, os elementos fora da diagonal principal da matriz condutância representam o negativo das condutâncias conectadas entre os nós e a referência.
