Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Um circuito indutivo puro em corrente alternada possui impedância representada por $Z=X_L\angle \theta \Omega$ , onde o módulo $X_L$ é a reatância indutiva do circuito. Para essa situação, o ângulo θ será:

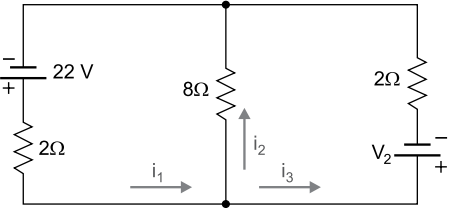

Analise o circuito a seguir.

Considerando-se que i₁ = 3 A e i₂ = 2 A, tem-se que:

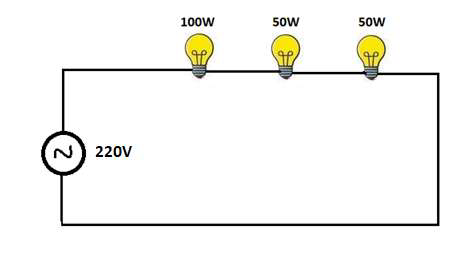

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 220V, determine a potência elétrica fornecida pela fonte de 220V se as lâmpadas forem ligadas em série conforme o circuito abaixo. Considere o valor sem casas decimais.

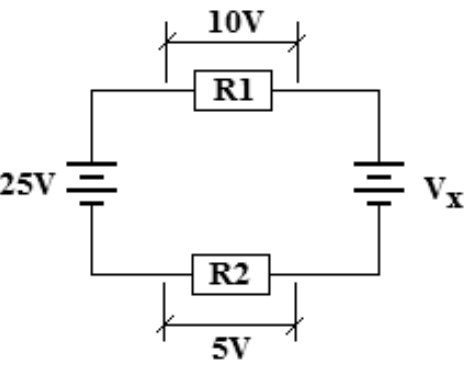

Determine o módulo de V_x no circuito ilustrado abaixo.

Caso seja conectada, nos terminais A e B, uma fonte de tensão contínua de 100 V e resistência interna de 5 Ω, a corrente i_B será 1 A.

O valor absoluto da corrente que passa pelo resistor R2 é igual a 10 mA.

A análise de circuitos elétricos consiste em determinar o comportamento da corrente e tensão em cada ramo ou nó do circuito, respectivamente. Os ramos de um circuito caracterizam-se pela presença de elementos que fornecem energia ao circuito (chamados fontes), elementos que retiram energia do circuito (chamados cargas ou elementos ativos) e elementos que armazenam energia no circuito (elementos reativos). A respeito da análise de circuitos elétricos, pode-se afirmar corretamente que

Analise o circuito da Figura 5 abaixo:

Figura 5

Qual será o valor encontrado calculando a potência dissipada no circuito caso seja aplicada uma tensão de 24 V?

Sobre a resolução de problemas de circuitos fechados, analise o texto a seguir.

Para qualquer caminho fechado em um circuito consideramos que a soma algébrica das tensões é zero. Estas tensões podem ser fontes e passagem de corrente elétrica através de elementos passivos. Pode ser igualmente aplicada para circuitos alimentados por fontes constantes, corrente contínua, fontes variáveis no tempo e para circuitos alimentados por fontes senoidais.

Assinale a alternativa que apresenta a qual Lei este texto está se referindo.

Utilize a imagem abaixo para responder a esta questão. Desprezando-se a resistência interna da bateria, a corrente total que é exigida da bateria vale o descrito na alternativa:

Uma corrente $\overline{I}$ divide-se pelo paralelo de duas impedâncias Z₁ e Z₂ , de modo que a corrente pela impedância Z₁ pode ser calculada como $\left(\frac{z_1}{z_1+z_2}\right)$. $\overline{I}$.

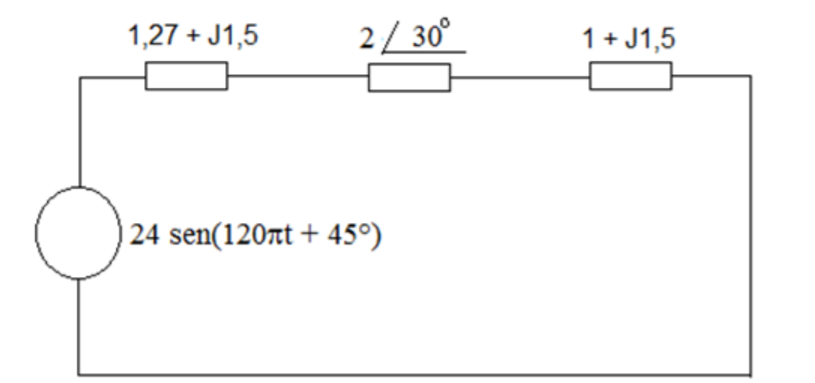

Para o circuito com as impedâncias abaixo, determine o valor da corrente eficaz fornecida pela fonte, sabendo que ela fornece tensão no formato V = V_m sen(ωt + θ). Considere as unidades no SI.

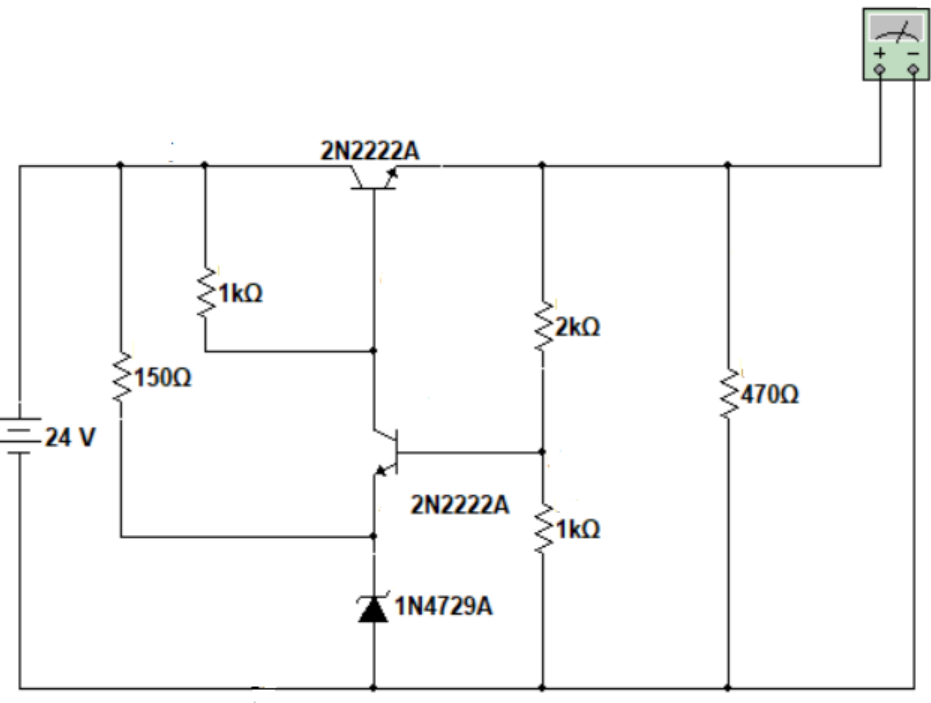

Para a fonte linear com realimentação apresentada na imagem a seguir, determine a tensão na carga de 470 Ω, sabendo que o diodo Zener 1N4749A possui tensão Vz = 3,6V. Considere o Vbe do transistor 2N2222 de 0,7V.

Analise o circuito resistivo a seguir:

Com base no exposto, assinale a alternativa que apresenta a corrente que atravessa a bateria de 48 V.

Observação: Despreze a resistência interna da bateria.

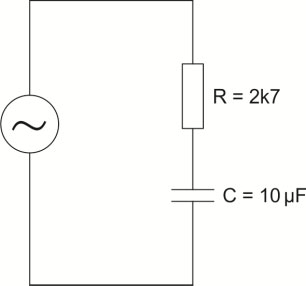

Considere a figura a seguir:

Dados:____________________-__

Frequência da rede é igual a 60 Hz

A impedância (Z) do circuito é igual

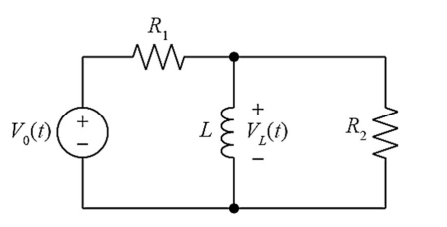

No circuito a seguir, a fonte de tensão é expressa por $V_o\left(t\right)=A\cos \left(\omega t+\theta \right)$, em que $t$ é o tempo e $A$, $\omega$e $\theta$ são constantes. O circuito se encontra em regime permanente.

-

-

Para esse circuito, se a fonte de tensão for representada pelo fasor $A\angle \theta$ assinale a opção que apresenta uma expressão que permite o cálculo correto do fasor associado à tensão $V_L\left(t\right)$.

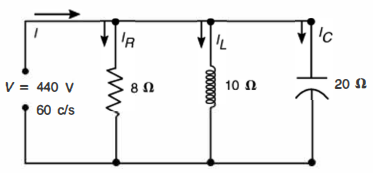

A figura a seguir mostra um circuito RLC em paralelo que possibilita o cálculo da impedância Z

Fonte: Creder, Hélio, Instalações elétricas

Após análise do circuito, a corrente que flui pelo resistor corresponde a:

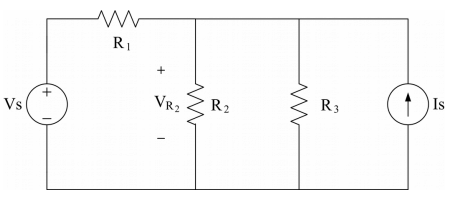

No circuito elétrico da figura a seguir todos os componentes são ideais.

Qual é a tensão V_R2, no resistor R2, em volts?

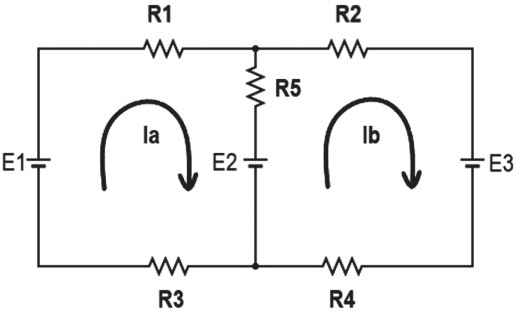

O método das malhas é uma importante ferramenta para análise de circuitos. A Figura a seguir reflete um circuito no qual, para se obterem as correntes e tensões em cada um dos resistores, utilizou-se o método das malhas. Seguindo a orientação do método, foram arbitradas correntes de malha denominadas Ia e Ib, representadas na Figura. Os valores calculados para as correntes de malha são Ia = 3 A e Ib = −1A.

Se o resistor R5 vale 2 Ω , a potência, em watts, dissipada no resistor R5 será, aproximadamente,

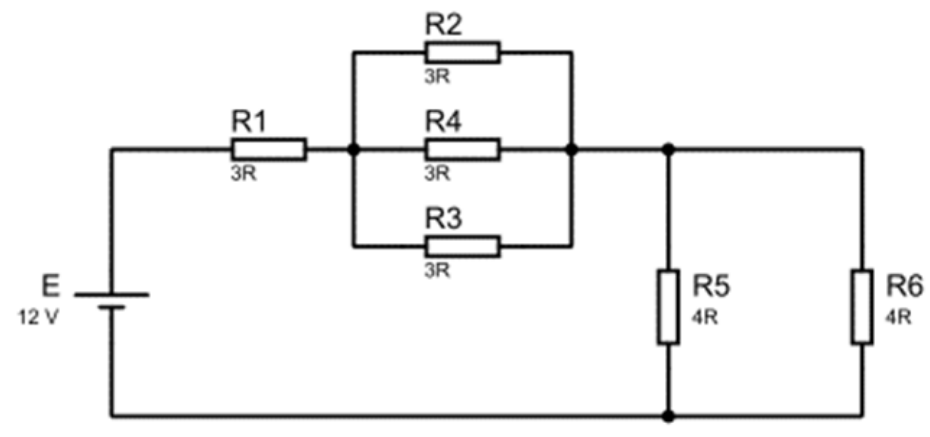

Observe a figura a seguir.

Com base na figura, é correto afirmar que a resistência equivalente, a corrente equivalente, a queda de tensão no resistor 5 e a corrente no resistor 6 são, respectivamente,
