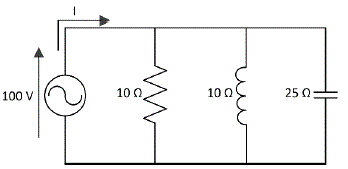

No circuito ao lado, sendo PT a potência ativa total (medida em W ou kW) e QT a potência reativa total (medida em VAR ou kVAR) fornecidas pela fonte, o módulo da razão QT/PT é igual a:

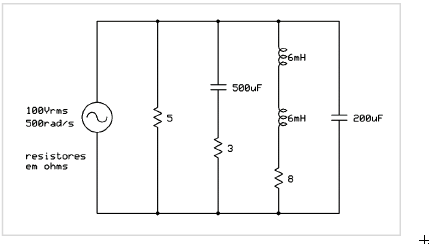

Imagem associada para resolução da questão


A
0,25.

B
0,40.

C
0,50.

D
0,80.

E
0,85.

No circuito representado na figura a seguir, têm-se duas lâmpadas incandescentes idênticas, L 1 e L2, e três fontes idênticas, de mesma tensão V


Imagem associada para resolução da questão


Então, quando a chave é fechada:


A

o brilho da L 1 aumenta e o da L2 permanece o mesmo


B

apagam-se as duas lâmpadas


C

o brilho das duas lâmpadas aumenta


D

o brilho das duas lâmpadas permanece o mesmo

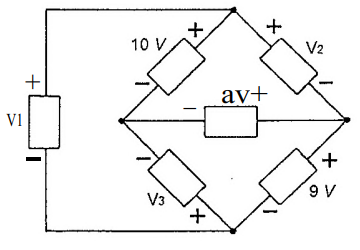

Observe o circuito abaixo.


Imagem associada para resolução da questão


No circuito acima. os valores das tensões V1, V2 e V3 são, respectivamente:


A

27 V, 18 V e 17 V


B

27 V, 2 V e 1 V


C

15 V, -2 V e 17 V


D

11 V, 2 V e -1 V


E

11 V, 18 V e -1 V

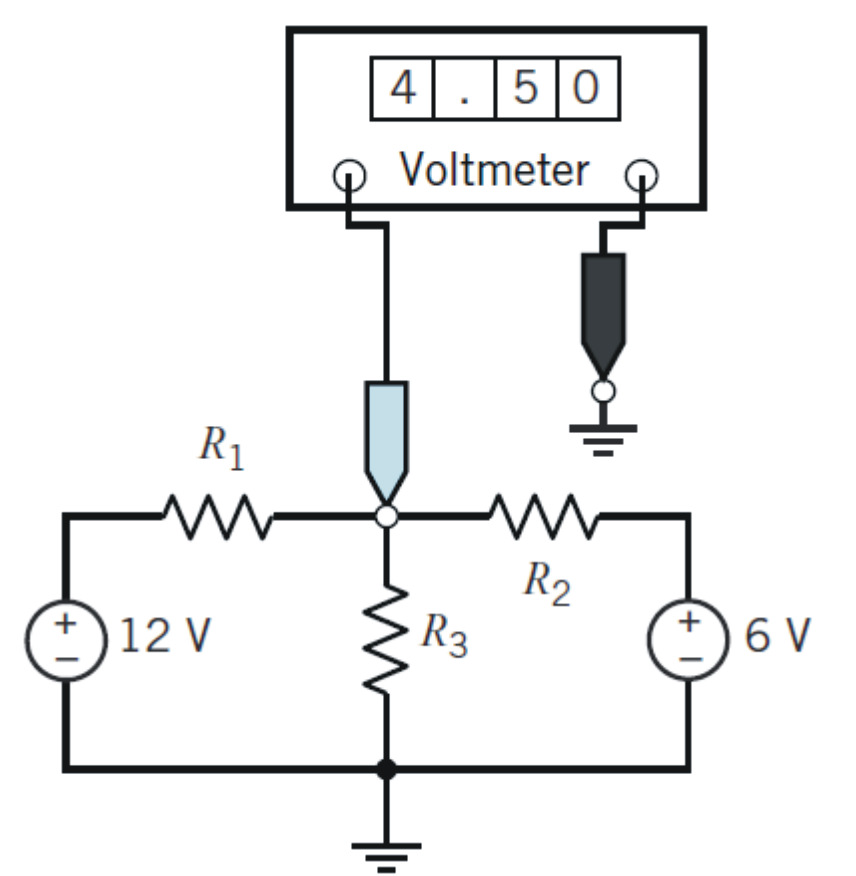

A figura ao lado mostra uma medida que foi realizada em um laboratório. O estudante que realizou a medida, ao fazer o relatório do experimento, verificou que se esqueceu de registrar os valores dos resistores R1, R2 e R3. Ele lembrou que eram dois resistores de 10kΩ e um de 5kΩ.

Imagem associada para resolução da questão

Fonte: DORF, R. C.; SVOBODA, J. A.. Introdução aos circuitos elétricos. 7. ed. Rio de Janeiro: LTC, 2008.


A partir do que foi exposto, pode-se afirmar que:


A

Os resistores R1 e R2 valem 10kΩ


B

Os resistores R2 e R3 valem 10kΩ


C

Os resistores R1 e R3 valem 10kΩ


D

O resistor R1 vale 5kΩ


E

O resistor R3 vale 5kΩ

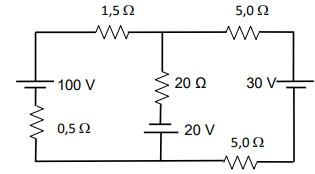

Considere o circuito de corrente contínua abaixo:

Imagem associada para resolução da questão

O valor da corrente que passa pelo resistor de 20 Ω é:


A

1,0 A


B

10 A.


C

5,0 A.


D

1,5 A.


E

4,0 A

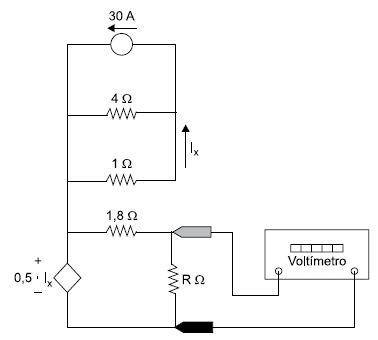

Para o circuito elétrico representado a seguir, determine o valor da resistência R, se a leitura de tensão encontrada no voltímetro for igual a 6 V.


Imagem associada para resolução da questão


A

1,8 Ω


B

2,44 Ω


C

0,12 Ω


D

18 Ω


E

1,2 Ω

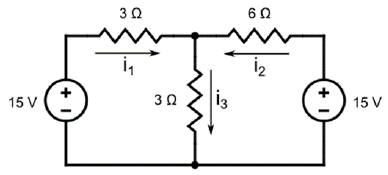

Imagem associada para resolução da questão


Considerando o circuito elétrico dessa figura, é correto afirmar que as correntes são dadas por


A

i1 = 2 A, i2 = 1 A e i3 = 3 A.


B

i1 = 3 A, i2 = 1 A e i3 = 3 A.


C

i1 = 2 A, i2 = 1 A e i3 = 2 A.


D

i1 = 1 A, i2 = 2 A e i3 = 3 A.


E

i1 = 3 A, i2 = 1 A e i3 = 2 A.

Uma corrente elétrica de 2 A flui por uma impedância composta por um resistor de resistência 30 Ω e um capacitor. Sabendo-se que essa impedância é alimentada por uma fonte senoidal de 100 V, o ângulo de defasagem da corrente em relação à tensão é:

A
sen-1 0,8

B
sen-1 0,6

C
cos-1 0,8

D
tan-1 0,8

E
tan-1 0,6

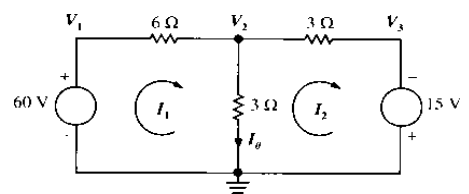

Considerando o circuito de corrente contínua mostrado na figura abaixo, a intensidade da corrente Io que atravessa o resistor de 3 Ω que interliga o ponto V2 à terra é


Imagem associada para resolução da questão


A

2,5 A.


B

2,25 A.


C

3 A.


D

2 A.


E

6 A.
