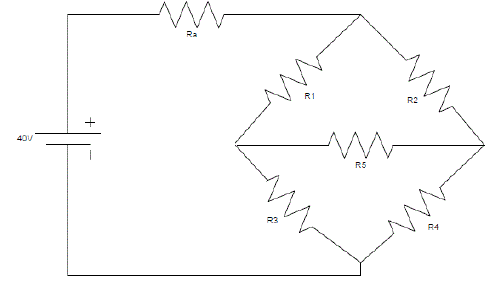

Dado o circuito a seguir, considere Ra=2; R1=2; R2=3; R3=2; R4=2; R5=2. O módulo da corrente em R5 é de:
0 A.
0,5 A.
2 A.
4 A.
4,5 A.

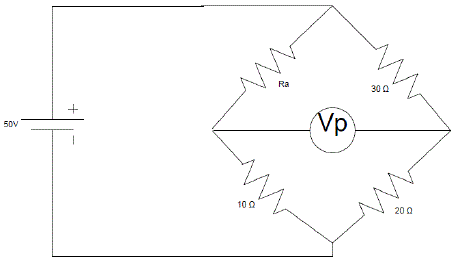

Considerando o circuito a seguir, qual o valor de Ra?
10 Ω
15 Ω
20 Ω
25 Ω
30 Ω

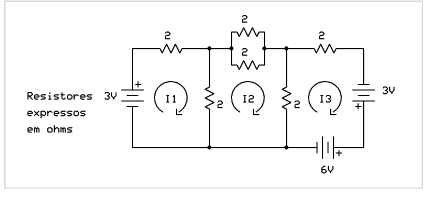

A soma das correntes de malha I1, I2 e I3 resulta em:

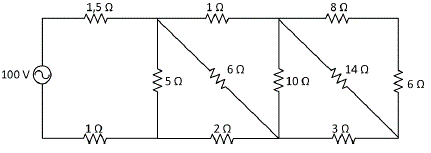

Assinale a alternativa que apresenta a corrente e a potência fornecida pela fonte de tensão, respectivamente, no circuito a seguir.
10 A, 2000 W.
10 A, 200 W.
20 A, 2000 W.
20 A, 200 W.
20 A, 100 W.
Circuito elétrico
A observação do circuito elétrico apresentado acima permite concluir que o valor de V1 corresponde a:

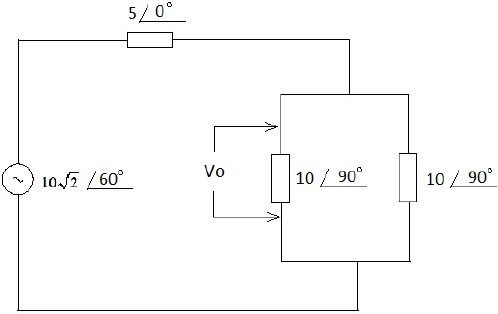

Determine a tensão Vo para o circuito a seguir:
10 √2 / 15°
5 √2 / 30°
10 / 105°
5 / 15°
10 √2 / 30°

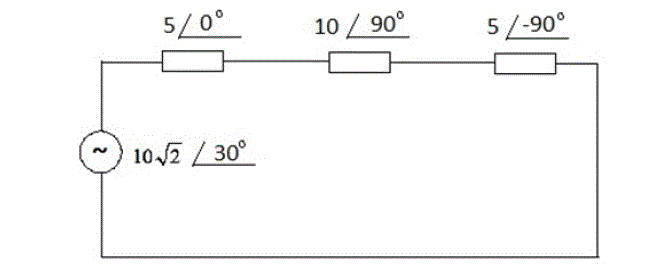

Determine a corrente fornecida pela fonte para o circuito a seguir.
Na situação em que a tensão V1 é uma fonte senoidal de 1 V, de pico e fase zero, a onda de corrente estará adiantada em relação à onda de tensão.

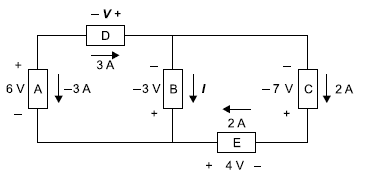

Para o circuito elétrico a seguir, os elementos nele contidos não estão especificados (podendo ser um resistor ou uma fonte de tensão). A corrente e a tensão de cada elemento estão especificadas tanto em valor como em variável. De acordo com a convenção passiva, uma potência de valor positivo indica que o elemento está absorvendo potência, um valor negativo indica que o elemento está fornecendo potência. Assim, assinale a alternativa que apresenta os valores de V, I e as potências em D e B, respectivamente.

– 3 V; 1 A; 9 W; 3 W
6 V; 1 A; 9 W; 3 W
3 V; – 2 A; – 9 W; 3 W
– 3 V; 3 A; – 9 W; 3 W
– 4 V; 1 A; – 9 W; – 3 W

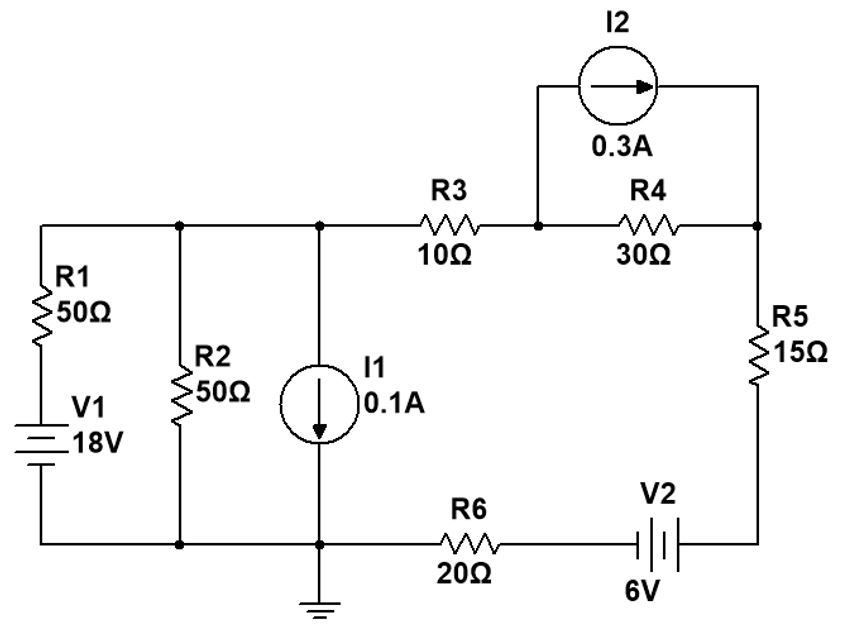

Observe o circuito a seguir.

Nesse circuito, a queda de tensão sobre o resistor R6 é igual a
VR6 = 0,7 V.
VR6 = 1,9 V.
VR6 = 3,8 V.
VR6 = 38 V.
Células fotoelétricas ou fotovoltaicas são dispositivos capazes de transformar a energia luminosa, proveniente do sol ou de outra fonte de luz, em energia elétrica. O conjunto de células fotoelétricas é chamado Placa Fotovoltaica, e o uso hoje é bastante comum em lugares afastados da rede elétrica convencional. Existem placas de várias potências e diferentes tensões para os mais diversos usos. Uma placa fotovoltaica com 72,0 W de potência de pico, por exemplo, é capaz de prover uma diferença de potencial de 12,0 V. A corrente elétrica gerada por essa placa corresponde a:
864 A
90,0 A
12,0 A
6,00 A

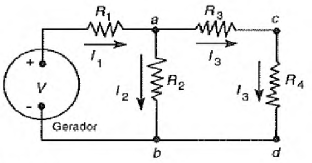

No circuito dado, o gerador é de 200 V, R1 = 15 Ω, R2 = 10 Ω, R3 = R4 = 5 Ω. O valor da corrente I2 é igual a:

10 A
15 A
20 A
5 A
8 A
Um circuito de corrente alternada é constituído de duas impedâncias em paralelo; Z1= 20<0º Ω, Z2= 20<90º Ω. A alternativa CORRETA para a impedância equivalente do circuito é:
40 < 0º Ω
20 < 0º Ω
40 < 90º Ω
220 < 90º Ω
220 < 45º Ω
Um forno elétrico utilizado no Laboratório de Engenharia de Materiais da UFCG é ligado a uma tomada trifásica de 380 V (tensão de linha), por meio de um auto-transformador ideal de 380/220 V. Sabendo-se que a corrente medida no cabo de fase do forno é IX, e que a corrente medida na tomada é IY, é correto afirmar que:
IY = 0,5774 · IX.
IY = 1,732 · IX.
IY = IX.
IY = IX / π.
IY = π · IX.
Analise o caso abaixo:
Em um circuito, quando a corrente I = 4,0A e a resistência R = 15Ω, podemos afirmar que a tensão V será de:
60V
28V
50V
110V
As Leis de Kirchhoff são empregadas em circuitos elétricos mais complexos, como por exemplo circuitos com mais de uma fonte de resistores estando em série ou em paralelo.Assinale a alternativa CORRETA, sobre a Primeira lei de Kirchhoff (lei dos nós).
A soma algébrica das forças eletromotrizes (f.e.m) em qualquer nós é igual à soma algébrica das quedas de potencial ou dos produtos iR contidos no nós.
Em qualquer nó, a soma das correntes que o deixam (aquelas cujas apontam para fora do nó) é igual a soma das correntes que chegam até ele.
A Lei não é uma consequência da conservação da carga total existente no circuito.
Isto é uma confirmação de que há acumulação de cargas nos nós.
Nenhuma das alternativas.
O sistema de aterramento de uma edificação comercial pode ser representado pelo circuito elétrico ilustrado na figura, onde R = 0,03375 [ohms].

Devido a um defeito nas instalações elétricas dessa edificação, uma corrente de 1000 [A] é injetada no ponto A, enquanto João circula pelo terreno onde a malha de terra está instalada. Assinale a alternativa que apresenta corretamente o potencial de passo, em [V], que surge entre os pontos B e C, que são os pontos de contato dos pés de João.
18.0.
9,0.
4,5.
2,3.
1,5.
Um circuito resistivo monofásico é constituído por três resistências em série nos valores de 10, 15 e 25 Ω, respectivamente. Esse circuito é alimentado por uma tensão de 200 V DC. Em função do exposto, marque a alternativa correta.
A diferença de potencial na resistência de 10 Ω é de 60 V.
A diferença de potencial na resistência de 15 Ω é de 60 V.
O valor da corrente elétrica no circuito é de 5 A.
A diferença de potencial na resistência de 20 Ω é de 40 V.
