Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Um técnico, ao medir a tensão DC sobre um resistor de 2,3MΩ, usando um multímetro de sensibilidade 9KΩ/V na escala de 10V, encontrou uma tensão de 1V. Sabe-se que esse resistor está em série com outro de 1MΩ – não havendo outros componentes na malha, além da fonte de alimentação. Dos valores abaixo, qual o que indica a tensão da fonte de alimentação desse circuito?

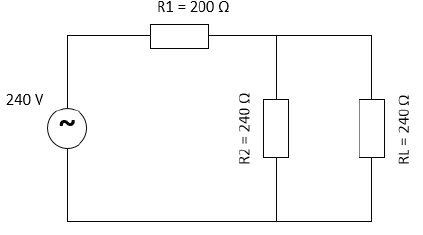

Dado o circuito a seguir, a tensão de pico na carga RL vale aproximadamente o descrito na alternativa:

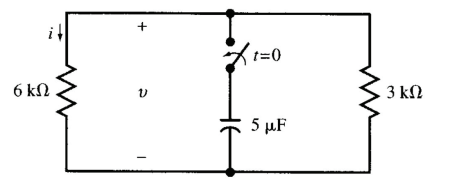

Um capacitor de 5 µF com tensão inicial de 4 V é conectado em paralelo com resistores de 6kΩ e 3kΩ, como mostrado na figura abaixo. Encontre o valor da corrente i no resistor de 6kΩ.

Um circuito elétrico é descrito pela tabela de conectividade abaixo.

O valor da corrente que circula pelo Resistor 1, em [A], é (

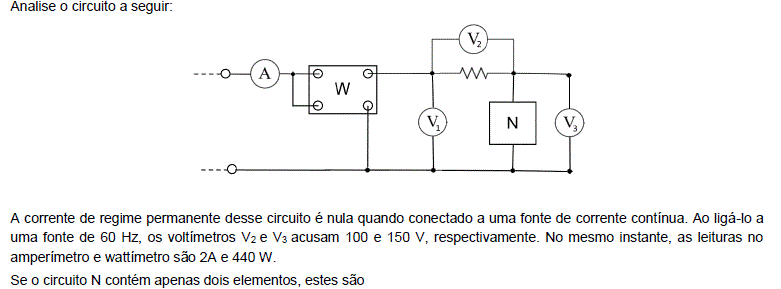

Analise o circuito a seguir, sabendo-se que E_A = 5 V e E_B = 10 V.

Por meio de um voltímetro obtiveram-se os valores de algumas tensões: V₂ = 4 V e V₃ = 2,5 V. Apresenta uma afirmação correta sobre o circuito:

Com relação ao circuito elétrico indicado abaixo.

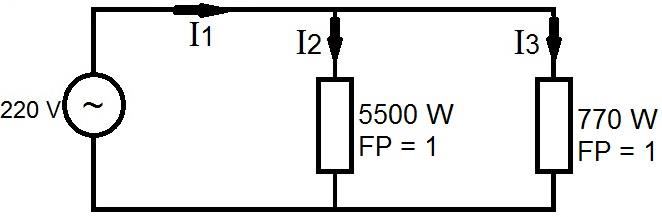

Quais são os respectivos valores das correntes elétricas I1, I2 e I3?

Assinale a alternativa que responde CORRETAMENTE à questão acima:

A respeito da análise de circuitos usando as leis de Kirchoff, considere as seguintes afirmativas:

I. A soma algébrica das tensões é igual a zero.

II. Apenas os sentidos reais de correntes devem ser usados.

III. A soma algébrica das quedas de tensão é igual à soma algébrica das elevações de tensão.

IV. Apenas os sentidos convencionais de correntes devem ser usados.

V. A soma algébrica das correntes em um nó é igual a zero.

Está(ão) CORRETA(S) apenas a(s) afirmativa(s)

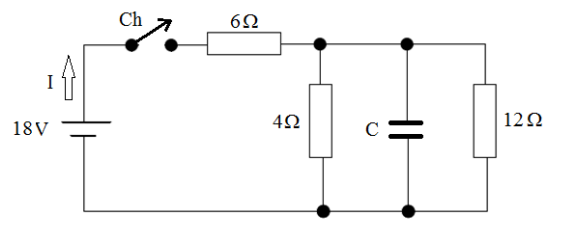

A figura a seguir apresenta um circuito de corrente contínua inicialmente com a chave Ch aberta.

As intensidades da corrente elétrica I, imediatamente após o fechamento da chave Ch e em regime permanente, são, respectivamente, iguais a

O método das tensões de nó consiste em uma ferramenta de grande utilidade para a análise de circuitos elétricos, visto que permite a obtenção da tensão de cada nó do circuito em relação a uma dada referência. No circuito elétrico CC apresentado, assumindo o nó A e a referência nas posições indicadas, assinale a alternativa que apresenta a equação correta referente à análise nodal do nó A para cálculo da tensão de nó V_A.

No circuito elétrico CC apresentado na figura acima, deseja-se calcular a corrente I_x. Para resolver o problema, optou-se por aplicar o princípio da superposição, técnica esta que permite obter separadamente as contribuições de cada fonte do circuito para a grandeza elétrica a ser calculada. Nesse contexto, é correto afirmar que as contribuições das fontes de 10 V, 5 V e 3 A para a corrente I_x serão, respectivamente, iguais a

No circuito da figura a seguir, a potência fornecida pela fonte de tensão é igual a P. Se um outro resistor com resistência igual a 4R for ligado em paralelo com o resistor já existente, qual será a nova potência fornecida pela fonte?

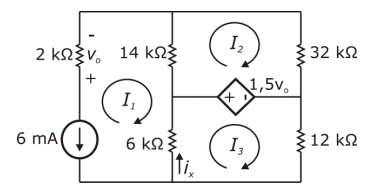

O circuito CC ilustrado acima é alimentado por uma fonte independente de corrente de 6 mA. Adicionalmente, o circuito contém resistores e uma fonte de tensão dependente, cujo valor é função da tensão sobre o resistor de 2 kΩ, conforme ilustrado. Ao analisar o circuito elétrico, as correntes de malha I₁, I₂ e I₃ indicadas na figura foram calculadas com o objetivo de obter o valor da corrente I_x que flui pelo resistor de 6 kΩ. Sabendo-se que I_x = I₃ – I₁, é correto afirmar que I_x será igual a

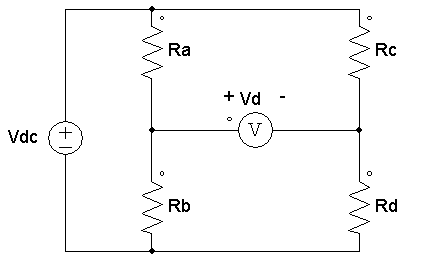

Para o circuito a seguir, os resistores Ra, Rb, RC e Rd são ajustáveis. Analisando o circuito levando em conta a polaridade indicada na figura como referência para a tensão Vd, pode-se afirmar que:

I. A corrente em todos os resistores será igual se Ra = Rb e RC= Rd.

II. Na condição Ra = Rb e RC > Rd a tensão Vd será positiva.

III. Na condição Ra = RC e Rb < Rd a tensão Vd será negativa.

IV. Sempre que Rd for menor que Rb a tensão de Vd será positiva.

V. Na condição Ra = Rb = RC e Rd < RC a tensão Vd será positiva.

Assinale a alternativa que apresenta somente as afirmações CORRETAS.

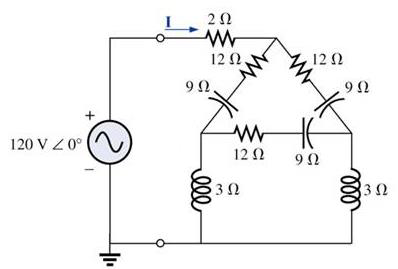

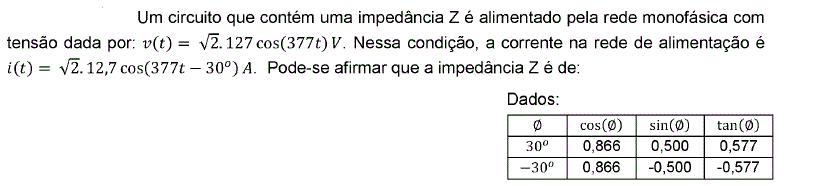

A componente ativa da corrente elétrica que circula no circuito da Figura 04, ou seja, aquela que é dissipada nos resistores e está alimentada por uma fonte alternada de E_eficaz = 120V, vale, em Ampères,

Figura 04

Considere o circuito abaixo onde a corrente total é 2 A.

O valor de R₁, em Ω, é

O valor da tensão de E, sabendo que R₁ = 1 ohm, R₂ = 2 ohms, Ie = 10 A e I_R1 = 2 A, é de:
