O circuito apresentado abaixo é composto por uma fonte senoidal U, seis resistores, um capacitor de 100 x 10-6 F e um indutor de 10 x 10-3 H. A ddp da fonte é igual a 80 V e valor de R igual a 10 Ω.

Imagem associada para resolução da questão

A frequência da fonte, em hertz, para que o fator de potência do circuito seja igual à unidade e a potência elétrica dissipada pelo circuito, em watts, são, respectivamente, iguais a:


A

103 /2π e 320;


B

103 /π e 320;


C

103 /3π e 160;


D

103 /2π e 160;


E

103 /π e 160.

As leis de Kirchhoff abragem o princípio para análise de circuitos. Considerando os conceitos utilizados nessas leis, é correto afirmar que o resistor ideal


A

é o caminho fechado em um circuito passando apenas uma vez em cada nó e terminando no nó de partida.


B

suporta qualquer corrente e tensão.


C

mantém a tensão nos terminais e é capaz de fornecer qualquer corrente.


D

mantém a corrente constante e alimenta qualquer circuito com tal corrente.


E

varia o valor de sua resistência com a temperatura.

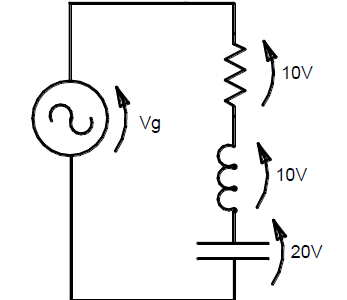

No circuito com o resistor, indutor e capacitor ideais, alimentados por um gerador de tensão alternada, foram efetuadas as medidas do valor eficaz das tensões, obtendo-se: VR = 10 V; VL = 10 V ; VC = 20 V. Neste circuito, se medirmos o valor eficaz da tensão do gerador, Vg, em volts, obteremos:Imagem associada para resolução da questão


A
56,4

B
69,2

C
40

D
14,1

E
28,4

Três resistores de valores R estão dispostos na configuração Delta, solicitando uma potência P da fonte. A configuração dessa carga é mudada para a configuração Estrela.

Para manter a potência P, as resistências que estão nessa nova configuração devem ter um dos seus valores iguais a


A

3 R.


B


C

R.


D

R/


E

R/3

A resistência que se opõe ao deslocamento de uma corrente de 5,0 Ampères, quando existe uma d.d.p. de 220 volts fornecida por um gerador, em ohms, é:


A

0,02.


B

1100.


C

8,8.


D

17,6.


E

44.

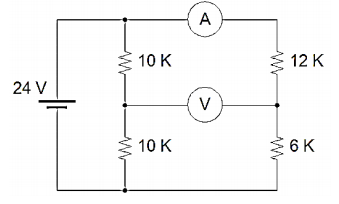

Os valores da tensão e da corrente nos medidores, considerando os medidores ideais do circuito da figura a seguir são, respectivamente,


Imagem associada para resolução da questão


A

4 V e 1,33 mA.


B

4 V e 2,53 mA.


C

6 V e 1,33 mA.


D

12 V e 1,33 mA.


E

12 V e 2,53 mA.

Assinale a alternativa que corresponde, respectivamente, ao valor da reatância da componente indutiva XL e à impedância resultante Z do circuito equivalente.


A

XL = 94,2 Ω e Z = 100,0 Ω.


B

XL = 94,2 K e Z = 137,4 K.


C

XL = 94,2 K e Z = 137,4 Ω.


D

XL = 94,2 Ω e Z = 137,4 K.


E

XL = 94,2 Ω e Z = 137,4 Ω.

Aplicando a lei de Kirchhoff, a expressão literal no domínio s é dada por:


A

V(s) = R . I(s) + C . I(s) + L . I(s)


B

V(s) = Rs . I(s) + Cs . I(s) + Ls . I(s)


C

V(s) = . I(s)+ . I(s)+ . I(s)


D

V(s) R . I(s) +. I(s) + Ls . I(s)


E

V(s) R . I(s)+. I(s) + . I(s)

A figura abaixo apresenta um circuito composto por uma fonte, quatro resistores e uma carga elétrica.


Imagem associada para resolução da questão


O valor do resistor conectado entre os pontos A e D, a fim de que a potência na carga elétrica seja igual a zero, deve ser igual a


A

R.


B

2R.


C

4R.


D

6R.


E

8R.
