Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Você tem um circuito elétrico puramente resistivo formado por quatro resistências de valores diferentes e ligadas em paralelo. Esse circuito é submetido a uma ddp (Regime AC) de baixa tensão (Segundo norma de instalações elétricas prediais). Com base no exposto analise as afrmativas abaixo, dê valores Verdadeiro (V) ou Falso (F).

(_) Calculada a resistência equivalente do conjunto, esta será menor do que a menor das resistências dos resistores da montagem.

(_) A potência elétrica dissipada é maior no resistor de menor resistência.

(_) A corrente elétrica que atravessa o resistor de maior resistência será maior que as demais.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Assinale a alternativa correta a respeito do circuito representado na figura seguinte:

A figura a seguir apresenta um circuito elétrico composto por duas fontes de tensão e cinco resistores.

A potência elétrica dissipada pelo circuito é

Observe a figura a seguir.

Tendo em vista o circuito representado na figura acima, calcule o valor da corrente l₁ e assinale a opção correta.

O valor da corrente que percorre o Resistor 2 (R2) é:

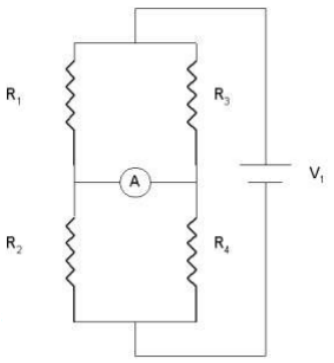

No circuito abaixo, onde R₁ = 200 Ω , R₃ = 300 Ω, R₄ = 750 Ω , o valor de R₂ que fará o amperímetro indicar zero é:

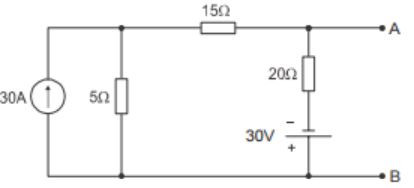

Considere o circuito abaixo.

A corrente em um resistor de 10 Ω, conectado entre os pontos A e B, é

Uma carga monofásica é alimentada por uma fonte de tensão de 50 ∠ –70°, solicitando uma potência elétrica de 200 ∠ –100° VA.

Assinale a opção que indica a impedância dessa carga.

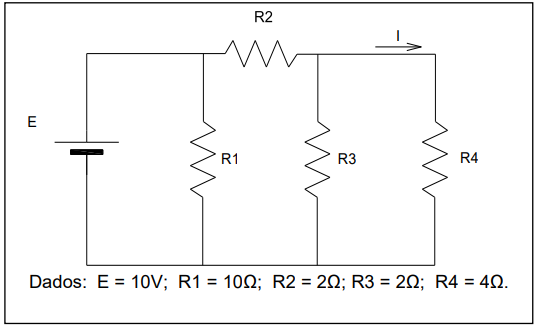

Analise o circuito elétrico e os valores apresentados abaixo.

Assinale a alternativa CORRETA.

Considere que uma fonte de tensão alternada V= 100 sen (377t) é aplicada a uma indutância L = 5 mH. Pode-se considerar que o valor instantâneo da corrente elétrica é:

Circuitos compostos por indutores e capacitores comportamse como ressonadores eletrônicos, sendo bastante utilizados na implementação de circuitos osciladores e misturadores de frequência. Em um dado circuito CA, encontram-se instalados um indutor com indutância L = 10 mH e um capacitor com capacitância desconhecida, os quais são alimentados por uma fonte de tensão alternada dada por v(t) = 100sen(100t + 20º) V. Sabendo que o indutor e o capacitor se encontram instalados em série e que ambos operam em ressonância na frequência nominal do circuito, o valor da capacitância é igual a

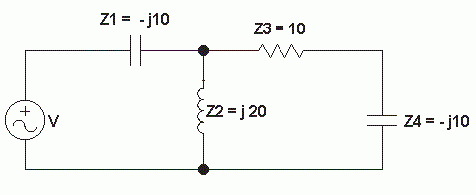

Dado o circuito a seguir.

O valor da impedância equivalente, em Ω, é:

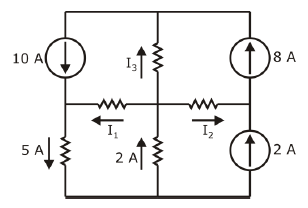

As Leis de Kirchhoff consistem em técnicas de grande utilidade para a análise de circuitos elétricos, sejam eles CC ou CA. Com base na Lei de Kirchhoff das Correntes (LKC), os valores das correntes desconhecidas I₁, I₂ e I₃ no circuito elétrico ilustrado acima são:

Uma fonte senoidal de 120 V alimenta um circuito série composto por um resistor, um capacitor e um indutor. A resistência do resistor e as reatâncias do capacitor e do indutor possuem valores iguais a 20 $\Omega$.

A corrente elétrica que fluí nesse circuito é igual a

Um circuito composto por um resistor de 30 $\Omega$ em série e um capacitor de 1000 μF é alimentado por uma fonte senoidal de 150 V e 12,5/$\pi$ Hz.

A corrente elétrica desse circuito é de

Assinale a alternativa que completa CORRETAMENTE o texto.

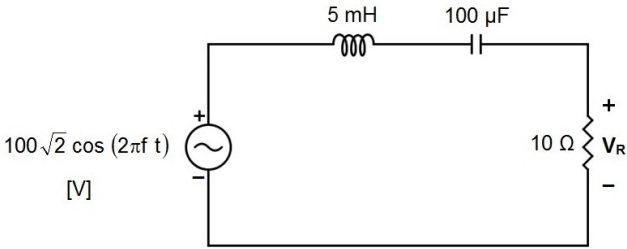

No circuito abaixo, a frequência da fonte foi ajustada para que a potência dissipada no resistor fosse máxima. Nessa condição, o valor eficaz da tensão V_R no resistor é igual a:

Assinale a alternativa que completa CORRETAMENTE a frase.

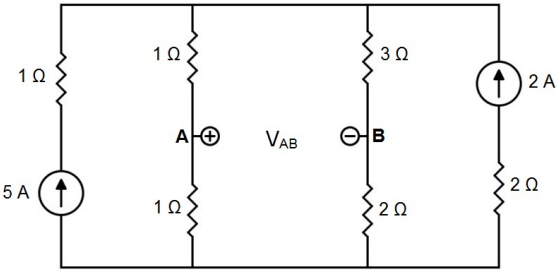

No circuito apresentado abaixo, o valor da tensão V_AB é igual a:

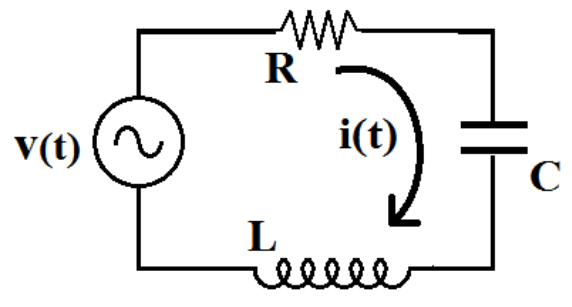

O circuito da figura a seguir possui corrente 𝒊(𝒕) = 𝟐 𝐬𝐢𝐧(𝟓𝟎𝟎𝒕+ 𝟑𝟔, 𝟗°), resistência R = 8Ω, indutância L = 8mH e capacitância C = 200µF.

Considerando o arco tangente (-0,75)=-36,9º, a impedância equivalente Z do circuito e a tensão da fonte v(t) terão, respectivamente, os seguintes valores:

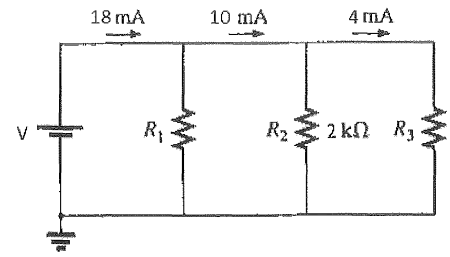

Observe o circuito a seguir.

No circuito acima, determine os valores dos resistores RI e R3, respectivamente, e assinale a alternativa correta.

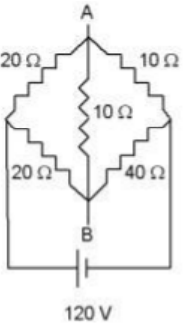

A corrente no ramo central, entre os pontos A e B, no circuito abaixo, é:
