Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

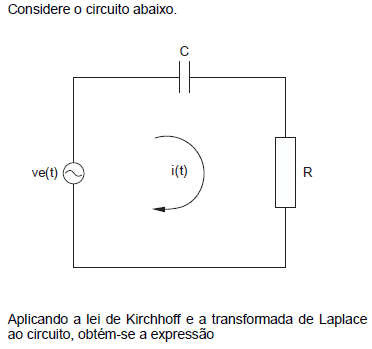

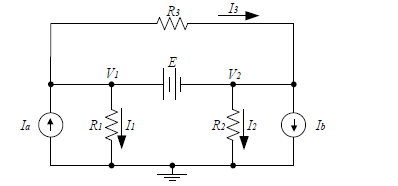

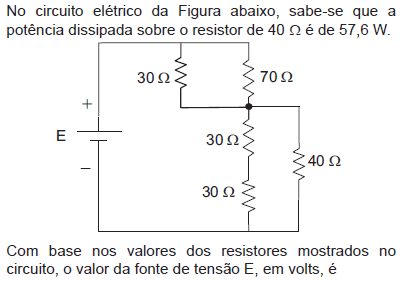

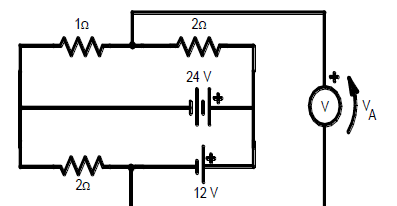

Um voltímetro analógico ideal, de zero central, ou digital, é utilizado para medir a tensão VA indicada no circuito a seguir. Qual seria o valor em volts indicado pelo aparelho?

Um circuito série é composto de uma resistência e uma reatância indutiva, ambas com 10 Ω. Sabe‐se que a fonte de alimentação é senoidal com tensão eficaz de 100 V.

Para que a corrente elétrica fique em fase com a tensão, foi introduzido um capacitor em série com o circuito, fazendo com que o módulo dessa corrente fique igual a

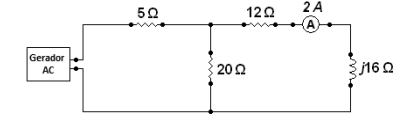

Um gerador de tensão AC alimenta um circuito RL dado abaixo. O amperímetro A indica que o valor eficaz da corrente naquele ramo do circuito é de 2 A.

Qual é o valor eficaz da tensão fornecida ao circuito pelo gerador?

Em uma associação de resistores, tem‐se a seguinte configuração:

(Creder.)

Com base na figura apresentada, os valores de I e R são, respectivamente,

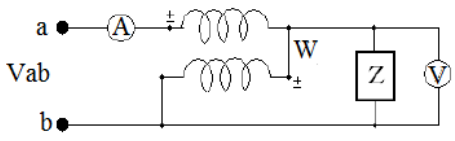

A figura abaixo apresenta as ligações de um wattímetro, um voltímetro e um amperímetro em uma carga Z. Sabe-se que a tensão Vab é senoidal e que as leituras desses equipamentos são respectivamente iguais a W, V e A.

A expressão que apresenta o fator de potência da carga é:

O circuito linear abaixo é constituído por uma rede elétrica desconhecida, que fornece corrente à carga R.

Sabe-se que quando R = 4 kΩ; V = 16 V e quando R = 1 kΩ; V = 9 V, o circuito equivalente desconhecido é representado por uma resistência e uma fonte de tensão, respectivamente, de:

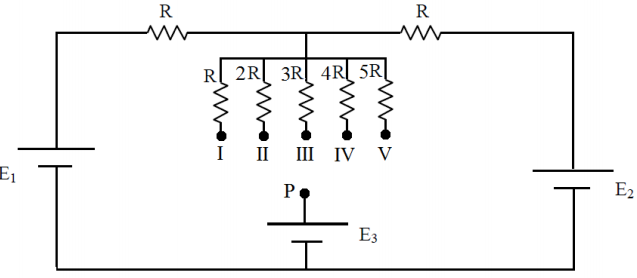

A figura a seguir apresenta um circuito composto por dois resistores na malha mais externa com valores iguais a R, cinco resistores que podem ser conectados ao ponto P com valores indicados na figura e três fontes contínuas E1, E2 e E3 com valores iguais a E.

Para que a corrente elétrica no ramo central do circuito seja igual a zero, o ponto P deve estar conectado ao ponto

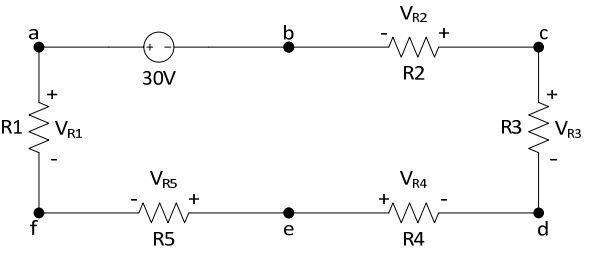

Considere o circuito da figura a seguir.

Dadas as tensões a seguir

VR₁ = 2V, VR₂ = 5V, VR₄ = 10V e VR₅ = –5V

determine o valor de VR₃.

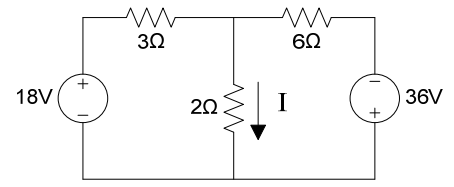

Analise o circuito a seguir.

Dado o circuito acima, assinale a opção que indica o valor da corrente I.

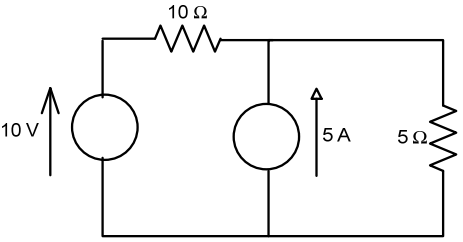

Analise o circuito a seguir.

Para esse circuito, a fonte de tensão de 10 V

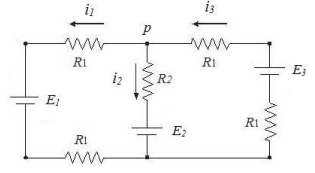

Analise o circuito abaixo, no qual se tem E₁ = 2V, E₂ = E₃ = 6V, R₁ = 2Ω e R₂ = 4Ω.

Os valores aproximados das correntes i₁, i₂ e i_3, em ampères, equivalem, respectivamente, a

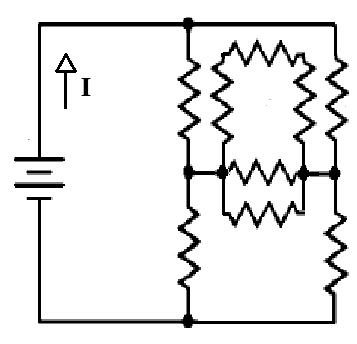

A figura a seguir apresenta um circuito composto por uma fonte de tensão com ddp U e nove resistores com resistências iguais a R.

A corrente elétrica total I é dada pela expressão

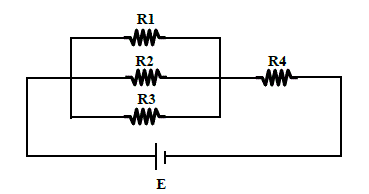

No circuito abaixo, os resistores R1, R2, R3 e R4 possuem resistências iguais. A potência dissipada em R4 é igual a 81W. A potência dissipada em R3 será:

Uma fonte de 9 V alimenta uma carga de 2,1 Ω por meio de um circuito constituído por 40 metros fio de cobre 1 mm².

Sabendo‐se que a resistividade do cobre é 0,0225 Ω.mm² /m, a energia perdida nesse circuito em uma hora e o rendimento desse sistema são, respectivamente, iguais a
