Uma fonte de tensão alternada alimenta uma impedância equivalente dada por (2+j3)
. Em relação a esse circuito, é CORRETO afirmar que a corrente total está:
adiantada em relação à tensão.
em fase com a tensão.
atrasada em relação à tensão.
noventa graus adiantada em relação à tensão.
A corrente no resistor de 1Ω no circuito abaixo tem o seguinte valor:
0,2 A;
0,5 A;
1,5 A;
2,0 A;
2,5 A.
No diagrama abaixo, com R1 e R2 = 8 , se adotarmos para R3 os valores de 2 e 4 teremos a corrente em R3 respectivamente:

3 e 1,5 A;
3 e 2 A;
3 e 1 A;
2 e 1 A;
2 e 1,5 A
Considerando as fontes V1= 50 V , V2 = 10 V, V3 = 30 V, V4 = 30 V , V5 = 20 V e V6 = 40 V interligadas conforme o circuito abaixo, podemos dizer que a tensão entre Va e Vb será:

0V
180 V;
60 V;
40 V;
120 V.
Para determinarmos a indutância de uma bobina, aplicamos a ela uma tensão com 120 V e 60Hz. Medimos a corrente e obtemos 24 A. Em seguida aplicamos um ohmiter nas extremidades da bobina e lemos uma resistência de 3
Com rápidos cálculos determinamos que a indutância terá:
0,1 h;
0,001 h;
0,01 h;
0,0001 h;
1,0 h.
Admitindo que o corpo humano é condutor e que pode apresentar as resistências à passagem de corrente elétrica de acordo com o modelo simplificado abaixo, sendo R1 o pescoço, R2 e R3 os braços, R4 o tronco, e R5 e R6 as pernas, e que a corrente de 500 mA é suficiente para provocar parada cardíaca, a partir de que tensão V1 em relação à terra isto pode ocorrer se houver o contato apresentado abaixo:

300 V;
137,5 V;
187,5 V;
250 V;
125 V.
Uma fonte de tensão senoidal alimenta o circuito RLC abaixo.
A corrente i(t) que percorre o circuito é igual a :

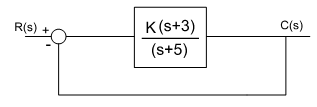

Para o sistema de controle em malha fechada, com valores de K somente positivos, mostrado na figura, é garantida a estabilidade quando:

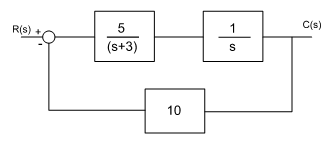

Para o sistema em malha fechada mostrado na figura, a relação entre o sinal de saída C(s)/R(s) pode ser expressa por:

Uma impedância é alimentada na freqüência de 60 Hz e é composta por um resistor de 1 Ω em série com um reator de reatância igual a 4/3 Ω nesta freqüência. Considere, agora, um segundo circuito composto unicamente por uma resistência R e uma reatância X em paralelo apresentando impedância complexa igual a do primeiro circuito. Os valores da resistência R e da reatância X do segundo circuito, em ohms, são:
R = 3/4 X = 1
R = 1 X = 3/4
R = 25/9 X = 25/12
R = 25/12 X = 25/9
R = 3 X = 4

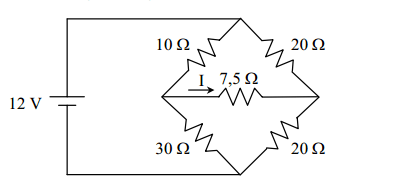

Observe o circuito em ponte da figura a seguir.

A corrente indicada I é igual a.
1,60 A.
0,40 A.
0,12 A.
0 A.
0,16 A.
Assinale a alternativa que apresenta uma expressão que NÃO corresponde ao circuito.
12 + 25 I1 = 20 I3
13 = 40 I2 + 20 I3
12 = 25 I1 + 20 I3
12 − 25 I1 = 13 − 40 I2
I1 + I2 = I3
As correntes I1, I2 e I3 são, respectivamente,
250 mA, 100 mA e 350 mA
200 mA, 150 mA e 350 mA
200 mA, 250 mA e 450 mA
150 mA, 250 mA e 400 mA
100 mA, 250 mA e 350 mA
