Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

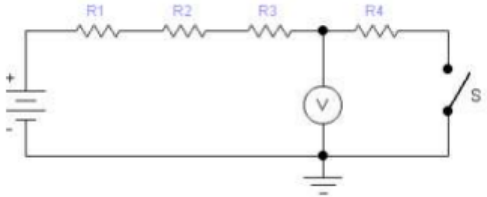

Um circuito com quatro resistências de 1 k Ω em série é alimentado por uma fonte de alimentação de 440 V em corrente contínua, conforme indicado abaixo. Nestas condições, os valores de tensão medidos no voltímetro V com a chave S aberta e fechada são respectivamente:

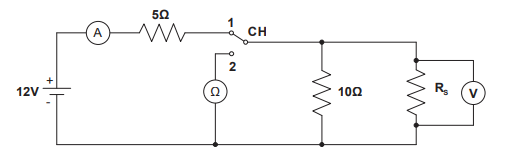

O circuito apresentado na figura abaixo deverá ser utilizado como plataforma de aferição de um sensor de proximidade, produzido por uma empresa de tal setor.

O procedimento consiste em colocar a chave CH na posição 1, efetuar a leitura da corrente e da tensão, em seguida passar a chave para a posição 2 e efetuar a leitura da resistência resultante, onde R_S simboliza o respectivo sensor a ser aferido, com interesse em dois algarismos significativos. Admitindo-se que tal sensor possua resistência de 10 Ω, os resultados apresentados nas duas etapas, considerando respectivamente corrente, tensão e resistência são:

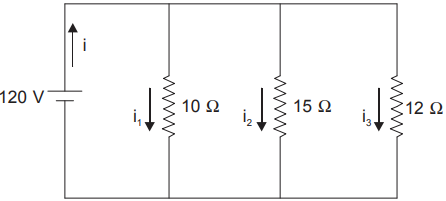

Considere a associação de resistores em paralelo da figura abaixo.

A resistência equivalente no circuito e a diferença de potencial (ddp) que passa pelos resistores são, respectivamente,

O conhecimento das relações V x I e I x V dos componentes básicos de circuitos elétricos (resistores, indutores e capacitores) é importante durante a análise de sistemas que operam em regime de corrente contínua ou alternada. Na tabela a seguir, são apresentadas algumas dessas relações:

Com base nas relações apresentadas, determine a tensão e a corrente que passa pelo resistor de 10 Ω do circuito CC a seguir, quando este se encontra operando em regime permanente.

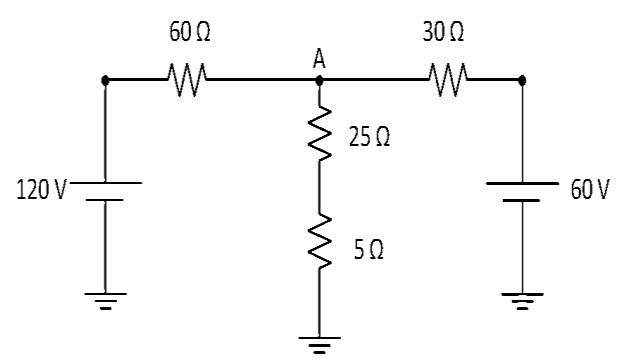

A tensão no ponto A (em volts) e a potência dissipada (em watts) no resistor de 5Ω valem, respectivamente:

Uma tensão v=600 cos(2500t - 20^o) está aplicada a um circuito composto de uma resistência R em série com um capacitor C. Determine a corrente i desse circuito.

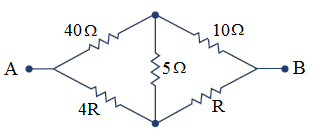

O circuito da figura a seguir é alimentado por uma fonte CC de 40 V ligada aos terminais A e B, fornecendo uma energia elétrica de 64 Wh em uma hora.

O valor do resistor R e a queda de tensão em seus terminais são, respectivamente, iguais a

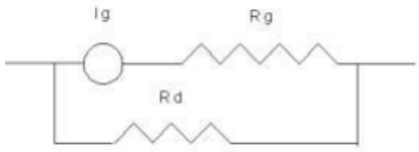

Para medir-se uma corrente da ordem de 2,1 A com um instrumento de corrente máxima I_g de 0,1 A e g resistência interna R_g de 10 Ω, deve-se usar uma resistência de derivação R_d , conforme o circuito d abaixo. O valor desta resistência R_d será:

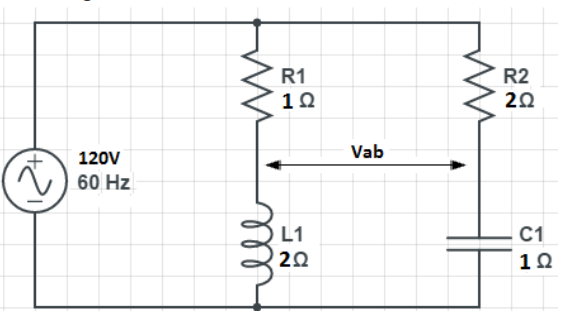

Para o circuito ilustrado na figura a seguir, a tensão Vab é:

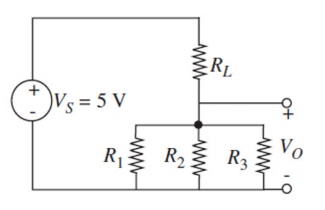

Na associação mista de resistores da figura a seguir, sendo R₁ = R₂ = 20 kΩ e R₃ = 10 kΩ, é correto afirmar que o valor da resistência R_L que produzirá uma queda de tensão na saída em V₀ igual a 1V será igual a

Em um circuito elétrico uma fonte de 120 V / 60 Hz alimenta um resistor de 3 Ω em série com uma reatância de 4 Ω. A queda de tensão desta reatância é de:

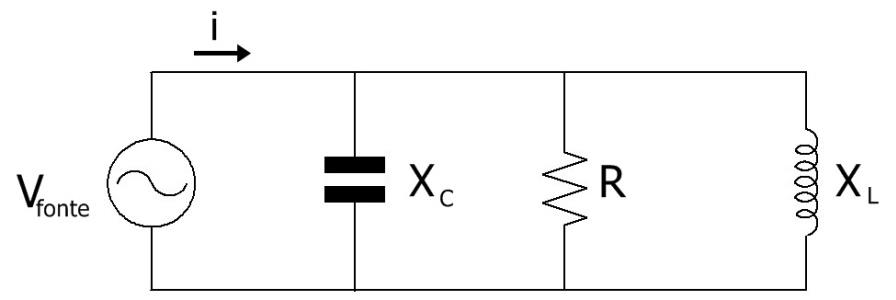

Para o circuito abaixo, onde V_fonte = 240 V eficaz, 60 Hz, R= 30Ω, X_L= 8Ω e X_C = 16Ω.

O valor em módulo da corrente i, fornecida pela fonte ao circuito, é igual a:

Observe o circuito a seguir.

Tendo em vista o circuito representado na figura acima, assinale a opção que apresenta o valor da corrente I_R.

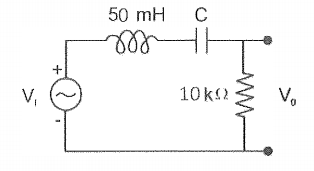

Observe o circuito abaixo.

Dado que V_i =10.sen1000t, é uma fonte de tensão elétrica senoidal, assinale a opção que apresenta o valor da capacitância C do circuito acima, em $\mu$F, de modo que a tensão V₀ medida tenha amplitude máxima, e o valor máximo de V₀, respectivamente.

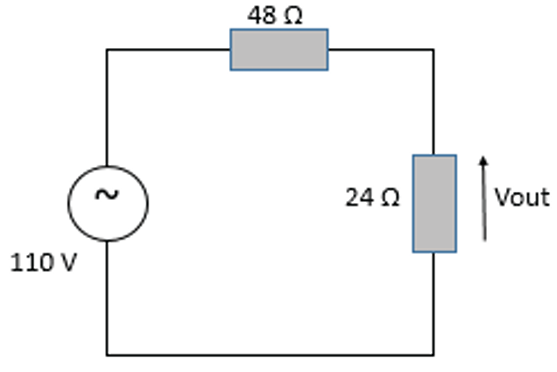

O Valor Médio e o Valor de Pico-a-Pico de V_out valem, respectivamente, os valores aproximados indicados na alternativa:

-

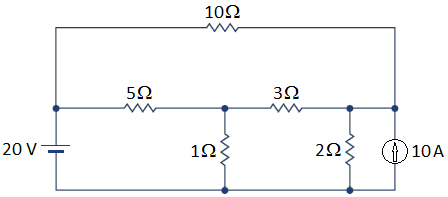

A figura a seguir apresenta um circuito elétrico composto por uma fonte de tensão, uma fonte de corrente CC e cinco resistores.

A queda de tensão, em volts, entre os terminais do resistor de 1 $\Omega$ é:

Se, no circuito elétrico apresentado, a corrente que flui pelo resistor de 4 Ω é 2 A, então o valor da resistência de R, em ohms, é igual a

Considerando o circuito da próxima figura, pode-se afirmar que:

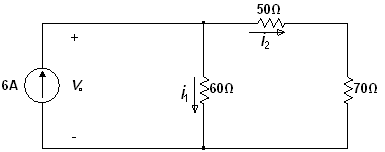

Os valores de i₁, i₂ e V₀ no circuito da figura abaixo são, respectivamente:

Um circuito elétrico com fonte de corrente contínua de 40 V possui uma carga elétrica que consome 10 W. A carga elétrica, em Coulombs, que percorre o fio que alimenta esta carga durante 1 min é:
