Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Sobre as Leis de Kirchhoff é incorreto afirmar:

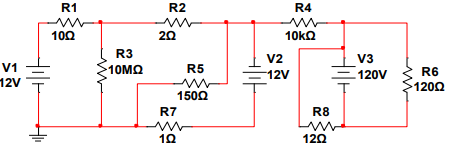

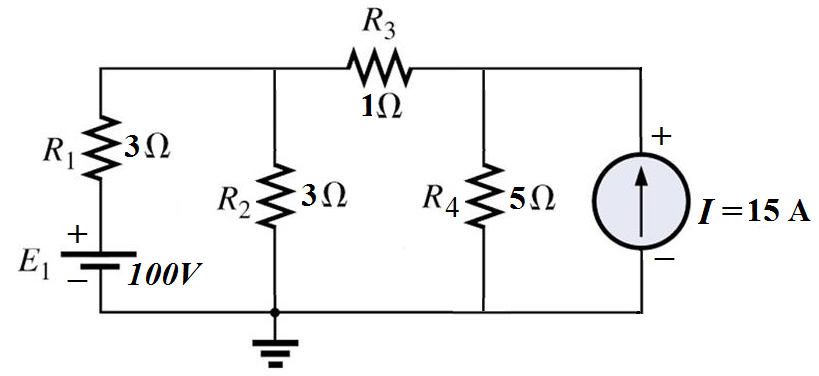

Considere o circuito de corrente contínua abaixo.

Assinale a alternativa que apresenta a corrente que passa pelo resistor R4.

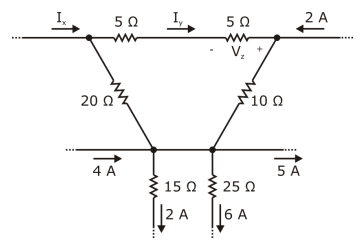

As Leis de Kirchhoff consistem em técnicas muito úteis no âmbito da análise de circuitos elétricos, visto que permitem a obtenção de relações de corrente e tensão que viabilizam a solução dos circuitos mesmo quando algumas grandezas elétricas do sistema não são conhecidas. No circuito ilustrado na figura acima, deseja-se calcular o valor das correntes I_x e I_y, bem como da tensão V_z. Assinale a alternativa que apresenta os valores corretos de I_x, I_y e V_z.

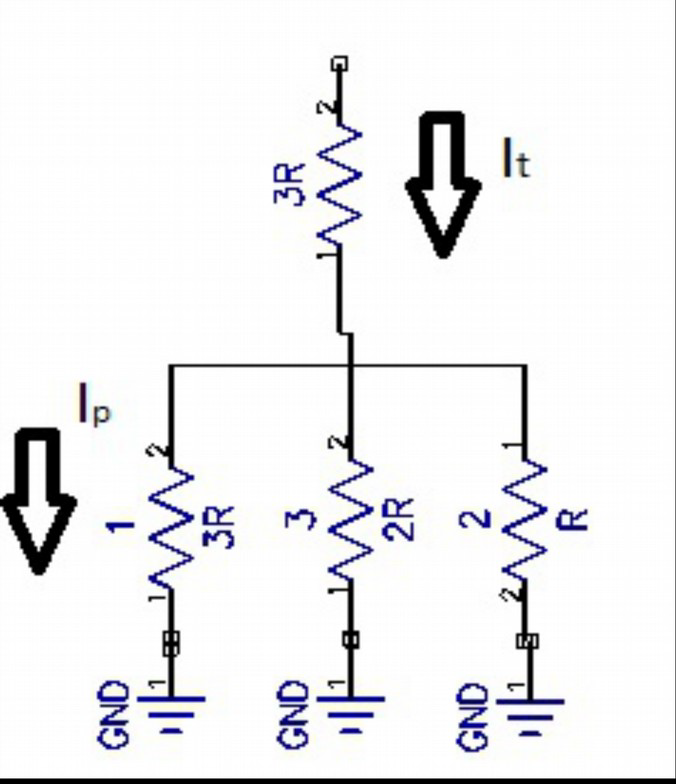

Dado o diagrama abaixo, a razão Ip/It é:

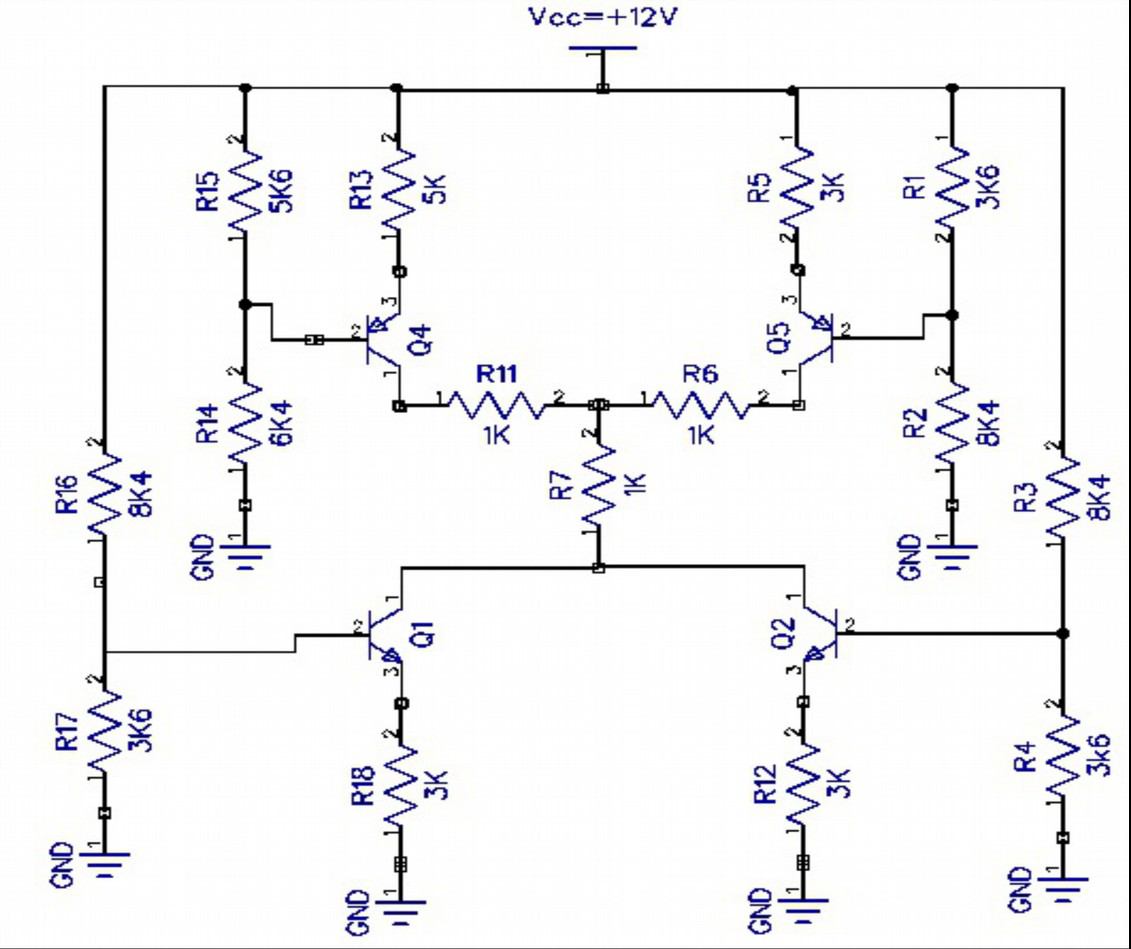

Dado o diagrama abaixo, considerando Vbe=0,6V para todos os transistores, a intensidade de corrente circulante pelo resistor R7 é

Analisando o circuito de corrente contínua da Figura 10, podemos dizer que a corrente elétrica e a queda de tensão no resistor R₃ de 1,0 Ohm valem, aproximadamente,

Figura 10

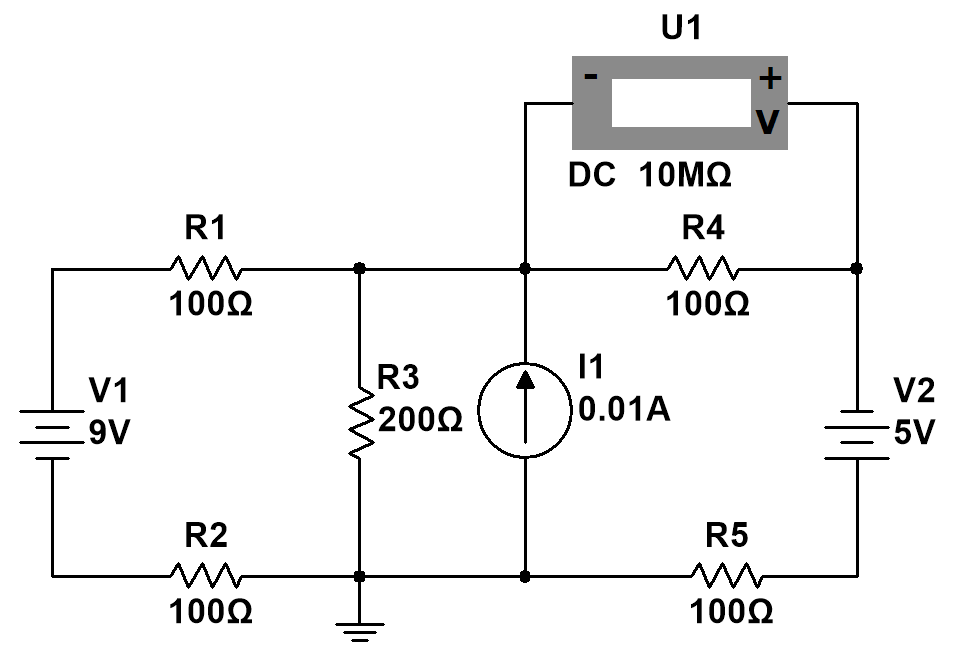

Considere o circuito elétrico mostrado a seguir:

Assinale a opção que corresponde ao valor da tensão elétrica medida pelo voltímetro.

A Figura 1 mostra uma fonte com tensão alternada de 140 V e frequência angular de 100 rd/s, alimentando uma carga RL.

A potência dissipada pela carga é 1600 W, para uma corrente de 20A. Nessas condições, a indutância da carga é, aproximadamente,

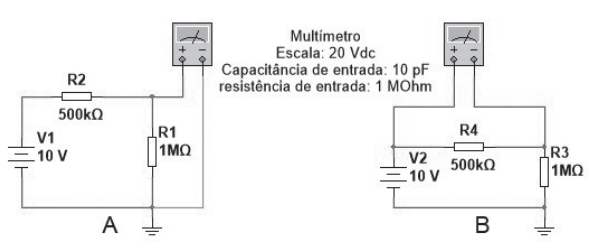

Dado o circuito abaixo, foram feitas medidas de tensão sobre os resistores utilizando um multímetro com as características indicadas. Indique os valores encontrados.

Considere o circuito a seguir.

No ramo entre os nós X e Y, a corrente elétrica é igual a:

Uma fonte de corrente contínua de 12 V alimenta um resistor de 40 Ω. O número mínimo de resistores necessários, desse mesmo valor, para que a relação das potências da situação final pela inicial seja igual a 4 é

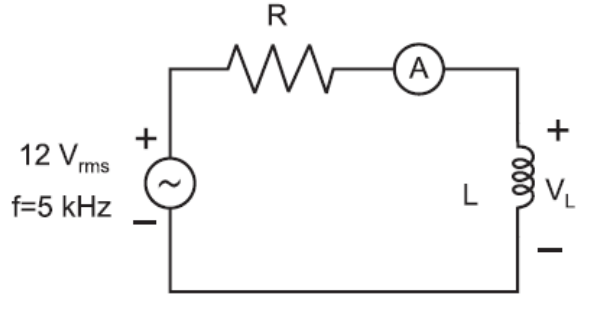

A figura abaixo ilustra um circuito alimentado por uma fonte de tensão senoidal de frequência f = 5 kHz e amplitude 12 V (rms), operando em regime permanente.

O amperímetro A indica uma corrente de 0,2 mA (rms) e a tensão V_L, medida por intermédio de um osciloscópio, é de 7,12 V pico a pico. De acordo com as medidas mencionadas, o valor aproximado da indutância L, em Henry, é:

Analise o circuito a seguir.

Nesse caso, a indicação do voltímetro, U1, é igual a:

Em um circuito elétrico foram obtidas as ondas de tensão e de corrente dadas pelas expressões: $v=180sen\left(377t+10º\right)V$ , $i=6sen\left(377t-55º\right)A$ . desse circuito é

Para o circuito mostrado na figura a seguir, obtenha as correntes de malha I₁, I₂ e I₃.

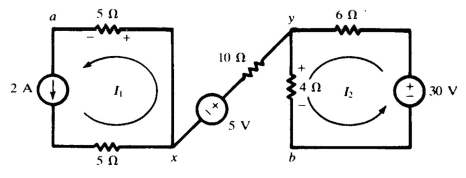

Calcule a tensão V_ab no circuito da figura abaixo.

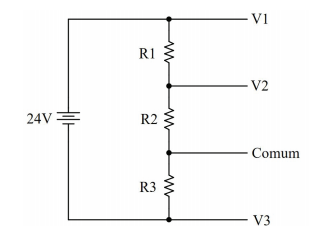

Determine os valores de R₁, R₂ e R₃ no circuito da figura a seguir de modo que a potência total fornecida pela fonte seja de 36W e as tensões V₁, V₂ e V₃, todas medidas em relação ao terminal comum, sejam, respectivamente, 12V, 6V e –12V.

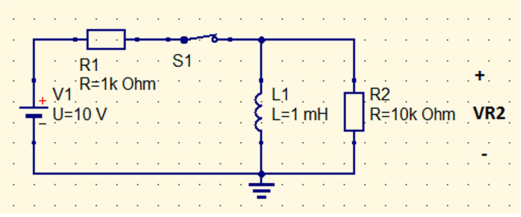

Neste circuito, a chave S1 ficou fechada por muito tempo até atingir um estado estacionário. Após esse tempo, a chave S1 é aberta. A tensão sobre o resistor R2 (VR2 como mostrado na figura) imediatamente após a chave S1 ser aberta é de
