A figura a seguir apresenta um resistor de resistência R associado a uma célula formada pelos resistores R1 e R2 .

Para que a resistência entre os terminais A e B seja igual a R, independente do número de células introduzidas, a relação entre os resistores R, R1 e R2 deve ser
R1 . R2 = R
R1 . R2 = R + R1
R1 . R2 = R (R + R2)
R1 . R2 = R (R + R1)
R1 . R2 = R (R1 + R2)

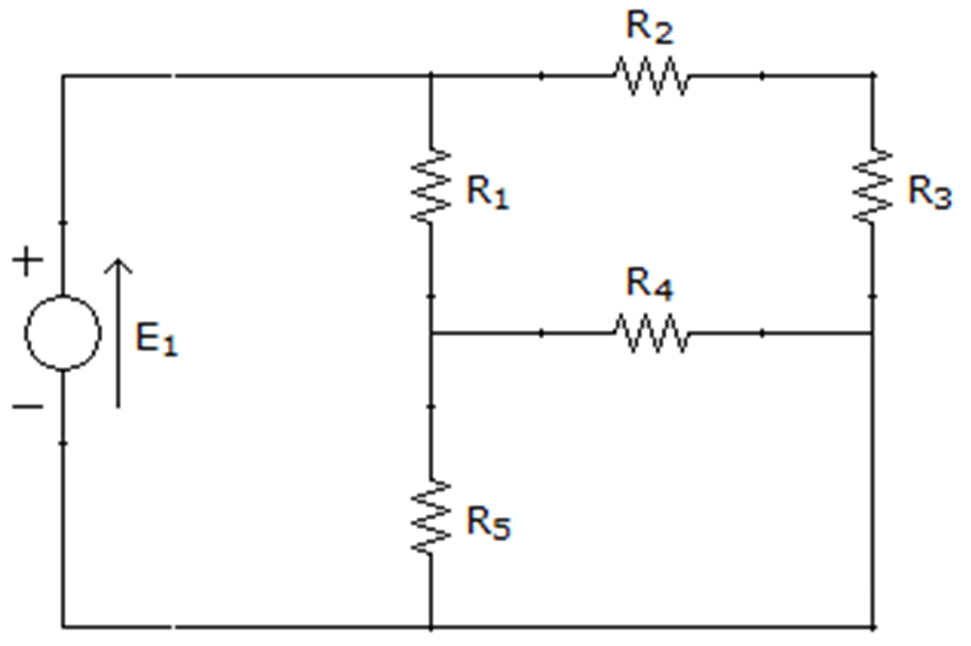

Considere o circuito

[Dados: R1 = 3Ω ; R2 = 5Ω ; R3 = 5Ω ; R4 = 4Ω ; R5 = 4Ω e E = 100V]
A corrente que passa pelo resistor R2 é de:
10 A.
30 A.
2,222 A.
20 A.
3,33 A.

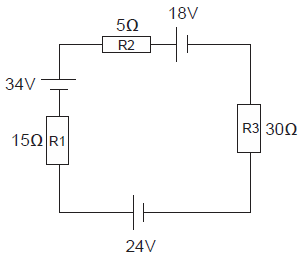

Considere o circuito abaixo.

Está correto o que consta em
a tensão elétrica em R2 é 16 V.
a soma das tensões presentes em R2 e R3 é 10 V.
apenas os resistores R1 e R3 apresentam correntes iguais.
o resistor com menor tensão elétrica é o R1.
a tensão elétrica presentes em R3 é 24 V.

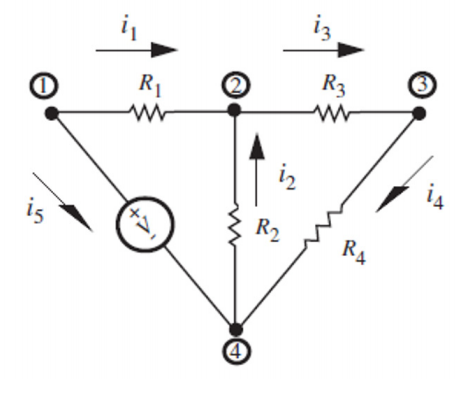

Ao se aplicar os conhecimentos das leis de análise de circuito ao circuito da figura a seguir, é correto afirmar que

no nó 1 tem-se que i5=i1
no nó 2 tem-se que i1=i2−i3
no nó 3 tem-se que i3=−i4
no nó 4 tem-se que i2=i4−i5
a corrente gerada pela fonte de tensão V, fluindo no sentido convencional, é igual a - i5
Um circuito RL série é alimentado por uma fonte senoidal de 70 V e 100/π Hz. Os valores do resistor e do indutor são iguais a 40 Ω e 150 mH.
A corrente elétrica no circuito é igual a
1,75 A.
1,40 A.
1,00 A.
0,75 A.
0,50 A.

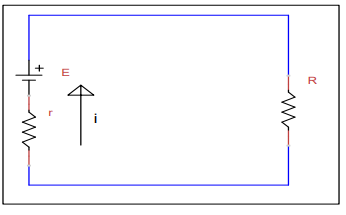

Considere o esquema abaixo mostrando um gerador elétrico, onde E é a força eletromotriz, r é resistência interna e R é uma carga resistiva. Determine a potência útil do gerador.
Dados:
i= intensidade de corrente elétrica no circuito
E=30V
r=1Ω
R=3Ω

4 W
8 W
225 W
36 W
72 W

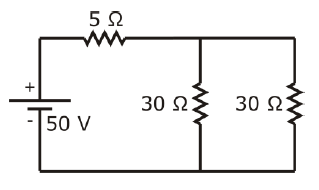

Para o circuito CC ilustrado acima, assinale a alternativa com o valor da potência, em módulo, fornecida pela fonte de tensão.
38,5 W
71,4 W
125 W
150 W
166,7 W

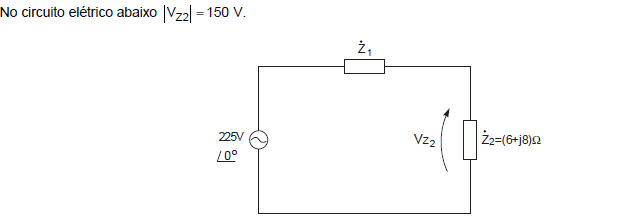

O módulo da corrente elétrica, em ampère, é
Uma fonte senoidal de 45 V alimenta um circuito composto por um resistor de 9 Ω em série com um capacitor de 100 mF. A frequência, em Hertz, dessa fonte, para que a corrente desse circuito seja de 3 A é:
2/3π;
3/8π;
4/7π;
5/9π;
5/12π.

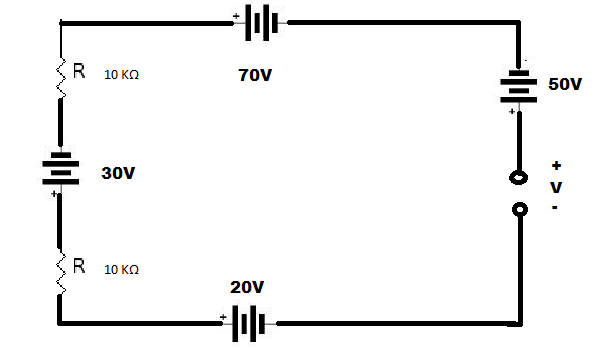

Marque a alternativa que contém o valor CORRETO da tensão de circuito aberto no circuito mostrado abaixo:

0.
+ 30 V.
- 30 V.
+ 170 V.

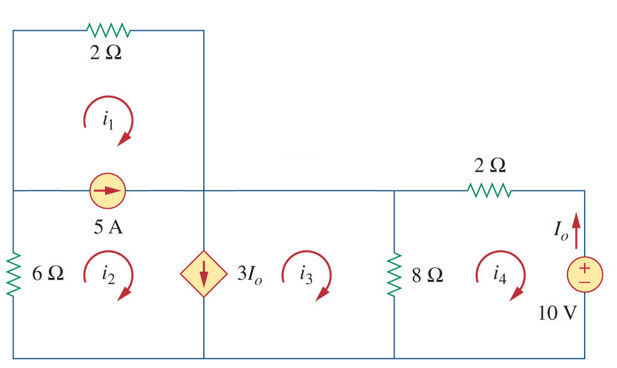

Considere o circuito elétrico a seguir, calcule a corrente i4 e em seguida marque a alternativa que mais se aproxima à calculada (ALEXANDER E SADIKU, 2003):

0,5 A.
0,8333 A.
1,2222 A.
3,75 A.
5,3333 A.

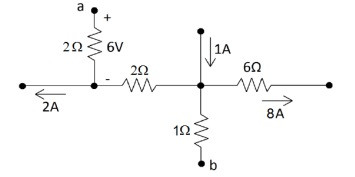

Na figura de um circuito elétrico abaixo, são apresentadas correntes elétricas e diferenças de potenciais em alguns ramos. A diferença de potencial Vab desse circuito é igual a:

2 V;
10 V;
12 V;
16 V;
20 V.

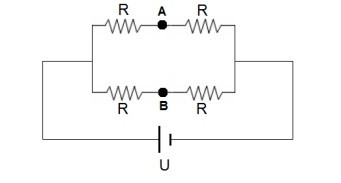

A figura abaixo apresenta um circuito composto por quatro resistores iguais a R e uma bateria com diferença de potencial - ddp igual a U.

A ddp, em volts, entre os terminais A e B é:
0;
U/2;
U;
3U/2;
2U.

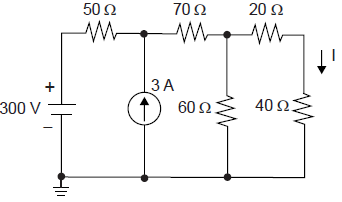

O circuito elétrico de corrente contínua mostrado na Figura abaixo é alimentado por duas fontes de energia, uma de corrente e outra de tensão.

Qual o valor, em ampère, da corrente I?
2,5
2,0
1,5
1,0
0,5
A corrente elétrica, ao percorrer um circuito elétrico, o qual é constituído de condutores e elementos resistivos, gasta parte de sua energia total a fim de vencer a resistência elétrica do circuito. Considere uma bateria, sem carga em seus terminais, com tensão de 24 V. Ligou-se adequadamente a mesma, a um circuito elétrico, a qual passou a apresentar uma tensão de 23 V em seus terminais e uma corrente elétrica no valor de 2 A. Calcule e assinale a alternativa que representa o valor da resistência interna da bateria:
2 Ω
1 Ω
11,5 Ω
0,5 Ω
12 Ω
se ocorrer um curto-circuito entre os terminais a e b, fluirá uma corrente de 30 A entre esses terminais.
Certo
Errado
a potência fornecida pela fonte de tensão é igual a 40 W.
Certo
Errado
