Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Considere o circuito da figura 3. Assinale a alternativa correta.

Determine a potência média em watts em um resistor de 20 ohms no qual circula uma corrente em amperes: i(t)=2 + 3senwt +2 sen2wt+1sen3wt.

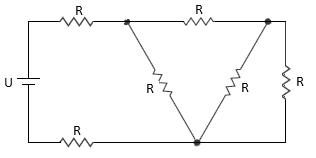

A figura a seguir apresenta um circuito composto por uma fonte de tensão com ddp U e seis resistores de valores R.

A potência elétrica solicitado da fonte pelo circuito é igual a

Em um circuito, a corrente que passa por um capacitor cuja capacitância é de ½ $\pi$ μF quando são aplicados 10 V em 1 KHZ, é, em mA, de:

O efeito Joule é o resultado da transformação de energia:

Em uma ligação elétrica, um fio condutor é submetido a uma ddp de 20 V, deixando percorrer uma corrente elétrica de 0.4 A. O valor da resistência do fio é, em ohm:

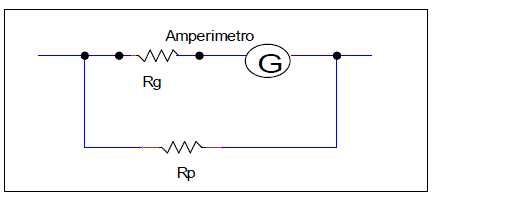

Considere o circuito ilustrado abaixo, onde em um galvanômetro G, com resistência Rg de 20 ohms, uma corrente de 5 x 10^-4 A provoca o desvio sobre toda a escala. Sabendo-se que o amperímetro usa esse galvanômetro, calcule o valor aproximado da resistência em paralelo Rp que indique 5 A na escala inteira.

Se a fonte de 10 V for substituída por circuito aberto, então a tensão no ponto z do circuito será igual à tensão no ponto x.

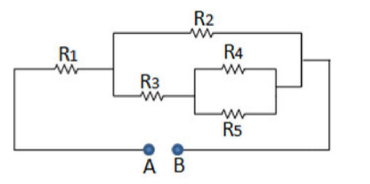

Dado o circuito da figura abaixo em corrente continua, onde R₁ =5Ω, R₂, = 10Ω, R₃, = 5Ω, R₄, = 10Ω e R_{5 =}10Ω. Calcular a a corrente eletrica e a diferença de potencial no resistor R4, 'sabendo-se que, entre os Pontos Ae B está aplicada uma diferença de potencial de 50 Volts.

Caso houvesse um curto-circuito entre os pontos a e b, o voltímetro passaria a indicar 2 V.

A corrente que flui do nó v_A para o nó v_B é igual a $\frac{1}{12}$ A.

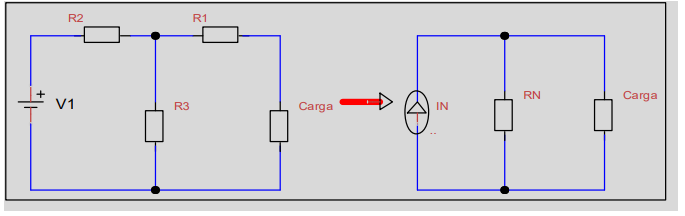

Os dois circuitos mostrados na figura abaixo alimentam a mesma carga e são equivalentes. Os valores de IN e RN são,respectivamente,

Considere: R1=8 Ω, R2=20 Ω, R3=30 Ω e V1=10 V

A tensão no nó v_B é igual a 8 V.

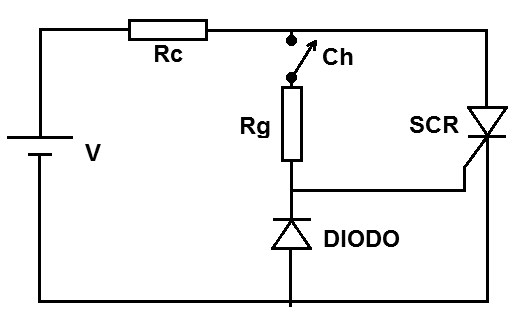

A figura a seguir apresenta um circuito composto de uma fonte V, dois resistores, um SCR, um diodo e uma chave.

A respeito desse circuito, analise as afirmativas a seguir.

I. Ao fechar a chave Ch, o SCR entra em condução, porque o gatilho fica polarizado diretamente.

II. Após iniciar a condução, a chave CH deve permanecer fechada para manter a condução do SCR.

III. O diodo limita a polarização negativa no gatilho, caso a fonte tenha sua polaridade invertida.

Assinale:

Para a equação nodal referente ao nó v_A, está correta a relação 20(v_A - 20) + 40v_A + 20(v_A - v_B) = 0.

O amperímetro mede o equivalente a 50% da corrente que flui pela fonte de tensão.

Se a fonte de tensão de 10 V for substituída por um curto-circuito, então o módulo da corrente fornecida ao circuito pela fonte de 20 V será igual a $\frac{1}{3}$ A.

Três lâmpadas incandescentes estão conectadas a uma bateria de 9 V, conforme representado na figura abaixo. Calcule a corrente total fornecida pela bateria e a corrente na lâmpada de 10W.
