Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

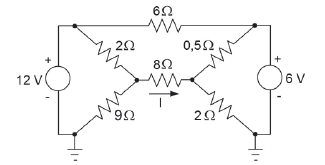

A figura acima apresenta um circuito elétrico CC resistivo. A corrente I, em amperes, que atravessa a resistência de 8 aproximadamente,

A rede ilustrada na figura foi reduzida com a retirada da impedância que se encontra conectada entre o nó 2 e o nó de referência.

$\left[\begin{array}{ccc}{y}_{11}& y_{12}& y_{13}\\ y_{21}& y_{22}& y_{23}\\ y_{31}& y_{32}& y_{33}\end{array}\right]$

Sendo assim, assinale a alternativa que apresenta corretamente uma descrição do reflexo dessa alteração na matriz de admitâncias nodais.

Para v1= 10V, v2=20V e para que as correntes que circulam nos resistores R1 e R2 tenham o mesmo valor, o valor de R2 deve ser

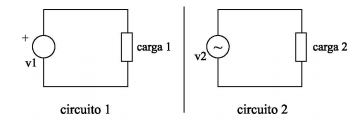

Afigura a seguir apresenta dois circuitos que alimentam uma carga resistiva de mesmo valor R = 100 $\Omega$. O Circuito 1 possui uma fonte de corrente contínua, enquanto o Circuito 2, uma fonte de corrente alternada senoidal.

Supondo v1 = 110 V e o valor eficaz de v2 = 110 V, é correto afirmar que a potência média transferida é

O valor da potência dissipada em R1 e o valor de v são, respectivamente,

Considere o circuito representado na figura.

O valor da ddp no resistor é de:

Em circuitos elétricos, duas leis importantes são utilizadas: a 1.ª, conhecida como Lei das Correntes ou Lei dos Nós, e a 2.ª, conhecida como Lei das Tensões ou Lei das Malhas. Sobre elas, é correto afirmar que

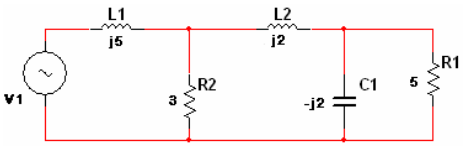

O módulo da tensão da fonte V1 da figura abaixo, de modo que seja 20 volts o valor eficaz da tensão no resistor de 5 ohms é de, aproximadamente:

Considerando que a queda de tensão em um filamento situado na superfície de um condutor é causada pela corrente que circula pela resistência do filamento e pela variação do fluxo concatenado externo ao condutor, é correto afirmar que

Observe a figura abaixo.

A queda de tensão na reatância indutiva X_L na figura é de 2 ohms, e a tensão, em seus terminais, é v_L=10√2 sen(
ωt+90º) volt. Sendo a tensão da fonte v = 100√2 sen(wt)volt e a resistência R também 2 ohms, a resistência da impedância desconhecida é:

Dados i₁ = 4√2sen(ωt - 30°) amp e i_t = 4√2sen(ωt + 30)amp, as correntes no braço 1 e a corrente total, respectivamente, e sendo X_L = 10 ohms a reatância indutiva indicada na figura, podemos afirmar que a impedância Z vale:

Um nó é um ponto de uma estrutura comum a dois ou mais elementos de um circuito. Então, podemos dizer que

O circuito em série da figura solicita 5 kVA de potência, com um fator de potência de 0,625 atrasado e uma corrente de 25 amperes. Os valores da resistência R e da reatância indutiva X_L, são, respectivamente, 5 ohms e 2 ohms. Sobre a impedância desconhecida pode-se afirmar que sua resistência vale

Para determinar a resistência R e a indutância L de uma bobina, fazemos uma ligação série da bobina com um resistor r= 5 ohms e uma fonte de 50 volts, 60 Hz. Em seguida, medimos as tensões no resistor e nos terminais da bobina e encontramos respectivamente, 10 volts e 30√2 volts. Os valores de R e X_L (reatância indutiva) são, respectivamente,

Uma fonte de corrente senoidal, i = 8 cos (3t – π/6) Amperes alimenta um resistor de 4 kohms. A potência dissipada no resistor será:

Caso a tensão de alimentação tenha valor eficaz igual a 100 V, a corrente eficaz que alimenta a carga será inferior a 50 A.

Uma tensão senoidal e = 120 sen 377t volts é aplicada através de um resistor de 24 ohms. Então:

A corrente I está atrasada em relação à tensão da fonte.

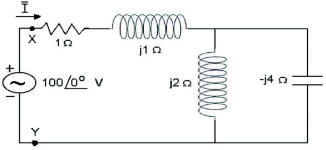

Na figura abaixo, o circuito elétrico opera em regime permanente, sendo alimentado por uma fonte cuja tensão eficaz é igual a 100V.

Em relação a esse circuito e considerando que j= $\sqrt{-1}$ , julgue os itens abaixo como Verdadeiros (V) ou Falsos (F) e, em seguida, assinale a opção correta.

I - A corrente eficaz fluindo pela fonte de tensão é igual a 304.

II - A impedância equivalente vista dos terminais X e Y da fonte é igual a 1 + j5Ω.

II- A potência ativa, que é fornecida pela fonte aos elementos passivos de circuito, é igual a 650W.

IV- A rede elétrica equivalente, formada pelo resistor, os dois indutores e o capacitor apresentam fator de potência indutivo.

A seqüência correta é:

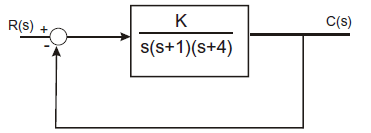

I - O sistema é estável para qualquer valor positivo de K.
II - Para qualquer valor de K o comportamento do sinal de saída C(s) é oscilatório em regime transiente.
III - O erro de regime em regime permanente é zero para uma entrada em degrau unitária (R(s) =1/s).

É/São verdadeira(s) somente a(s) afirmativa(s):
