O diodo Zener será empregado em um circuito regulador de tensão para uma carga de 5 V ± 5%, cujo consumo de corrente é desprezível (menor do que 10 μA). O circuito regulador é composto de uma bateria de 12 V que alimenta um resistor R em série com o diodo Zener.

Imagem associada para resolução da questão

O valor comercial de R que atende às exigências do projeto é


A
560Ω

B
5k6Ω

C
47Ω

D
47kΩ

E
100kΩ

Para o sistema em malha fechada mostrado na figura, a relação entre o sinal de saída e o de entrada C(s)/R(s) pode ser expressa por:

Imagem associada para resolução da questão


A

(5s+100)/(s³+s²+20s+400);


B

(5s+100)/(s³+s²);


C

(5s+100)/(s³+s²+4s+5);


D

(5s+100)/(s³+s²+4s+100);


E

(5s+100)/(s³+s²+20).

Para o sistema de controle em malha fechada com realimentação unitária, mostrado na figura, o comportamento oscilatório em regime transiente do sinal de saída C(s) acontece quando o valor de K for maior que:

Imagem associada para resolução da questão


A

8


B

4


C

2


D

1


E

zero

O manual do fabricante de um LED fornece os seguintes dados:

Limite de corrente: IFmáx = 100mA

Ponto de operação: IF = 10mA@VF = 1,7V

Para que ele funcione no ponto de operação proposto pelo fabricante alimentando-o com uma tensão de 12V, devese ligá-lo em série com um resistor limitador de corrente cujo valor nominal mais adequado é


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Analise o circuito a seguir.

Imagem associada para resolução da questão

Suponha os seguintes valores para os elementos do circuito:

v = 10 volts

 R1 = R3 = R4 = 5 ohms

R2 = 10 ohms

Então, a corrente que circula no resistor R4 é igual a


A

0,1 A.


B

0,5 A.


C

5 A.


D

1 A.


E

10 A.

Segundo a Lei das Correntes de Kirchhoff, em qualquer nó de um circuito elétrico:


A

a soma das correntes tem que ser nula


B

a soma do valor em módulo das correntes tem que ser nula


C

a soma do valor em módulo das correntes tem que ser nula


D

a soma das correntes tem que ser igual à média aritmética das tensões


E

a soma das correntes tem que ser igual à média geométrica das tensões

De acordo com as leis de Kirchhoff, é possível que se definam para um circuito elétrico dois nós de referência. Nesse caso, ainda de acordo com as leis de Kirchhoff, a tensão nodal em um nó do circuito é proporcional à tensão média entre os dois nós de referência.


C
Certo

E
Errado

Considere um circuito RLC série em que R = 30Ω, L = 150mH e C = 160µF. Tal circuito está submetido a uma tensão de 220V – 60Hz. Os valores aproximados da impedância total do circuito e do seu fator de potência são:




A


Z (Ω)

cos ϕ

50

0,6


B


Z (Ω)

cos ϕ

70

0,6


C


Z (Ω)

cos ϕ

103

0,8


D


Z (Ω)

cos ϕ

220

0,8


E


Z (Ω)

cos ϕ

340

0,6

Um circuito contendo apenas resistências e fontes de tensão apresenta a equação matricial abaixo após aplicação do método das correntes de malha, baseado na Lei das Tensões de Kirchhoff.


=


A potência total fornecida tem valor igual a:


A

22,5 W.


B

27,0 W.


C

17,5 W.


D

57,5 W.


E

37,0 W.

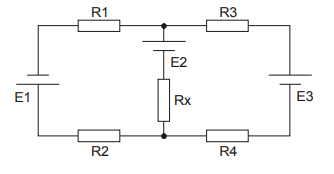

Analise o circuito abaixo representado.


Imagem associada para resolução da questão



Dados:

E1 = 10 V

E2 = 30 V

E3 = 20 V

R1 = R2 = R3 = R4 = Rx = 100 Ω


A tensão no resistor Rx é


A

1,25 V


B

2,50 V


C

7,25 V


D

12,50 V


E

15,00 V

Se as correntes de malha i1(t) e i2(t) são conhecidas, a corrente iL(t) fluindo pelo indutor pode ser determinada pela diferença entre i1(t) e i2(t).


C
Certo

E
Errado

O valor eficaz da tensão resultante em dois elementos passivos, conectados em série, é diferente da soma dos valores eficazes de tensão em cada elemento individualmente, na mesma conexão.


C
Certo

E
Errado

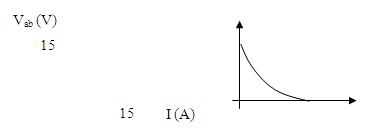

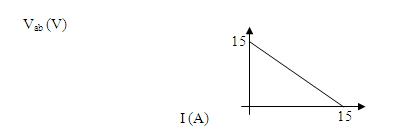

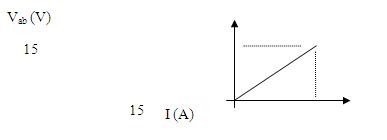

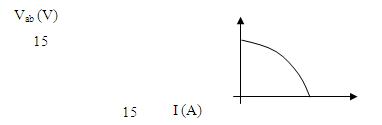

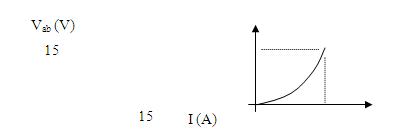

A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre os terminais A e B quando a resistência da carga é variada desde um valor muito altoImagem associada para resolução da questão até zero é:

Imagem associada para resolução da questão


A
Imagem associada para resolução da questão

B
Imagem associada para resolução da questão

C
Imagem associada para resolução da questão

D
Imagem associada para resolução da questão

E
Imagem associada para resolução da questão
