No circuito representado na figura a seguir, têm-se duas lâmpadas incandescentes idênticas, L 1 e L2, e três fontes idênticas, de mesma tensão V


Imagem associada para resolução da questão


Então, quando a chave é fechada:


A

o brilho da L 1 aumenta e o da L2 permanece o mesmo


B

apagam-se as duas lâmpadas


C

o brilho das duas lâmpadas aumenta


D

o brilho das duas lâmpadas permanece o mesmo

Em um ensaio em laboratório foi aplicada a uma carga a tensão V1 =120sen(ωt), e verificada uma corrente l1 =20sen(ωt -75°). A impedância Z da carga é igual a:



A

6 25° (Ω).


B

6 -75° (Ω).


C

0,5 -75° (Ω).


D

6 75° (Ω).

Uma fonte de tensão contínua alimenta um circuito puramente resistivo, conforme mostrado na Figura abaixo.


Imagem associada para resolução da questão


Aplicando-se os conceitos básicos das leis de Kirchoff, para que o valor da corrente I seja de 1A, o valor, em volts, da fonte de tensão deverá ser de


A

50


B

125


C

250


D

425


E

620

Se V1 for uma fonte de tensão DC de 1 V, a corrente de malha em regime permanente será de 1 mA e a tensão de saída, Vsaída, em regime permanente será de 0 V.


C
Certo

E
Errado

Uma carga monofásica de potência constante consome 5 [kVA] com fator de potência unitário, quando alimentada por tensão nominal de 100 [V]. Essa carga está conectada a um circuito de distribuição que possui resistência total de 0,1 [ohm] que, por sua vez, está conectado em uma fonte ideal de tensão. Nesse contexto, assinale a alternativa que apresenta, correta e respectivamente, as perdas ôhmicas no circuito de distribuição e a tensão da fonte para o cenário apresentado.


A

250 [W] e 105 [V]


B

2 500 [W] e 100 [V]


C

250 [W] e 100 [V]


D

2 500 [W] e 105 [V]


E

200 [W] e 102 [V]

Uma lâmpada tem a indicação 60W/120V. Sendo percorrida por uma corrente de 500mA de intensidade, pode-se afirmar que:


A

Seu brilho será menor que o normal.


B

Seu brilho será maior que o normal.


C

Seu brilho será normal.


D

Não suportará o excesso de corrente.


E

Não há dados suficientes para fazer qualquer afirmação.

O circuito representado na figura a seguir é composto por duas fontes de tensão (V1 e V2) e quatro resistências (R1, R2, R3 e R4).

Imagem associada para resolução da questão

Assinale a alternativa que apresenta correta e respectivamente o módulo da tensão V no resistor R1 em volts e da corrente i no resistor R2 em amperes.


A
V = 15 V e i = 3 A.

B
V = 5 V e i = 1/3 A.

C
V =15 V e i = 1 A.

D
V = 6 V e i = 1 A.

No Circuito da Figura 7, duas cargas têm consumos diferentes e fatores de potência também diferentes, ambas com corrente atrasada em relação à tensão. O fator de potência das duas cargas em paralelo é:


A
Imagem associada para resolução da questão

B
Imagem associada para resolução da questão

C
Imagem associada para resolução da questão

D
Imagem associada para resolução da questão

E
Imagem associada para resolução da questão

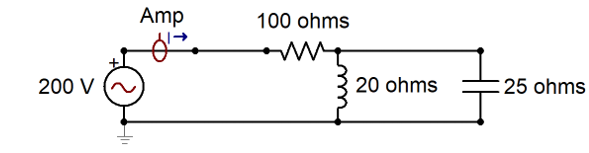

Assinale a alternativa que apresenta o valor mais próximo do módulo da corrente lida pelo amperímetro (Amp) da seguinte figura:


Imagem associada para resolução da questão


A

1,41 A.


B

2 A.


C

1 A.


D

0,7 A.


E

1,37 A.

Dado o circuito da Figura 1 abaixo, com a chave C1 aberta, o amperímetro indica 0,9A. Qual o valor esperado na leitura do amperímetro quando fechamos a chave C1? Considere todos os elementos do circuito como ideais.

Imagem associada para resolução da questão

Figura 1


A

0,78 A.


B

0,90 A.


C

1,00 A.


D

9,00 A.


E

10.00 A.

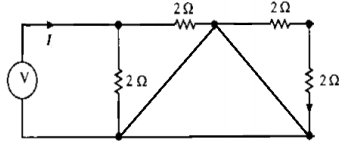

O circuito mostrado na figura abaixo está alimentado por uma fonte de tensão contínua de 6V. A corrente i que é transferida da fonte ao circuito vale:


Imagem associada para resolução da questão


A

3 A


B

4 A


C

6 A


D

5 A


E

1 A

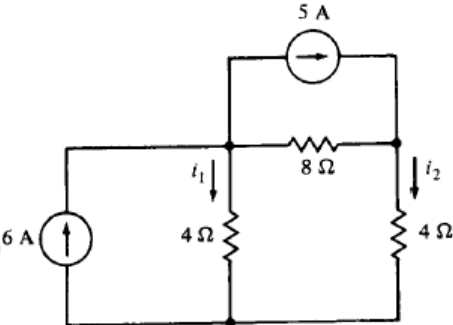

Para o circuito da figura abaixo, as correntes i1 e i2 são, respectivamente,

Imagem associada para resolução da questão


A

i1 = 2 A e i 2 = 4 A.


B

i1 = 4 A e i 2 = 2 A.


C

i1 = 1 A e i 2 = 4 A.


D

i1 = 2 A e i 2 = 1 A.


E

i1 = 3 A e i 2 = 5 A.

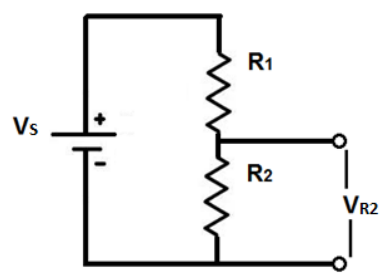

Para o circuito representado a seguir, VS = 24 V, R1 = 4 Ω e o valor de R2 é desconhecido. No instante da máxima transferência de potência da fonte para R2, R2 e a tensão VR2 valem, respectivamente,


Imagem associada para resolução da questão


A

R2 = 2 Ω e VR2 = 8 V.


B

R2 = 4 Ω e VR2 = 12 V.


C

R2 = 2 Ω e VR2 = 12 V.


D

R2 = 4 Ω e VR2 = 8 V.


E

R2 = 6 Ω e VR2 = 8 V.

Um circuito elétrico monofásico puramente resistivo é constituído por uma resistência de 15 Ω em série com duas resistências de 10Ω em paralelo. Qual é o valor da corrente desse circuito para uma alimentação por uma fonte de tensão de 100 V CC?


A

5 A.


B

10 A.


C

15 A.


D

20 A.
