A figura ao lado apresenta três resistores: R1, R2 e R3, cada um medindo 1,2 kΩ, conectados como ilustrado ao lado. A resistência total, quando medida entre os pontos A e B, é de 1,2 kΩ.
A explicação mais coerente para que isso ocorra é que

o resistor R3 é infinito.
o resistor R1 é infinito.
o resistor R2 é zero.
o resistor R1 é zero.
A corrente I2 é igual a 0,5 mA.
Certo
Errado
Considere um circuito fechado, formado por uma bateria e dois resistores, todos ligados em paralelo. Calcule a Resistência equivalente “RT” e calcule a tensão V1 (que é a tensão sobre o resistor R1), conhecendo-se os valores da fonte E = 60 Volts cc, R1 = 20 Ω e R2 = 30 Ω .
50 ohms e 12 Volts.
50 ohms e 60 Volts.
12 ohms e 60 Volts.
12 ohms e 24 Volts.
25 ohms e 60 Volts.

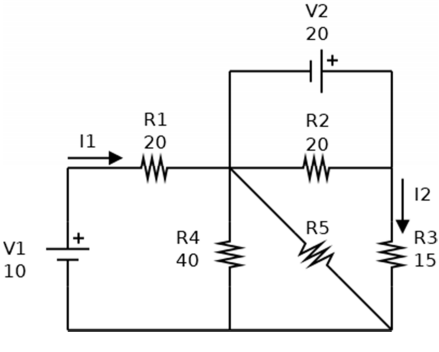

No circuito abaixo as tensões das fontes de alimentação e as resistências estão indicadas em Volts e Ohms respectivamente. Sabendo que a corrente I2 do circuito abaixo é igual a 1A podemos afirmar que:

I. A potência fornecida pela fonte V2 é 20W.
II. O valor da resistência R5 é 40 Ohms.
III. O valor da corrente I1 é 10/60 A.
IV. Se alterarmos o valor do resistor R2 o valor de I1 não será alterado.
Assinale a alternativa em que toda(s) a(s) afirmativa(s) está(ão) CORRETA(S):
Apenas IV.
Apenas I e II.
Apenas I e III.
Apenas II e IV.
Apenas III e IV.
Considere o circuito elétrico abaixo.

Calcule a corrente em R2 no circuito acima e assinale a opção correta.
Dados:
UAC=110v;
R1= 60Ω;
R2=20Ω;
R3= 30Ω e
R4=1Ω
10,0 A
5,5 A
5,0 A
3,3 A
1,0 A

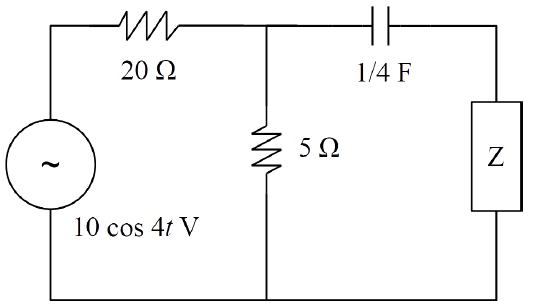

No circuito a seguir, calcule a impedância (Ω) da carga Z tal que a ela ocorra a máxima transferência de potência.

4 – j
4 + j
5 – j
5 + j4

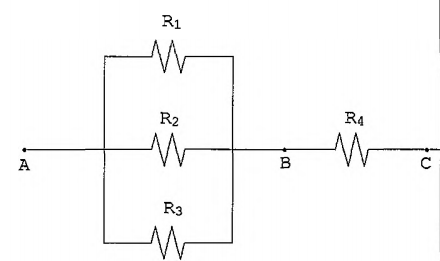

Qual o valor aproximado da potência dissipada pelo resistor 4 (PR4), que constitui o circuito representado na figura ao lado?

PR4=191 kW
PR4=42,9 W
PR4=42,9 kW
PR4=130,57 W

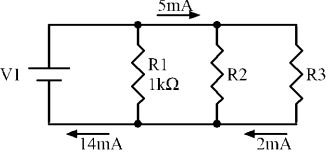

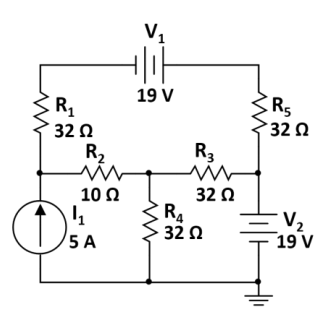

No circuito da figura ao lado, a tensão da fonte V1, a resistência R2 e a resistência R3 são, respectivamente,

12 V, 4000 Ω, 6000 Ω.
9 V, 4500 Ω, 3000 Ω.
12 V, 6000 Ω, 4000 Ω.
9 V, 3000 Ω, 4500 Ω.
Uma bateria de automóvel está descarregada, apresentando uma tensão medida em seus terminais de 10,8 V e uma resistência interna de 0,3 Ω. Essa bateria precisa ser carregada por uma fonte de tensão de 16 V.
Para que a corrente de carga não exceda 5 A, a resistência do resistor, que deverá ser ligada em série com a fonte e que irá limitar a corrente a esse valor, será de
3,20 Ω.
1,04 Ω.
0,74 Ω.
0,30 Ω.
Analise o circuito a seguir e calcule as correntes IC e IR em mA respectivamente.
Dados: VT=318V, C = 1pF , MHz f = 1 , R = 2KΩ.

0,02 ; 15,9
0,2 ; 1,59
2 ; 159
20 ; 15,9
Uma lâmpada de prova, que pode ser modelada como uma resistência ôhmica que dissipa 20 W quando alimentada em 28 V, é ligada a uma tomada por uma extensão flexível, cuja resistência é de 0,20 Ω/ km por condutor.

Fonte: Adaptado de PRYSMIAN.
Manual Prysmian de Instalações Elétricas. 2016
Se a tensão provida pela tomada é de 120 V e o comprimento total da extensão é de 200 m, a queda de tensão percentual imposta pela extensão será:
1%.
1,25%.
1,5%.
2%.
2,25%.

Para um bom entendimento das leis de Kirchhoff, algumas considerações são necessárias.
Apenas I e II.
Apenas I e III.
Apenas I e IV.
Apenas II e III.
Apenas I, II e IV.
Considere um circuito fechado formado por uma bateria e três resistores, todos ligados em série. Calcule a Resistência equivalente “RT” e calcule a corrente I do circuito, sabendo-se que os valores de R1= 40 Ω , R2=30 Ω e R3=30 Ω . A bateria é de 20 Volts cc.
Assinale a alternativa correta que contém os valores calculados, respectivamente.
55 ohms, 200 mAmpère.
55 ohms, 200 Ampère.
70 ohms, 200 mAmpère.
100 ohms, 200 mAmpère.
100 ohms, 200 Ampère.

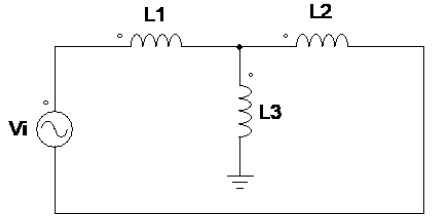

No circuito, Vi = 180.sen(628.t), e os indutores possuem valores iguais a 1,6mH. Qual o valor aproximado da tensão eficaz em L1?

90/2 V
180/2 V
127/2 V
zero.

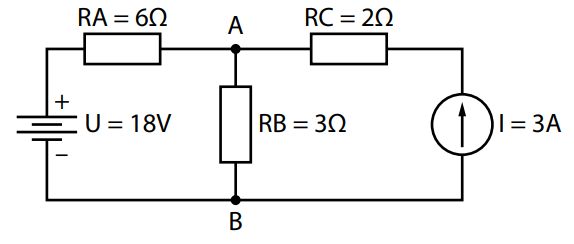

Considere o circuito a seguir:

Determinar a diferença de potencial UAB.
UAB = 6,0 volts.
UAB = 9,5 volts.
UAB = 10 volts.
UAB = 12 volts.
UAB = 15 volts.

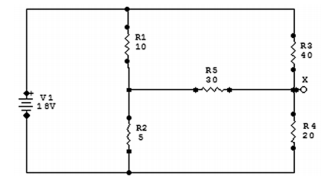

Analise a figura, onde V1 = 18V e os resistores estão em ohms.

Nesse circuito, o potencial no ponto X é igual a:
18V.
9V.
12V.
6V.
Analisando a figura a seguir, responda qual é a corrente em mA e a tensão em V no resistor de carga R respectivamente.
Dados: I1=I2=I3=100 mA

300; 3,75
300; 1,25
100; 3,75
100; 1,25
