Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Um circuito formado por um capacitor de 40μF em série com um reostato está ligado a uma linha de 120V e 60Hz. Qual o valor aproximado da resistência que torna a corrente no circuito igual a 1A?

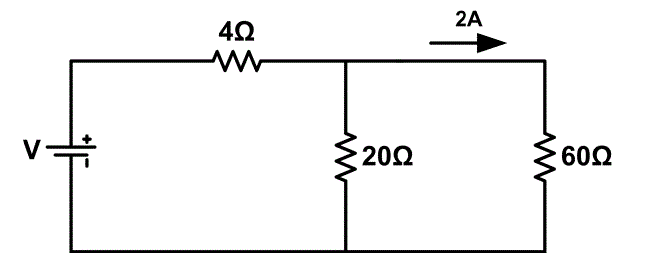

Dado o circuito abaixo, qual o valor correto para a tensão V da bateria?

No circuito abaixo, a tensão V_ba é

Duas resistências de 5 e 15 Ω , respectivamente, ligadas em paralelo, estão em série com uma resistência de 2 Ω , que é percorrida por uma corrente de 20 A. Identifique a alternativa correta.

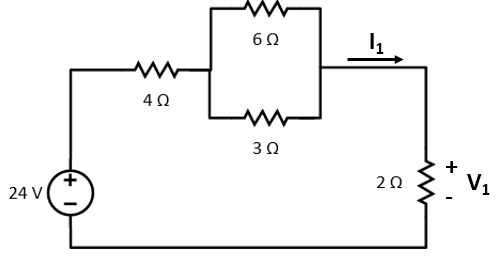

Analise a figura a seguir.

Essa figura apresenta um circuito em corrente contínua, composto por uma fonte de tensão de 24 V e quatro resistências com valores de 4 Ω, 6 Ω, 3 Ω e 2 Ω.

Assinale a alternativa que apresenta corretamente o módulo da tensão V₁, em volts, e da corrente I₁, em amperes.

O circuito elétrico representado é constituído por um gerador de corrente contínua de força eletromotriz 40 [V] e os valores das resistências dos resistores dados por: R1 = 20 [Ω]; R2 = 40 [Ω]; R3 = 15 [Ω]; R4 = 25 [Ω].

Os respectivos valores de tensão, corrente e potência dissipada nos resistores são:

Em um circuito paralelo, que possui uma bateria de 12 Volts, ligamos também em paralelo um rádio que demanda uma corrente de 2 Ampere quando ligado e um ventilador também em paralelo, ambos ligados simultaneamente.

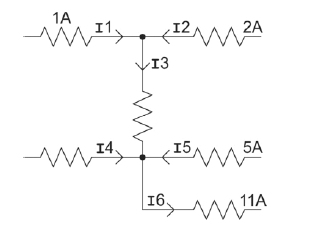

No trecho do circuito elétrico representado, as correntes I₃ e I₄ são, respectivamente:

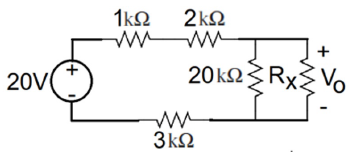

Considere o circuito dado pela figura abaixo:

Para que a tensão de saída V_o seja igual a 15V o valor da resistência variável R_x deve ser ajustado para:

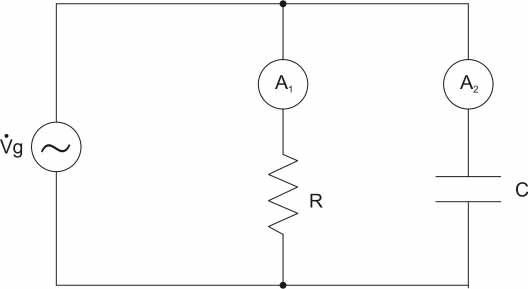

Considere no circuito abaixo que os amperímetros indicam A1 = 5 A e A2 = 7 A.

É correto afirmar que a corrente eficaz, em A, fornecida pelo gerador é

Analise o circuito a seguir, utilizando o método de Maxwel.

A corrente e a queda de tensão em R4 são, respectivamente, iguais a:

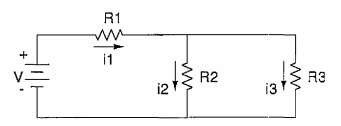

De acordo com a análise de correntes de malha, calcule os valores de correntes de i₁ , i₂ e i₃ do circuito abaixo e assinale a opção correta.

Dados: V = 24 v

f i l = 6 ohms

R2 = 12 ohms

R3 = 4 ohms

Segundo a Lei de Ohm:

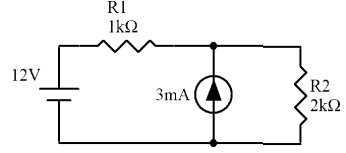

No circuito da figura ao lado, a queda de tensão sobre os resistores R1 e R2 é, respectivamente,

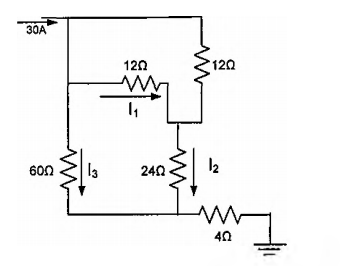

Analise o circuito abaixo.

Para o circuito resistivo apresentado na figura acima, é correto afirmar que as correntes l_1, l₂ e l₃, são, respectivamente:

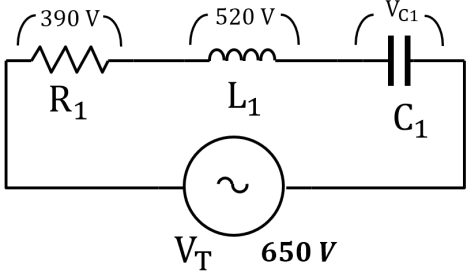

Considerando que o valor da diferença de potencial eficaz sobre o capacitor C₁ seja diferente de zero, qual é o módulo deste valor, para o circuito representado na figura ao lado?

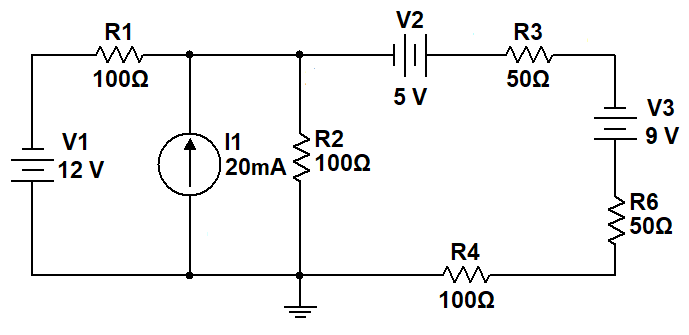

Qual o valor aproximado da corrente que circula pelo resistor 3 (_IR3) para o circuito representado na figura ao lado?

Analise o seguinte circuito sobre os aspectos de carga e tensão nos capacitores.

Os valores de capacitância nesse circuito estão dados em microfarad.

Em relação ao circuito, é CORRETO afirmar que
