Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Para o circuito apresentado na imagem a seguir, determine a potência no resistor de 1Ω.

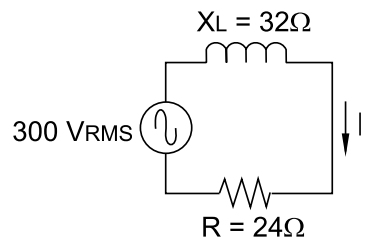

Um circuito RL em série, operando na frequência de 160 Hz, tem como parâmetros uma resistência R = 4 Ω e um indutor L = 3,0 mH, conforme ilustração a seguir:

Considere $\to$ pi = $\pi$ = 3,1416

É correto afirmar que os valores aproximados para reatância indutiva (XL) e a impedância total (Z) são respectivamente:

Considere o circuito elétrico mostrado na figura a seguir.

Assinale a alternativa que apresenta os valores das correntes i₁, i₂ e i₃, respectivamente.

A lei de Kirchhoff das correntes elétricas estabelece que a soma das correntes que entram em um nó de um circuito elétrico é igual à soma das correntes que saem do nó.

Para o circuito a seguir, determine a corrente no resistor de 3Ω.

De acordo com o circuito da Figura 1, assinale a alternativa correta.

Figura 1

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 100V, determine a potência elétrica na lâmpada de 100W se as lâmpadas forem ligadas em série conforme o circuito baixo. Considere o valor sem casas decimais.

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 100V, determine a corrente fornecida pela fonte. Considere o valor truncado com uma casa decimal.

No processo de soldagem MIG/MAG (Metal Inert Gas/Metal Active Gas), a técnica de transferência de metal por curto-circuito ocorre:

Os fios e cabos elétricos são disponibilizados no mercado com bitolas que variam entre 1,5 mm² e 500 mm². Um cabo com bitola de 6 mm² é construído para uma corrente máxima de:

O circuito da Figura 4 representa uma carga industrial Z1, com comportamento indutivo caracterizado pela potência total consumida pela máquina, de valor: S = 4,4kVA /45º. Considere que a carga em questão está na capital, e a máquina está alimentada em 220V /0º. A corrente I1 circulante no circuito será:

Figura 4

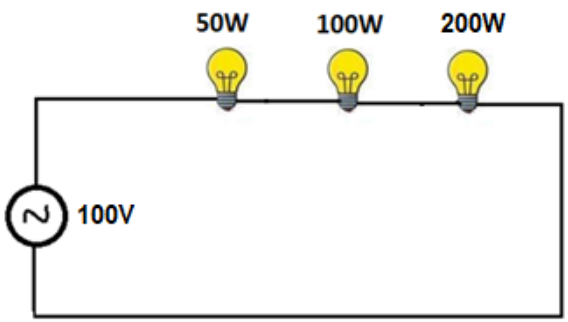

Sabendo que as lâmpadas apresentam as potências de 50W, 100W e 200W se forem ligadas diretamente na rede elétrica na tensão de 100V RMS, determine a resistência equivalente do circuito elétrico.

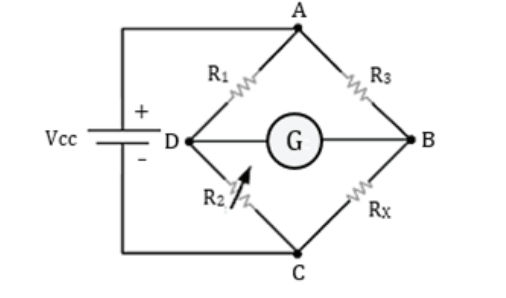

Com o objetivo de determinar a resistência de um resistor desconhecido (RX), foi utilizada uma ponte de Wheatstone, conforme representado na figura abaixo.

O circuito é composto por uma fonte de tensão Vcc, um galvanômetro G e uma rede de quatro resistores R1, R2, R3 e RX.

Considere que:

I- As resistências de R1 e R3 são 150Ω e 50Ω, respectivamente;

II- O elemento R2 é uma resistência variável, que, quando ajustada para um valor de 300Ω, faz com que a corrente elétrica medida pelo galvanômetro seja nula.

O valor da resistência de RX é

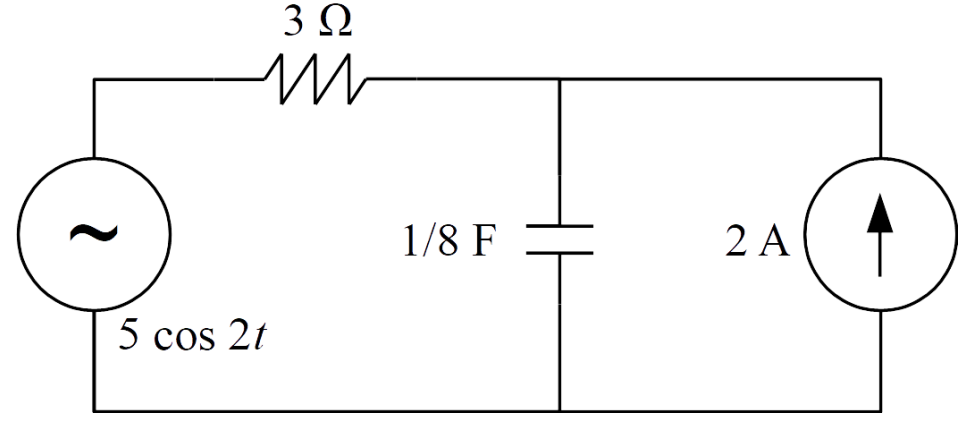

No circuito a seguir, o módulo da fonte de tensão CA (5 V) equivale ao valor eficaz.

CALCULE a potência (W) absorvida pelo resistor.

A resposta CORRETA é:

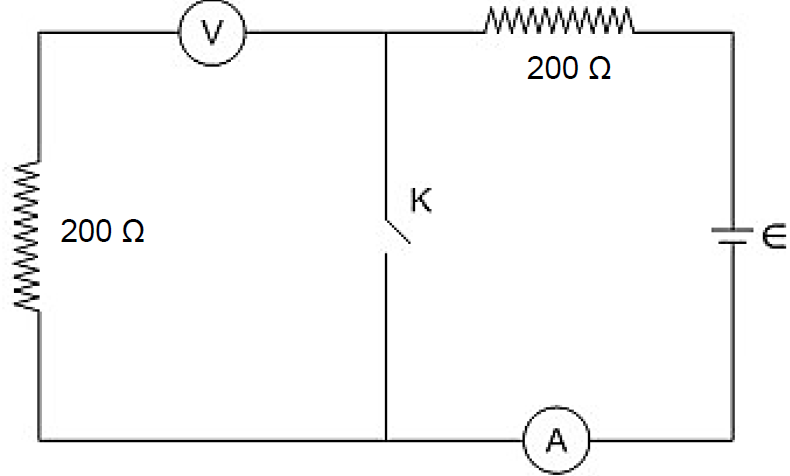

No circuito da figura a seguir, o amperímetro e o voltímetro são ideais. O voltímetro marca 3,0 V quando a chave K está aberta. Fechando-se a chave K o amperímetro marcará:

As tensões nos nós 1 e 2 do circuito a seguir são, aproximadamente e respectivamente:

Considere o circuito a seguir.

Nesse circuito, o valor da corrente I é igual a

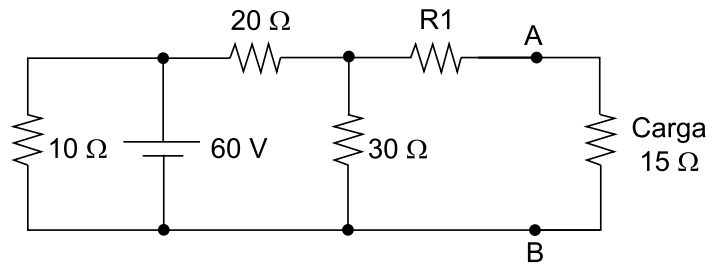

Observe o circuito da figura a seguir.

Para que o circuito esteja na condição de máxima transferência de potência para a carga conectada entre os pontos A e B, o valor de R1 deve ser

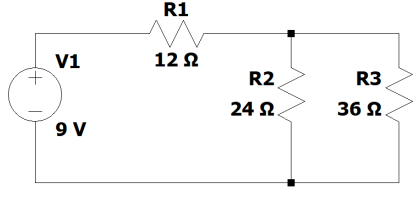

O diagrama abaixo representa um circuito resistivo em corrente contínua. Nesse circuito, a fonte V1 é responsável pelo fornecimento de energia aos resistores.

Portanto, a potência fornecida pela fonte V1, nesta configuração, é de, aproximadamente,

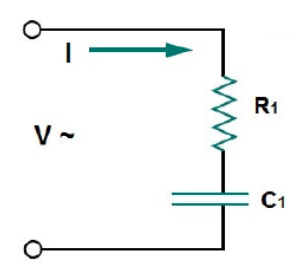

Na Figura 18, R1 = $6\sqrt{2}$, C1 = $6\sqrt{2}j$ e Corrente I = 20 /-45° A.

Figura 18

Assinale a alternativa correta.
