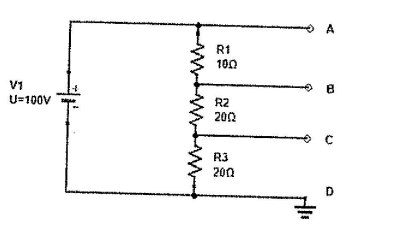

Observe o circuito abaixo.

Com base nessas informações, determine o valor da diferença de potencial entre os pontos B e D e assinale a opção correta.

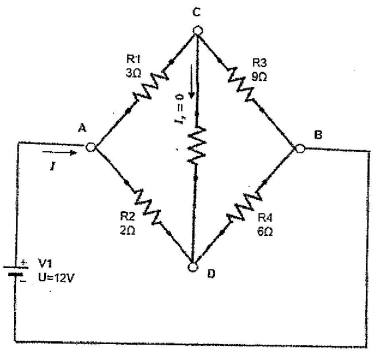

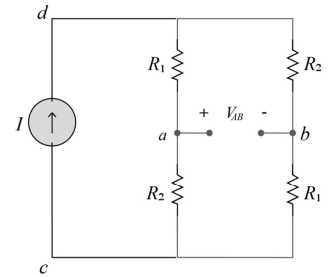

Observe o circuito abaixo.

Sabendo que a corrente I_x = 0, ou seja, não há diferença de potencial entre os pontos C e D, determine o valor da corrente I e assinale a opção correta.

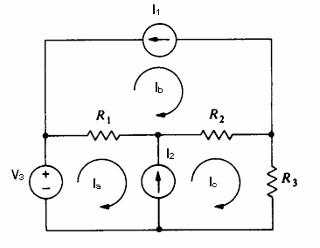

Na figura a seguir, considere R₁ = 2 Ω, R₂ = 4 Ω, R3 = 1 Ω, I₁ = 2 A, I₂ = 7 A e V₃ = 54 V. Modifique a malha Ia para o sentido horário que passe através de R₁, R₂, R₃ e V₃, mantendo o sentido das malhas I_b e I_c. Utilize a análise de malha e encontre a potência sobre o R₃.

Com base nos conceitos estabelecidos pelas leis de Kirchhoff, a soma das

Considere-se um circuito composto por duas malhas, cujo ramo central, comum às duas malhas, é composto por uma fonte de 20 V em série com um resistor de 10 Ω. A malha da esquerda possui uma fonte de 10 V em série com um resistor de 10 Ω e está conectada ao ramo central. A malha da direita é igual à da esquerda e também está conectada ao ramo central. Todas as fontes estão com seu polo positivo orientado para a parte superior do circuito.

A corrente elétrica que flui pelo ramo central é:

Utilizada para determinar as várias correntes em um circuito elétrico. Uma vez em que as correntes elétricas estão definidas, torna-se simples a tarefa de calcular as várias tensões do circuito. Esta lei pode ser definida como:

No circuito precedente, se houver um curto-circuito entre os nós A e B, o valor da corrente nesse curto será igual a

No circuito (b), v₃ = −4v₁ + 4v₂.

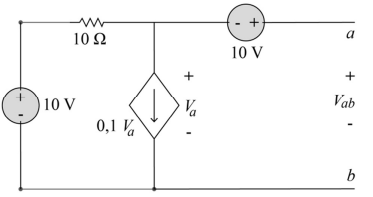

No circuito precedente, o valor da tensão V_AB é

Analise o circuito elétrico da figura a seguir.

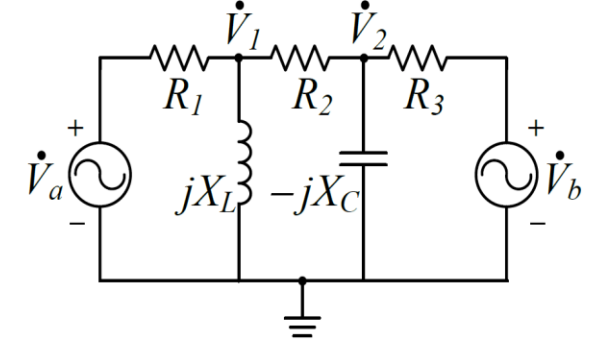

A figura representa um circuito elétrico monofásico em regime permanente senoidal alimentado por duas fontes de tensão, $\dot{V}$_𝑎 e $\dot{V}$_𝑏. A equação que descreve a análise nodal para determinação das tensões nodais $\dot{V}$₁ e $\dot{V}$₂ é:

O Choque Elétrico é a sensação experimentada pelo organismo em decorrência do contato com um corpo energizado. O que provoca a propagação da Corrente Elétrica em nosso interior, afetando as correntes elétricas internas transportadas pelos nervos, causando a sensação de formigamento, é a:

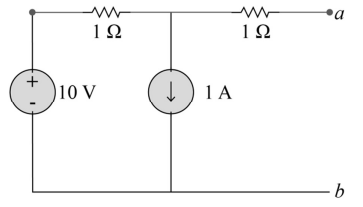

No circuito precedente, o valor da tensão V_ab de circuito aberto entre os nós A e B é igual a

A quantidade do fluxo depende do material através do qual as cargas passam e da diferença de potencial entre as extremidades do material. Sempre que houver um fluxo líquido de carga através de alguma região, diz-se que existe uma corrente elétrica. Portanto a corrente elétrica é definida como:

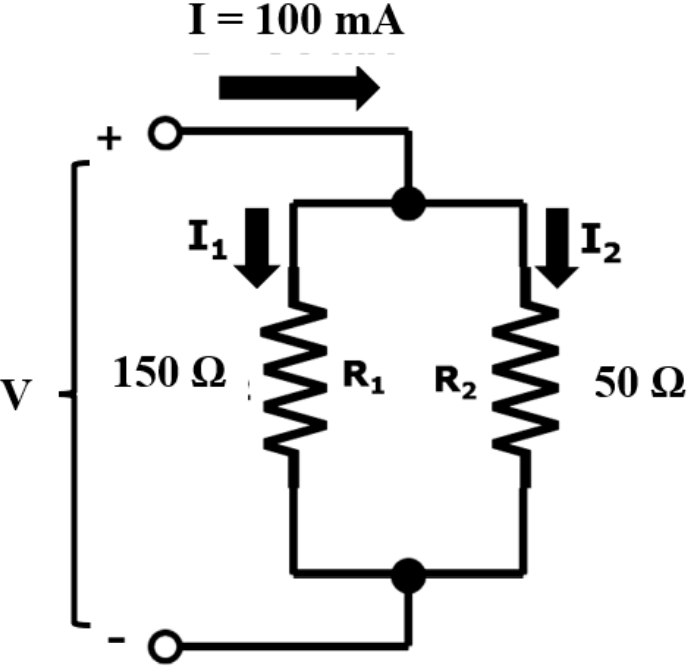

A figura mostra um circuito conhecido por divisor de corrente.

Os valores de I₁ e I₂, em mA, são, respectivamente,

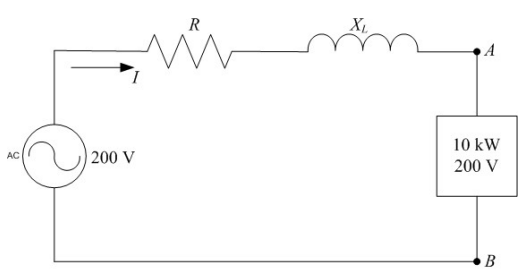

A figura a seguir representa um circuito elétrico no qual uma fonte de tensão com valor eficaz de 200 V alimenta, entre os pontos A e B, uma carga resistiva, cuja potência nominal é 10 kW para uma tensão nominal de 200 V. A corrente elétrica do circuito é I.

Obs.: 𝑅 = 𝑋_L = $\frac{\sqrt{2}}{2}$ ≅ 0,7Ω

No caso de um curto-circuito entre os pontos A e B, os valores aproximados da corrente elétrica antes e depois do curto-circuito são, respectivamente:

Uma linha de comunicação é formada por dois fios condutores circulares constituídos de materiais diferentes, cujas resistências elétricas são R₁ e R₂, respectivamente. Além disso, ambos fios apresentam o mesmo diâmetro e o mesmo comprimento. Estes fios, ao serem associados em paralelo, são submetidos a uma tensão elétrica V e a corrente que passa pelo fio de resistência R₁ é o triplo da corrente que passa por R₂.

Nessas condições, qual a relação entre as resistividades dos materiais?

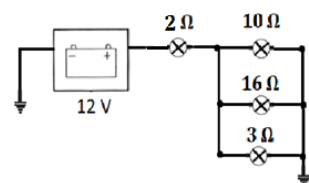

Considere o circuito elétrico a seguir:

É CORRETO afirmar que a potência no circuito é de:

A figura a seguir ilustra um circuito com cinco elementos. Se p1 = - 300 W, p2 = + 200 W, p4 = + 100 W, p5 = + 75 W. A potência p3 recebida ou liberada pelo elemento 3 é:

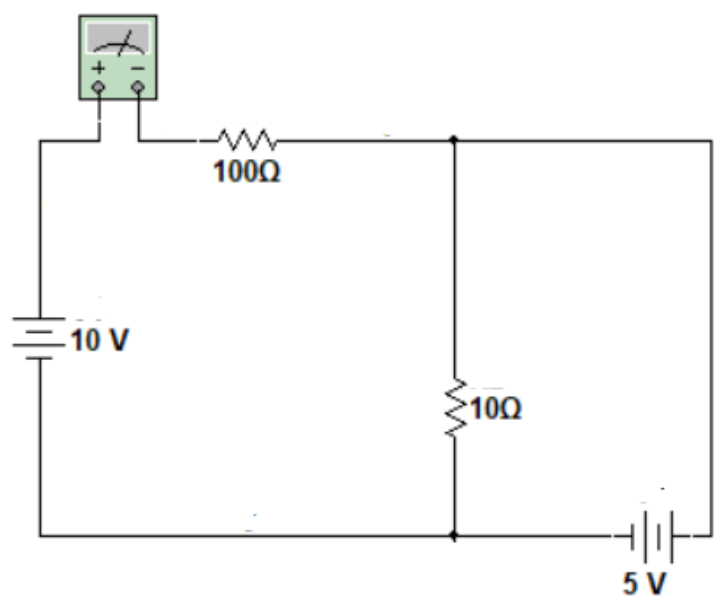

Para o circuito a seguir, determine a corrente medida pelo amperímetro.

Analise as afirmativas a seguir:

I. Uma forma de calcular a diferença de potencial ou a corrente entre os terminais de um determinado componente do circuito é utilizando as Leis de Kirchhoff.

II. A primeira Lei de Kirchhoff afirma que a soma algébrica das diferenças de potencial ao longo de qualquer laço de circuito é zero.

III. É certo que a segunda Lei de Kirchhoff afirma que a soma algébrica das correntes em qualquer nó é zero, considerando que um nó é o ponto no qual três ou mais condutores se juntam.

Marque a alternativa CORRETA:
