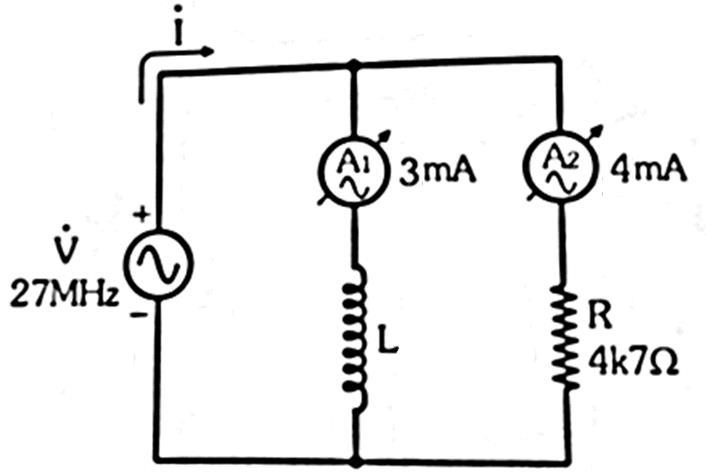

Com relação ao circuito abaixo, a corrente I e a defasagem φ entre I e V são aproximada e respectivamente:


Dados: tan(π/3) = √3;


Imagem associada para resolução da questão


A

5 mA e 36,7°


B

4 mA e 51,4°


C

2 mA e 28,9°


D

3,5 mA e 11,4º


E

5 mA e 83,2°

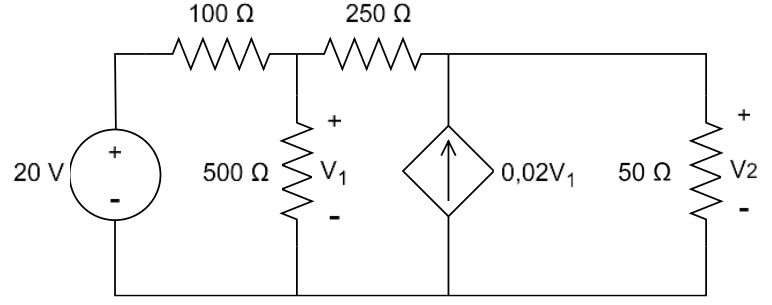

A partir do circuito representado na figura a seguir, assinale a alternativa que apresenta o valor de V2.


Imagem associada para resolução da questão


A

6,72 V.


B

8,36 V.


C

12,16 V.


D

13,47 V.


E

16,67 V.

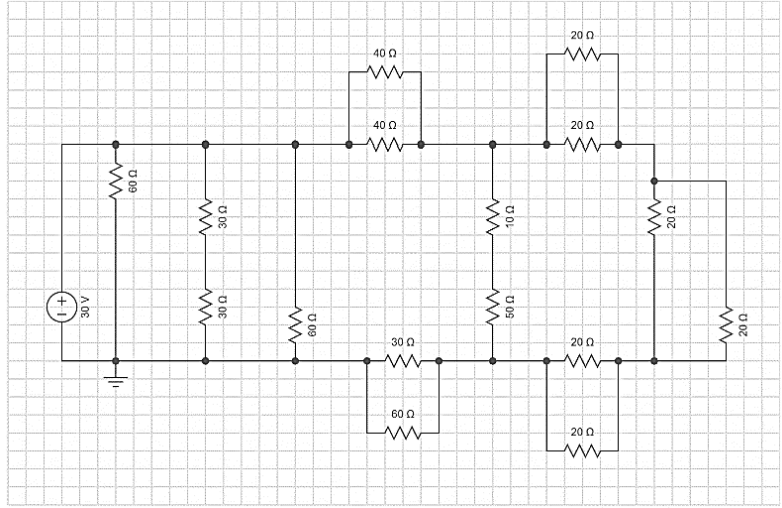

Com base no circuito apresentado na Figura 5, a resistência equivalente Req e a corrente total circulante I são determinadas por:


Imagem associada para resolução da questão


Figura 5


A

Req = 30 Ohms – I = 1,0 A.


B

Req = 20 Ohms – I = 1,5 A.


C

Req = 15 Ohms – I = 2,0 A.


D

Req = 10 Ohms – I = 3,0 A.


E

Req = 5 Ohms – I = 6,0 A.

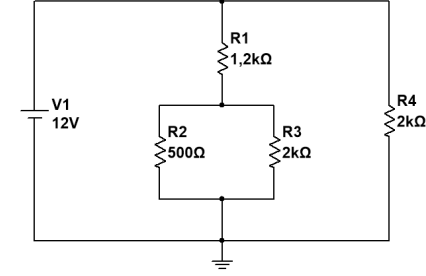

Considere o circuito elétrico a seguir:



Imagem associada para resolução da questão



Após análise desse circuito elétrico, é correto afirmar que a corrente elétrica no resistor R1 e a diferença de potencial no resistor R2 são, respectivamente, iguais a


A

5,5 mA e 4 V.


B

7,5 mA e 3 V.


C

6 mA e 3,5 V.


D

5 mA e 5 V.


E

6,5 mA e 4,5 V.

Um solenoide com núcleo de ar, de comprimento de 20 cm, é constituído por 1000 espiras enroladas com diâmetro de 2/𝜋 metros.


Considere que 𝜇0 = 4𝜋 ⋅ 10−7 .


A indutância deste solenoide e a taxa de variação de sua corrente para que sua força eletromotriz autoinduzida seja de 24 V, são dadas, respectivamente, por


A

2 𝑚𝐻 e 12


B

4 𝑚𝐻 e 6


C

2 𝐻 e −12


D

4 𝐻 e −6


E

4 𝐻 e 6

Considere-se um circuito composto de um ramo com dois resistores em série com valores, da esquerda para direita, iguais a 5 Ω e 2 Ω. Um ramo saindo da conexão desses dois resistores possui um resistor de 3 Ω. Na extremidade aberta do resistor de 5 Ω, tem-se o ponto “a”, na extremidade aberta do resistor de 3 Ω, tem-se o ponto “b”. As seguintes correntes elétricas fluem por esse circuito: uma corrente de 1 A sai por um fio conectado no ponto onde todos os resistores estão ligados; outra corrente, de 4A, chega a esse mesmo ponto através do resistor de 2 Ω. Além dessas correntes elétricas, existe uma ddp de 6 V no resistor de 3 Ω, com o polo positivo voltado para o ponto onde todos os resistores estão conectados.


A ddp Vab nessas condições é igual a:


A

1 V;


B

5 V;


C

8 V;


D

11 V;


E

12 V.

Motores CC apresentam configurações onde possuem ímãs permanentes ou eletroímãs, como é o caso de motores de grande porte. O resultado da interação dos campos magnéticos é a produção de um conjugado eletromecânico, produzindo movimento rotacional do eixo (CHAPMAN, 2013). Sobre a rotação dos motores CC, qual das seguintes leis pode ser usada para determinar o sentido de rotação do motor de corrente contínua?


Referência: Chapman, Stephen J. Fundamentos de máquinas elétricas [recurso eletrônico] / Stephen J. Chapman; tradução: Anatólio Laschuk. - 5. ed. - Dados eletrônicos. - Porto Alegre : AMGH, 2013.


A

Regra da mão direita - Lei de Ampère.


B

Leide Faraday.


C

Lei de Lenz.


D

Lei de Kirchhoff.


E

Regra da mão esquerda - Lei de Fleming.

O domínio da Lei de Kirchhoff é essencial para a análise de circuitos complexos, sendo dividida em Lei das Correntes e Lei das Tensões, que garantem o equilíbrio elétrico em sistemas. Esse conhecimento é crucial para dimensionar e solucionar problemas em instalações elétricas. Considerando as afirmações a seguir sobre a Lei de Kirchhoff, assinale a alternativa correta:


A

A Lei das Tensões indica que a soma das diferenças de potencial em um circuito fechado deve ser igual à soma das correntes que fluem pelo circuito.


B

A Lei das Correntes permite que a corrente elétrica em um circuito mude de direção sem alterar a quantidade total de carga que flui.


C

A Lei das Correntes afirma que a soma algébrica das correntes que entram em um nó é igual à soma algébrica das correntes que saem.


D

A Lei das Tensões diz que a soma das tensões em um circuito fechado é sempre igual a zero, independentemente das fontes de energia presentes.

Observe o circuito abaixo.


Imagem associada para resolução da questão

Calcule o valor da corrente quando os valores V0 = 9 V; V1 = 10V e V2 = 0,0V, e assinale a opção correta.


A

3 mA


B

5 mA


C

7 mA


D

9 mA


E

11 mA

Observe o circuito abaixo.


Imagem associada para resolução da questão

Considerando o cálculo de redes elétricas e a conversão entre redes -Y, determine o valor da resistência R1 do circuito acima e assinale a opção correta.


A


B


C


D


E

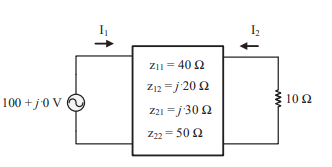

Considere a representação do quadripolo a seguir, sendo z11 = 40; z12 = j20; z21 = j30 e z22 = 50, a tensão de entrada de 100 V; e a carga de 10 ohms.


Imagem associada para resolução da questão


A respeito das correntes I1 e I2 da figura apresentada, analise as assertivas e assinale a alternativa que aponta as corretas.


I. A corrente I1 possui o módulo igual à 2 A.

II. A corrente I1 possui o ângulo de fase igual à 90°.

III. A corrente I2 possui o módulo igual à 1 A.

IV. A corrente I2 possui o ângulo de fase igual à 0°.


A

II e III, apenas.


B

II e IV, apenas.


C

I e III, apenas.


D

I e II, apenas.


E

I, II, III e IV.

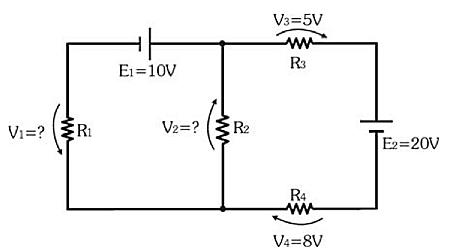

Dado o circuito a seguir, utilize a Lei de Kirchhoff de tensões para calcular os valores V1 e V2. Assinale a alternativa que corresponda corretamente ao solicitado.


Imagem associada para resolução da questão


A

V1 = 4,0 volts e V2 = 8 volts


B

V1 = 3,0 volts e V2 = 7 volts


C

V1 = 6,0 volts e V2 = 7 volts


D

V1 = 3,0 volts e V2 = 9 volts


E

V1 = 4,0 volts e V2 = 7 volts

Observe a figura abaixo.

Imagem associada para resolução da questão

Sabendo-se que i1 =5A45º, i2=13A135º e i3 = 54 225º, determine o valor da fase da corrente i4, e assinale a opção correta.


A

0º


B

45º


C

90º


D

135º


E

180º
