Questões de Concurso sobre Partida e Controle de velocidade

Um motor de indução, com rotor tipo gaiola de esquilo e estator com seis terminais (A1-A2, B1-B2 e C1-C2), é ligado à rede elétrica (A, B e C) por meio de um conjunto de dois contatores (K1 e K2), para realizar a partida estrela-triângulo do motor. Sobre esse sistema, considerando que A1, B1 e C1 são os terminais de cada bobina do motor onde se encontra sua marca de polaridade, um

A partida direta é a forma mais simples de partir um motor elétrico, na qual as três fases são ligadas diretamente ao motor, ocorrendo um pico de corrente. Na partida direta, a elevada corrente de partida do motor tem algumas desvantagens. Sobre o assunto, analise as proposições abaixo.

I. Acentuada queda de tensão no sistema de alimentação da rede, que ocasiona interferências em equipamentos instalados no sistema.

II. Os sistemas de acionamento (dispositivos, cabos) devem ser superdimensionados, elevando os custos do sistema.

III. Imposição das concessionárias que limitam a queda de tensão na rede.

É correto o que se afirma em

Para dar partida em motores elétricos, podem ser utilizados diversos tipos de chaves de partida. Dependendo da aplicação do motor existe uma chave de partida adequada para cada caso.

Assinale a alternativa correta em relação ao assunto.

Sobre os sistemas de partida de motores, assinale a alternativa correta.

Com relação aos métodos de partida de motores de indução trifásicos, destinados a reduzir a corrente de partida desses motores, pode-se afirmar que:

1. A partida do tipo estrela-triângulo só é possível em aplicações que admitem uma redução do conjugado de partida de aproximadamente 33 % e cuja tensão da rede deve ser a mesma da tensão do motor ligado em estrela.

2. A partida do tipo chave compensadora requer obrigatoriamente um autotransformador abaixador para redução da tensão de alimentação do motor na partida e o motor a ser acionado deverá ter ao menos 6 terminais disponíveis.

3. No método Chave de Partida Suave “Soft- Starter”, a redução do conjugado de partida depende da tensão inicial configurada no dispositivo pelo operador, podendo este método ser aplicado a motores com acesso a apenas 3 terminais.

4. O acionamento de partida do motor por inversor de frequência é indicado para as situações nas quais não se admite perda de torque inicial na redução da corrente de partida.

Assinale a alternativa que indica todas as afirmativas corretas.

Com relação às possibilidades de partida estrela- -triângulo de motores de indução trifásicos, de acordo com suas respectivas tensões nominais de placa, analise as situações descritas abaixo:

1. Para um motor cujas tensões de placa são 220/380 V, a partida estrela-triângulo será possível se a tensão da rede for 220 V.

2. Para um motor cujas tensões de placa são 220/380/440 V, a partida estrela-triângulo será possível se a tensão da rede for 380 V.

3. Para um motor cujas tensões de placa são 380/660 V, a partida estrela-triângulo será possível se a tensão da rede for 380 V.

4. Para um motor cujas tensões de placa são 220/380/440/760 V, a partida estrela-triângulo será possível se a tensão da rede for 380 V.

Assinale a alternativa que indica todas as afirmativas corretas.

Sobre as chaves de partida utilizadas em motores elétricos, assinale a alternativa correta.

Um motor de indução de 10 CV apresenta corrente de partida direta igual a 200 A. A corrente de partida com uma chave estrela-triângulo é, aproximadamente, igual a

Os dispositivos de comando elétrico de um motor devem levar em conta a segurança do operador.

Sendo assim, a CORRETA sequência dos elementos no circuito de potência necessários à partida e manobra de um motor, a partir da alimentação de energia elétrica será:

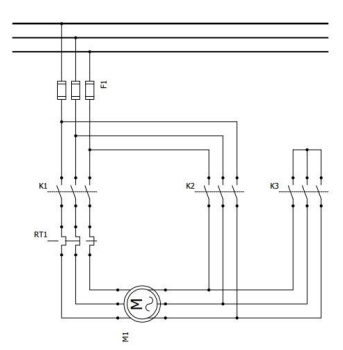

Considere a figura abaixo, que representa o diagrama de força de um acionamento do tipo partida estrela-triângulo de um motor de indução trifásico com corrente nominal 173 A, 220 V, seis terminais e fator de serviço unitário. A rede é de 220 V e 60 Hz. As contatoras são K1, K2 e K3, da esquerda para a direita. Assinale a alternativa que contém as correntes mínimas dimensionadas para as contatoras K1, K2 e K3, respectivamente, em regime permanente.

Conforme a Norma de Distribuição Unificada da Energisa - NDU-001, o método de partida permitido para motores de rotor em curto-circuito (assíncronos ou síncronos) de 5 CV ≤ P ≤ 15 CV é a chave estrela-triângulo. A instalação desta chave garante a redução na corrente de partida de:

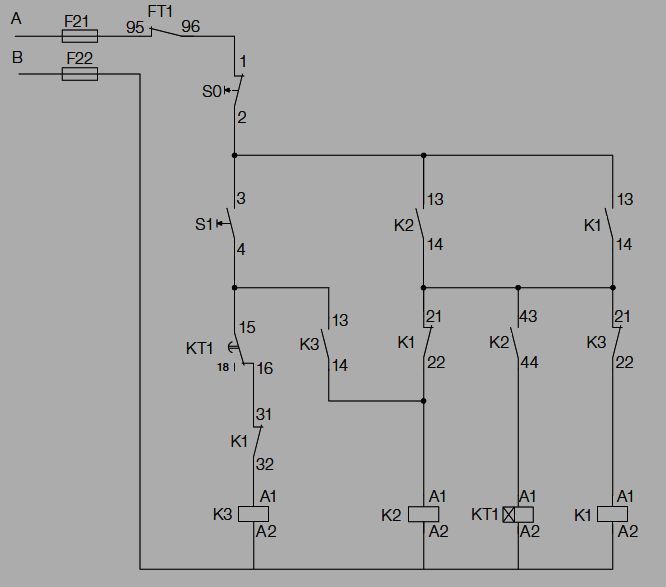

O diagrama representa o circuito de comando partida e proteção de motor trifásico com chave estrela/triângulo.

É correto afirmar que

Dados:

K1, K2, K3: Contatores

FT1: Relé de sobrecarga térmico

F21, F22: Fusíveis de comando

S0, S1: Botões de comando

KT1: Relé eletrônico temporizador Y-Δ

Sobre os métodos de partida e acionamento de motores elétricos, analise as proposições abaixo.

I. A partida direta é o modo de partida mais simples que existe, com o estator ligado diretamente à rede elétrica. O motor parte com as suas características naturais, e, em termos elétricos, é a melhor maneira de acionar um motor elétrico mas, em termos mecânicos, no que diz respeito a rolamentos, mancais e acoplamento com a carga, é uma péssima solução.

II. A partida Estrela-Triângulo só pode ser utilizada num motor em que as duas extremidades de cada um dos três enrolamentos estatóricos estejam ligadas à placa de terminais, ou seja, o motor de indução deve ter 3 ou 6 terminais. Esse tipo de partida é indicado para sistemas que estão sobrecarregados, com o objetivo de reduzir os efeitos da corrente de partida dos motores trifásicos. A corrente elétrica de partida fica reduzida a 25% da nominal do motor.

III. Baseada na utilização de tiristores (SCR’s), ou seja, de uma ponte tiristorizada na configuração paralelo, os acionamentos eletrônicos de partida suave (Soft-Starter) servem para partir, parar e controlar a velocidade dos motores elétricos de indução com rotor gaiola.

IV. Um inversor de frequência é um dispositivo capaz de gerar uma tensão e frequência trifásicas ajustáveis, com a finalidade de controlar a velocidade de um motor de indução trifásico, em geral, composto de seis chaves (IGBT’s), implementadas numa configuração em antiparalelo na parte de potência, e um link DC, onde a tensão contínua resultante é filtrada pelos capacitores e utilizada como entrada para a seção inversora. Na seção inversora, a tensão retificada é, novamente, convertida em Trifásica AC. Os transistores chaveiam várias vezes por ciclo, gerando um trem de pulsos com largura variável senoidalmente (PWM).

V. A Chave Compensadora para motores elétricos de corrente alternada trifásicos, realiza a partida em três estágios. Durante a partida, alimenta-se com a tensão nominal o primário do autotransformador trifásico, conectado em estrela, e, do seu secundário é retirada a alimentação para o circuito do estator do motor. A passagem para o regime permanente faz-se desligando o autotransformador do circuito e conectando o motor diretamente à rede de alimentação. A tensão na compensadora é reduzida através do autotransformador trifásico, que possui, geralmente, taps de 50%, 65% e 80% da tensão nominal.

Estão CORRETAS as afirmações presentes nas alternativas

De acordo com as características básicas dos motores e geradores elétricos, assinale a opção CORRETA.

Considere um Motor de Indução Trifásico de 15CV com tensões de placa 380/660 V, em 60 Hz e as seguintes informações e exigências:

- Tensão de alimentação trifásica 380/220 V;

- Sentido de rotação direto;

- Conjugado constante;

- Partida do motor com 45% da carga;

- As partidas e paradas devem ser suaves;

- Custo.

Assinale a opção que corresponde ao método de partida adequado.

Em relação aos inversores de frequência e chaves de partida soft-starter, analise as afirmativas abaixo.

I. A chave de partida soft-starter permite partir mais de um motor de forma sequencial, fazendo uso de suas entradas digitais.

II. Um controle vetorial em malha aberta é definido como sensorless.

III. Os transistores (ex: IGBT) são componentes típicos da chave de partida soft-starter, enquanto os tiristores são tipicamente utilizados no chaveamento dos inversores de frequência atuais.

IV. Alguns inversores de frequência possuem um circuito intermediário que é responsável pela conversão de um sinal alternado para um sinal contínuo.

V. A função JOG encontrada nos inversores, permite aplicar uma tensão contínua momento da frenagem do motor.

Estão CORRETAS as afirmativas

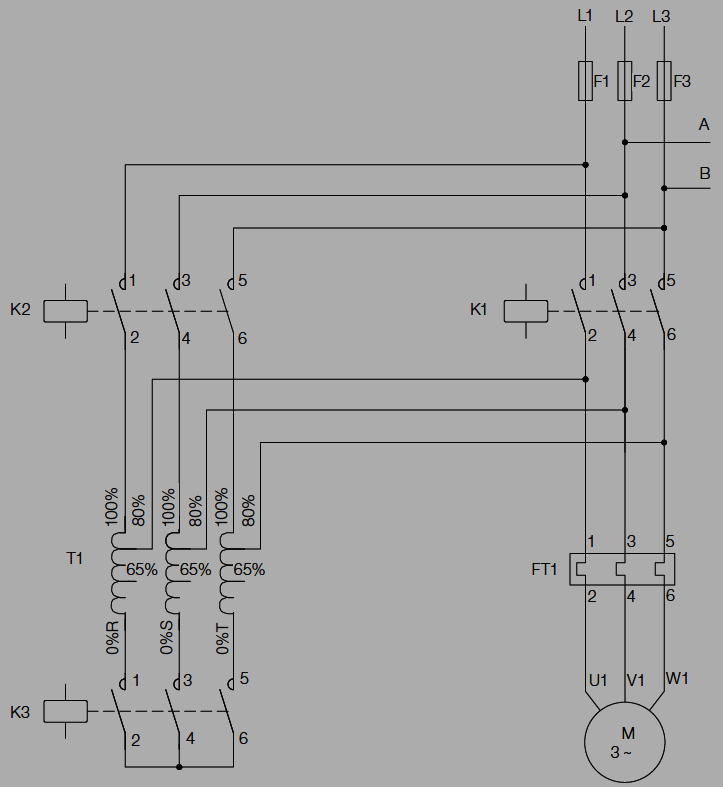

A figura abaixo, são os diagramas de Força e Comando de uma chave de partida de um Motor Trifásico.

Fonte: WEG Guia de seleção de partidas 2013.

Selecione a alternativa CORRETA correspondente à representação dada pela figura.

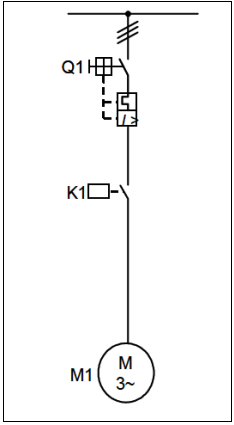

A figura abaixo, é um diagrama unifilar de uma chave de partida direta de um Motor de Indução Trifásico (MIT). Todos os diagramas e circuitos de acionamento de MITS devem ser realizados de tal maneira que obedeçam a técnica padrão normatizada quanto às nomenclaturas dos elementos, quanto à representação gráfica e de modo que cada elemento do circuito cumpra uma função específica.

Estas funções específicas são de:

1. Comando funcional e/ou acionamento
2. Proteção contra correntes de curto circuito
3. Proteção contra correntes de sobrecarga
4. Seccionamento do circuito

Fonte: SIEMENS Módulo 3S: coordenação de partidas de motores elétricos 2003

Dado o exposto acima, afirma-se:

( ) O elemento "Q1" é uma Chave Seccionadora.

( ) O elemento "K1" é responsável pelo comando funcional elou acionamento.

( ) No diagrama acima está faltando o elemento de proteção contra correntes de sobrecarga.

( ) Os Fusíveis deste circuito efetuam a proteção contra correntes de curto circuito.

( ) O elemento "Q1" é um Disjuntor Motor termomagnético.

Marque a opção que contenha a sequência CORRETA das afirmações, de cima para baixo, sendo (F) para falso e (V) para verdadeiro.

Considerando os tipos de partida de motores trifásicos de indução, é correto afirmar que
