Questões de Concurso sobre Partida e Controle de velocidade

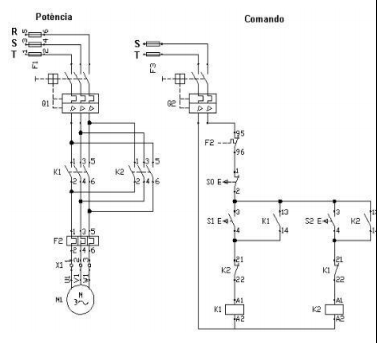

Identifique o tipo de chave de partida referente aos circuitos de potência e de comando a seguir.

Sobre os motores elétricos trifásicos de indução tipo gaiola de esquilo, assinale a alternativa correta.

Um motor trifásico de indução, com rotor tipo gaiola de esquilo, para aplicação em um esteira transportadora precisa ser acionado com velocidade variável, com uma rampa de aceleração constante na partida, desde a velocidade zero até a velocidade de referência ajustada por um usuário, e uma rampa de desaceleração constante na parada, desde a velocidade de regime até a parada total do conjunto. Essa solução de comando e acionamento para o motor de indução consiste em um

Os temporizadores são dispositivos eletroeletrônicos capazes de realizar a contagem de tempo e possibilitar um atraso no acionamento de equipamentos de instalação elétrica, tais como portões eletrônicos, alarmes etc. As chaves de partida indireta de motores utilizam temporizadores para fazer o chaveamento entre a partida e a operação nominal do motor. Avalie as afirmações a respeito dos temporizadores a seguir e marque (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) Os temporizadores com retardo na energização acionam seus contatos imediatamente após a bobina ser energizada e iniciam a contagem de tempo. Após a contagem do tempo selecionado os contatos são desligados.

( ) Os osciladores também podem ser considerados temporizadores.

( ) Os temporizadores com retardo na desenergização acionam seus contatos imediatamente após a bobina ser energizada. Somente após o desligamento da bobina é que se inicia a contagem de tempo. Ao final da contagem de tempo os contatos são desligados.

( ) Ao ligar a bobina de um temporizador com retardo na energização inicia-se a contagem de tempo mas nada acontece com seus contatos. Ao término da contagem de tempo seus contatos ligam e permanecem neste estado até que a bobina seja desligada.

( ) Os CLPs (Controladores Lógicos Programáveis) possuem funções de temporização tanto no modo com retardo na energização, quanto no modo com retardo na desenergização. No entanto, os CLPs não possuem a função de oscilador.

Assinale a alternativa que contém a sequência CORRETA de cima para baixo:

A figura abaixo apresenta um esquema típico de acionamento de um motor.

A respeito desse esquema, analise as afirmativas a seguir.

I. O motor é ligado pela botoeira NA.

II. A chave S é responsável por manter o motor ligado após o acionamento da chave NF.

III. A botoeira NA é responsável por selar a conexão realizada pela chave S.

Está correto somente o que se afirma em:

Para o acionamento de motores elétricos trifásicos de indução são utilizados diversos dispositivos, tais como: A) Amperímetro; B) Botão; C) Contator; D) Relé Térmico; E) Fusível; F) Voltímetro; G) Disjuntor e H) Temporizador. Indicar a alternativa CORRETA de acordo com as suas classificações, isto é: a letra P (Proteção), M (Manobra) e S (Sinalização).

O diagrama de comando ilustrado na figura está relacionado à partida direta do motor trifásico de indução. Não é mostrado o diagrama de força, porém esse diagrama possui um contator (K1) com quatro chaves auxiliares, 3 NAs e 3NFs, e um relé de sobrecarga (FT1) com contatos auxiliares do tipo comutador. Os sinalizadores "H1", "H2" e "H3" devem indicar, respectivamente, três situações: 1^a) Motor Parado; 2^a) Motor Funcionando e 3^a) Motor Parado por sobrecarga. Definir os valores lógicos para "X", "Y" e "Z", usando as chaves auxiliares do contator (bobina K1), se for o caso, e do relé de sobrecarga (FT1) que definam as três situações mencionadas. Para as análises, a chave "Q2" está fechada e as botoeiras são de pulso sem retenção.

Os valores lógicos CORRETOS estão expressos em:

Referente ao diagnóstico de defeito no diagrama de comando de uma chave de partida série-paralela para motores de indução trifásicos,

_{Fonte: NASCIMENTO, G., Comandos Elétricos – Teoria e Atividades, Ed 1, Editora Érica, São Paulo, 2012 (com adaptações).}

analise as afirmações abaixo:

I. Se o contato auxiliar 13-14 de K3 não fechar, o contactor K1 não será energizado e o motor não partirá.

II. A chave de partida em questão permanecerá indefinidamente, no segundo estágio, caso o contato 15-16 do relé temporizado dT1, por mau funcionamento, recusar a abrir, isso porque K3 não será desenergizado.

III. Se o contato auxiliar 21-22 de K3 permanecer indefinidamente aberto, K2 e K4 nunca serão energizados, e o motor parará quando a chave de partida efetuar a passagem para a condição de regime permanente.

É CORRETO o que se afirma em

Os motores de indução monofásicos são classificados pelos diferentes métodos de

Um motor de indução trifásico de 4 polos, 60 Hz, é empregado para acionar uma máquina, operando a 360 RPM, que representa uma carga mecânica de conjugado resistente, constante e igual a 250 N^.m. O acoplamento entre o motor e a máquina acionada é realizado por meio de polias e correias em V. O volante acoplado na máquina tem diâmetro nominal de 500 mm. O motor de indução possui 12 terminais, possibilitando conexões nas tensões de 220/380/440/760 V e a tensão de linha da instalação é de 380 V. Considerando esses dados, desprezando o escorregamento do motor de indução e as perdas no acoplamento, determine a potência aproximada do motor e necessária ao acionamento adequado da máquina, o diâmetro da polia a ser instalada no motor de indução e o tipo de acionamento adequado à partida desse motor.

Com relação às vantagens da partida estrela-triângulo (automática) é INCORRETO afirmar que.

Analise as afirmativas abaixo:

1. Quando a partida de um motor é realizada através de chave estrela/triângulo, a corrente de partida do motor é reduzida a 1/3, porém o torque permanece constante.

2. Quando a partida de um motor é realizada através de chave estrela-triângulo, a corrente de partida do motor é reduzida a 1/3, porém o torque também diminui proporcionalmente.

3. Quando for utilizada a chave de partida de motor estrela-triângulo, o motor deve partir sempre com a menor tensão e operar em regime permanente na maior tensão.

4. A relação Ip/In do motor de indução trifásico fornecida pelo fabricante é para motor partindo com carga nominal.

Assinale a alternativa que indica todas as afirmativas corretas.

Quanto ao acionamento de motores trifásicos de indução tipo gaiola, assinale a alternativa correta.

A ausência de tensão induzida no estator de um motor no instante inicial da partida faz com que sua corrente seja limitada apenas pela impedância em seu estator. Essa característica de funcionamento faz com que as concessionárias de energia exijam dispositivos auxiliares de partida para motores acima de uma determinada potência.

Dentre esses dispositivos auxiliares de partida dos motores, aquele que emprega uma rampa de tensão de aceleração, obtida através do controle do valor eficaz de tensão aplicado ao motor, que é configurada para variar de um valor inicial (V_inicial) até o valor nominal (V_nominal), em um intervalo de tempo $\Delta$T, é chamado de

Analise as afirmativas abaixo:

1. Os inversores de frequência são equipamentos destinados a variar a velocidade de motores assíncronos com rotor em gaiola, alterando valores fixos de tensão e frequência em valores variáveis.

2. Os inversores de frequência são equipamentos a transformar tensão alternada em tensão contínua para controlar a velocidade de motores trifásicos assíncronos.

3. O soft starter é um equipamento que regula a tensão e a corrente nas três fases do motor durante as partidas e paradas do motor.

4. Com o uso do soft starter aumenta a necessidade de manutenção dos motores, porque ocorre uma diminuição da vida útil da isolação do motor.

Assinale a alternativa que indica todas as afirmativas corretas.

Os diagramas de força e comando abaixo se referem ao acionamento para inversão da rotação de motor de indução monofásico.

Com base nesses diagramas, assinale a alternativa correta.

O diagrama representado é configurado para acionamento e proteção de um motor trifásico.

É correto afirmar que

Em relação à classificação dos motores de gaiola, um motor cujas características são de um conjugado de partida alto, corrente de partida normal, baixo escorregamento e com previsão para utilização de partida estrela-triângulo refere-se à categoria

Um motor de indução trifásico de 6 polos e 60 Hz está operando em Δ com uma potência de entrada de 16 kW e uma corrente de terminal de 20,1 A. A resistência do enrolamento do estator é 0,5 Ω\fase. Sabendo que o escorregamento é de 2,5% a velocidade do motor ras\s e em RPM é igual a
