Questões de Concurso sobre Partida e Controle de velocidade

Concernente às chaves de partida de motores, utilizadas para acionamento de motores em estações elevatórias, é correto afirmar que

Quanto À partida de motores de indução trifásicos dotados de gaiola de esquilo. Todo o processo de partida de um motor de indução trifásico engloba um conjunto de fatores, nem sempre fáceis de solucionar. Analise as afirmativas, referente aos fatores dos processos de partida dos motores mencionados e marque a sentença correta (SIMONE, 2010):

(i) Habilidade da rede de fornecimento de energia elétrica em absorver a elevada corrente de partida dos motores de indução trifásicos, no caso de partida direta.

(ii) Quedas de tensão produzidas no sistema de alimentação e seus, respectivos, efeitos sobre outras cargas supridas pelo mesmo sistema de fornecimento.

(iii) Número de partidas por unidade de tempo ou número de partidas por hora.

(iv) Grandes torques ou forças mecânicas desenvolvidas em eixos, transmissão, redutores de velocidade e demais sistemas mecânicos.

(v) Conjugados de partida adequados às cargas a serem movidas.

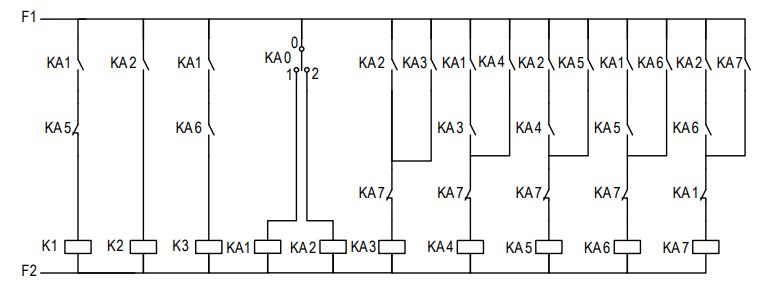

O diagrama da Figura acima é de um circuito de acionamento. As contatoras de força K1, K2 e K3 nunca são energizadas simultaneamente entre si. Já os relés auxiliares KA1 a KA7 e o contato KA0 formam o circuito auxiliar que propicia a energização das contatoras de força. O contato KA0 pertence a um dispositivo eletrônico que, quando acionado, dá início à comutação periódica do contato 0 com os contatos 1 e 2, iniciando pelo contato 1. Como consequência, os relés auxiliares KA1 e KA2 são acionados de forma complementar, com início de acionamento em KA1. O tempo entre cada comutação do contato KA0 é muito maior que o tempo de comutação (fechamento e abertura) dos contatos do circuito, que pode ser considerado desprezível.

O resultado do funcionamento circuito auxiliar é um ciclo periódico de energização das contatoras de força, que se repete após o fim da sequência

São métodos de partida de motores de indução, EXCETO

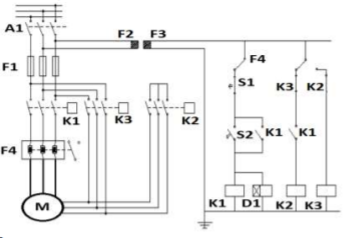

O modelo de partida do motor de indução M.

Para a partida de um motor elétrico trifásico de pequeno porte pode ser utilizada a chave estrela-triângulo. A respeito dessa chave, analise as afirmativas a seguir.

I. Os enrolamentos do motor devem ter os seus três terminais disponíveis.

II. A corrente de partida diminui em 1/3 em relação à partida direta.

III. A configuração da partida é a delta.

Assinale:

Diversos equipamentos mecânicos são acionados por motores elétricos de corrente alternada com diferentes possibilidades de chave de partida. Assinale a alternativa que apresenta a melhor indicação para a chave de partida que aciona grandes motores sem carga.

Um dos tipos de partida utilizada em motores monofásicos contém:

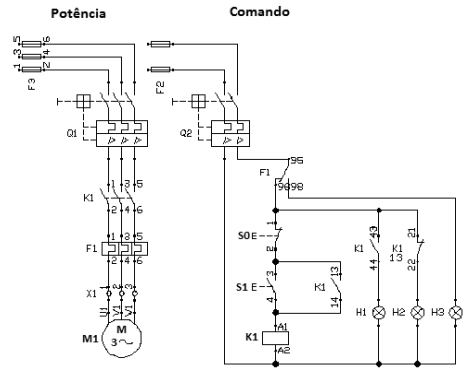

Os circuitos na figura abaixo mostram uma possível configuração para o acionamento de um motor elétrico de indução trifásico.

Com base na análise do funcionamento destes circuitos, verifica-se que

É correto afirmar que a chave de partida, através de chave estrela-triângulo,

São métodos de controle de velocidade de motores de indução, EXCETO:

A partida direta de motores é considerada mais simples, utilizando apenas contatores, disjuntores ou chaves interruptoras. Em relação às condições que os motores devem atender para este caso, analise.

I. A potência do motor deve ser superior ao máximo permitido pela concessionária local, normalmente estabelecida em 5 CV em baixa tensão.

II. A carga a ser movimentada necessita de acionamento lento e progressivo.

III. A corrente nominal de rede ser tão elevada quanto a corrente de partida do motor não é relevante.

IV. A corrente de partida do motor é tão baixa devido à sua pequena potência.

Estão corretas apenas as afirmativas

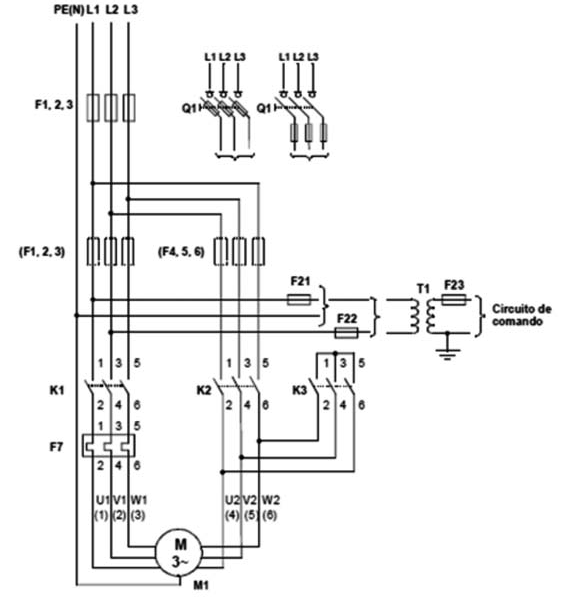

O diagrama a seguir representa um sistema de partida indireta estrela-triângulo para um motor trifásico de indução de 30 CV, 380/660 V, 42 A. Determine os valores de tensão e corrente medidos no contator K1, durante o tempo em que o motor estiver conectado para a partida em estrela.

Um motor elétrico trifásico foi dimensionado para atender a uma potência mecânica máxima de 21 hp. O rendimento desse motor é de 0,7 e seu fator de potência de 0,8. A tensão de alimentação desse motor é de 222$\sqrt{3}$ V e, na partida, a sua corrente é igual a 8 vezes a corrente nominal, qualquer que seja a configuração. Sabendo‐se que esse motor é acionado por uma chave estrela-triângulo, a sua corrente de partida é de

Dado: 1 hp = 746

O seguinte esquema unifilar representa um sistema de partida estrela-triângulo. Para quais valores de correntes os contatores K1, K2 e K3 deverão ser selecionados?

Assinale a alternativa que apresenta a função de uma chave estrela-triangulo utilizada para a partida de motores.

A figura abaixo representa o diagrama de comando de um sistema de reversão de um motor de indução trifásico. Nesse diagrama, os contatos 31/32 dos contatores K1, K2 e K3 têm a função de:

O circuito de comando de uma esteira transportadora equipada com cinco motores elétricos de indução está representado na Figura abaixo.

Nessa Figura, F é um fusível, RT são contatos de relés térmicos, BD são botoeiras desliga, BL são botoeiras liga e K são contatores. De acordo com esses dados e a Figura, é correto afirmar que, ao pressionar
