A figura abaixo apresenta as curvas de dois disjuntores, A e B, e a posição relativa de cada um deles, onde o disjuntor A encontra-se mais próximo das cargas:
A respeito desses disjuntores pode-se dizer que:
A
O disjuntor A corresponde a Curva I e o disjuntor B a Curva II e estão perfeitamente coordenados.
B
O disjuntor A corresponde a Curva I e o disjuntor B a Curva II e não estão coordenados para correntes de curto-circuito.
C
O disjuntor A corresponde a Curva II e o disjuntor B a Curva I e estão perfeitamente coordenados.
D
O disjuntor A corresponde a Curva II e o disjuntor B a Curva I e não estão coordenados para correntes de curto-circuito.
E
O disjuntor A corresponde a Curva II e o disjuntor B a Curva I e não estão coordenados para sobrecorrentes.
O uso de dispositivo diferencial-residual de alta sensibilidade deve ser especificado como meio de proteção de instalações e de pessoas.
A esse respeito, analise as afirmativas a seguir.
I. O uso de dispositivos de proteção a corrente diferencial-residual com corrente diferencial-residual nominal igual ou inferior a 30 mA é reconhecido como proteção adicional contra choques elétricos.
II. Para tomadas de corrente, o uso de dispositivo-residual de alta sensibilidade se aplica às tomadas com corrente nominal de até 25 A.
III. É obrigatória a utilização de dispositivo-residual de alta sensibilidade para os circuitos que alimentem tomadas de corrente situadas em áreas externas à edificação.
Está(ão) correta(s) a(s) afirmativa(s)
A
I, apenas.
B
II e III, apenas.
C
I e III, apenas.
D
I, II e III.
Sobre o uso de dispositivos DR (Diferencial Residual), assinale a alternativa INCORRETA:
A
Eles são projetados para detectar fugas de corrente para a terra.
B
Seu uso é obrigatório em ambientes que possam conter água, como banheiros.
C
Funcionam apenas em circuitos de corrente contínua.
D
Protegem contra choques elétricos em caso de falha no isolamento.
A respeito de medidas de proteção, é correto afirmar que:
A
as medidas de proteção individual em instalações elétricas possuem precedências sobre as de proteção coletiva;
B
as medidas de proteção coletiva devem ser planejadas e desenvolvidas considerando a análise de risco;
C
as medidas de proteção coletiva devem ser aplicadas sem procedimentos padronizados;
D
as medidas de proteção individual são de responsabilidade exclusiva daqueles que operam em áreas energizadas;
E
as medidas de proteções individual e coletiva não são complementares.
Os circuitos terminais de uma instalação elétrica não precisam ter condutor de proteção, pois essa é uma exigência apenas para circuitos de distribuição.
C
Certo
E
Errado
Um sistema de para-raios do tipo Ângulo de Proteção é composto de 4 captores posicionados, por meio de hastes, a 4 metros de altura, com ângulos de proteção de 30o . Esses captores devem proteger uma superfície de 12m por 16m.
A altura mínima que permite essa proteção é de
A
5,6m.
B
6,7m.
C
7,4m.
D
8,6m.
E
8,7m.
Relés de corrente diferencial para motores de indução precisam da coordenação com os ajustes de proteção de outros motores, para não serem sensibilizados por correntes de partida.
C
Certo
E
Errado
Chaves seccionadoras reversíveis são utilizadas para acionar unidades geradoras de emergência, com vistas a manter o funcionamento de uma instalação elétrica diante da perda de fornecimento por parte da rede principal.
C
Certo
E
Errado
No que diz respeito à proteção de transformadores trifásicos de potência, assinale a opção correta.
A
A corrente mínima de operação do elemento de proteção diferencial não leva em consideração os erros de medição dos transformadores de corrente.
B
A proteção de falta à terra restrita permite detectar faltas próximas ao ponto neutro do lado aterrado do transformador.
C
A proteção diferencial de transformadores é imune a corrente de energização.
D
A proteção diferencial de sequência negativa não permite detectar curtos-circuitos entre espiras.
E
A circulação de corrente de sequência zero no enrolamento delta de transformadores devido a curtos-circuitos monofásicos flui no sistema do lado estrela e não causa atuações indevidas.
O esquema de aterramento para os circuitos terminais em instalações elétricas de baixa tensão residencial é o:
A
TN-C.
B
TN-S.
C
TN-C-S.
D
TT.
E
IT.
Em relação ao problema da perda de campo de geradores síncronos, e seu respectivo sistema de proteção, julgue os itens seguintes.
I O referido evento pode ocasionar a perda de sincronismo do gerador elétrico com o sistema de potência em que o gerador está conectado.
II No caso dos geradores de polos lisos, o limite da potência reativa que a máquina passa a absorver diante da perda da sua excitação é determinado pelo limite de aquecimento da extremidade do núcleo do estator.
III No plano R-X, a zona de proteção de Berdy pode ser utilizada como elemento de atuação instantânea; ela é comumente sensibilizada quando o gerador está funcionando com carga leve.
IV Oscilações de potência com origem no sistema elétrico onde o gerador síncrono está conectado interferem nos ajustes de tempo de atuação da proteção contra perda de campo.
Assinale a opção correta.
A
Apenas os itens I, II e III estão certos.
B
Apenas os itens I, II e IV estão certos.
C
Apenas os itens I, III e IV estão certos.
D
Apenas os itens II, III e IV estão certos.
E
Todos os itens estão certos.
A rede elétrica interna de 13,8 kV de um consumidor é protegida por meio de um relé secundário de sobrecorrente e um disjuntor de média tensão.
Para ser sensibilizado de maneira adequada, esse relé necessita dos sinais de corrente advindos dos transformadores de corrente (TCs), onde estes devem ter suas relações de transformação adequadamente especificadas.
Sabendo que a potência de curto-circuito trifásica próximo ao relé é de 28 MVA, o TC deve ter relação de transformação de, no mínimo,
A
50:5.
B
75:5.
C
200:5.
D
500:5.
E
1500:5.
No projeto de uma instalação elétrica de uma residência, é necessário projetar o disjuntor que irá proteger um circuito que contém um chuveiro elétrico, que funciona em 220V.
Para esse circuito, o disjuntor mais adequado é aquele com curva característica de disparo do tipo
A
B.
B
C.
C
D.
D
K.
E
KM.
Com relação ao aterramento elétrico, analise as afirmativas a seguir.
I. No sistema TN-S, o condutor neutro e o condutor de proteção são distintos, enquanto no sistema TN-C as funções do condutor neutro e do de proteção são combinadas em um único condutor.
II. O aterramento funcional pode ser definido como a ligação do condutor de uma das fases, geralmente na entrada de energia, à terra.
III. Máquinas e equipamentos alimentados em baixa tensão deverão ter suas carcaças (invólucros) aterrados, visando proteger contra choque elétrico indireto, conforme descrevem as normas técnicas brasileiras.
Estão corretas as afirmativas
A
I e II, apenas.
B
I e III, apenas.
C
II e III, apenas.
D
I, II e III.

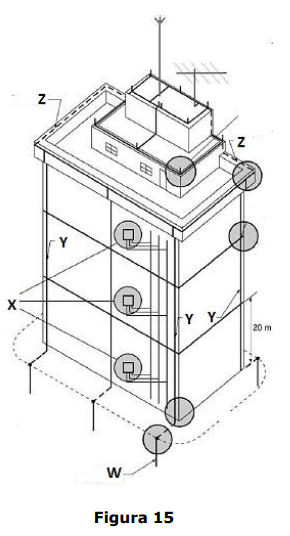

Analise a Figura 15 abaixo:
Referente a um Sistema de Proteção de Descargas Atmosféricas (SPDA), relacione as indicações dos elementos X, Y, Z e W do sistema representado esquematicamente na Figura 15 às suas respectivas descrições.
( ) Rede Captora de descargas.
( ) Descidas.
( ) Aterramento.
( ) Equipotencializações, em cada pavimento, com a rede elétrica e com as ferragens estruturais.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
X – Y – Z – W.
B
W – Z – Y – X.
C
Z – Y – W – X.
D
Y – Z – X – W.
E
W – Z – X – Y.
O ERAC – Esquema Regional de Alívio de Carga por Subfrequência, é um sistema especial de proteção, gerenciado pelo ONS (Operador Nacional do Sistema), que possui o objetivo de reestabelecer o equilíbrio entre a carga e a geração do sistema após a ocorrência de contingências severas, quando um grande bloco de geração é desconectado. O ERAC atua por meio de relés de taxa de variação de frequência no tempo (Δf/Δt) em uma janela de frequência e/ou por meio de relés de frequência absoluta, que atuam desligando automaticamente as cargas previamente estabelecidas, sempre que forem atingidos os valores pré-definidos de taxa de frequência, frequência absoluta e, caso exista, temporização. Qual é a frequência absoluta de referência para atuação do ERAC na região Sul?
A
58,5 Hz.
B
59,5 Hz.
C
60,0 Hz.
D
59,9 Hz.
E
59,8 Hz.
Qual das alternativas a seguir corresponde ao uso adequado do relé fotoelétrico em iluminação pública?
A
Ele é usado apenas para medir o consumo de energia das lâmpadas.
B
O relé fotoelétrico controla o acendimento e o apagamento automático das lâmpadas.
C
Sua principal função é atuar como disjuntor para proteção da lâmpada.
D
É exclusivo para circuitos internos de baixa potência.
Em projetos de circuitos com Transistores de Efeito de Campo Metal-Óxido-Semicondutor (MOSFETs) de canal n tipo enriquecimento, a polarização do MOSFET é uma etapa essencial. Para obter a saturação como modo de operação, é comum garantir a formação do canal n e fazer a interconexão de dois de seus terminais. Essa configuração é amplamente utilizada para projeto de espelhos de corrente. Nessa configuração, os terminais curtos-circuitados são (A) porta e fonte. (B) fonte e dreno. (C) porta e dreno. (D) corpo e porta
A
porta e fonte.
B
fonte e dreno.
C
porta e dreno.
D
corpo e porta.
O dispositivo residual (DR) pode ser utilizado nos casos em que o esquema de aterramento contempla o uso de dois condutores que desempenham as funções de neutro e de proteção de forma separada.
C
Certo
E
Errado
Considerando os dispositivos e os conceitos de proteção de sistemas elétricos, relacione adequadamente as colunas a seguir.
1. Relé de sobrecorrente.
2. Disjuntor.
3. Transformador de corrente.
4. Relé diferencial.
5. Proteção contra faltas à terra.
( ) Compara as correntes em dois pontos de um circuito, atuando em caso de desequilíbrio.
( ) Interrompe a passagem de corrente elétrica em um circuito, quando ele é percorrido por uma corrente superior à nominal.
( ) Mede a corrente elétrica e fornece um sinal proporcional a ela para outros dispositivos de proteção.
( ) Destinado a proteger os equipamentos elétricos contra danos causados por correntes de falta à terra.
( ) Dispositivo de manobra que pode interromper a passagem de corrente em condições normais ou de falta.
A sequência está correta em
A
2, 5, 4, 3, 1.
B
3, 2, 1, 4, 5.
C
4, 1, 3, 5, 2.
D
1, 2, 5, 4, 3.
