Questões de Concurso sobre Teoremas: Superposição, Thévenin, Norton

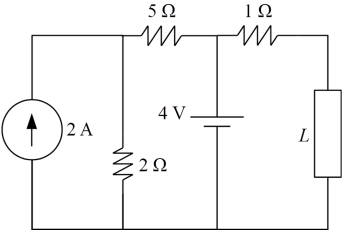

Considere o circuito abaixo e calcule os parâmetros do circuito equivalente de Thévenin do ponto de vista da carga L.

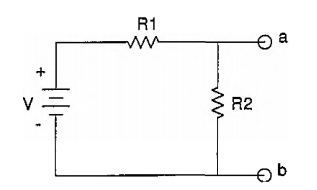

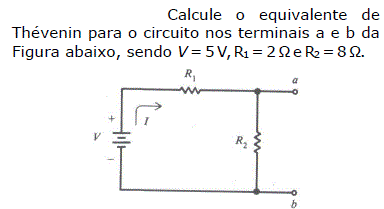

Dado o circuito abaixo, calcule o valor da fonte de tensão equivalente Thevenin observada pelos terminais "a" e "b" e assinale a opção correta.

Dados: V = 20 v

R1 = 16 ohms

R2 = 4 ohms

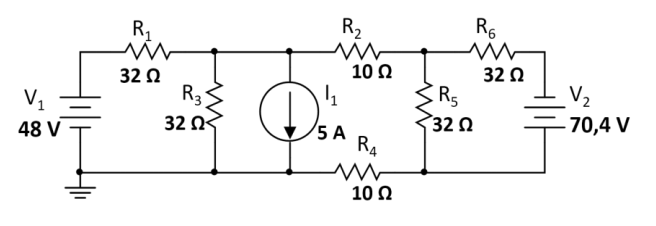

Qual o valor aproximado do módulo da queda de tensão aplicada sobre o resistor 2 (V_R2) para o circuito representado na figura abaixo?

Analise o circuito abaixo:

Os valores da fonte de corrente e da resistência para o equivalente de Norton visto dos terminais A e B são, respectivamente:

O equivalente de Thévenin representado a seguir está encerrado numa “caixa preta” em que só se tem acesso aos terminais a e b.

Pode-se determinar V_th e R_th

Analise o circuito abaixo, sabendo-se que I₁ = 30 mA, E₂ = 200 V, R₁ = 8 kΩ, R₂ = 2 kΩ e a resistência de carga R_L = 1 kΩ.

A corrente equivalente de Norton e a resistência equivalente de Norton para esse circuito em relação aos pontos A e B são, respectivamente:

Em algumas situações, a análise de circuitos elétricos se baseia no que acontece em um par específico de terminais. Nesse contexto, os teoremas de Thévenin e Norton figuram como técnicas de grande utilidade, pois são capazes de reduzir qualquer circuito linear em versões simplificadas compostas, em ambos os casos, por uma fonte e uma impedância. Em relação às características dos circuitos equivalentes de Thévenin e Norton, bem como ao processo de obtenção de ambos os circuitos, assinale a alternativa correta.

Considere o circuito a seguir.

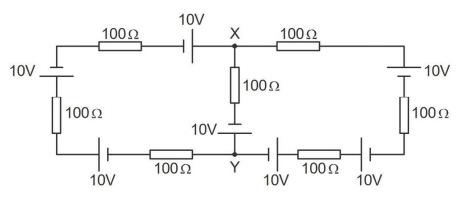

No ramo entre os nós X e Y, a corrente elétrica é igual a:

Para o circuito apresentado abaixo têm-se os seguintes valores: E₁ = 10 V, E₂ = 6 V, R₁ = 100 Ω, R₂ = 60 Ω e a resistência de carga R_L = 1 kΩ.

A tensão equivalente de Thévenin e a resistência equivalente de Thévenin para esse circuito em relação aos pontos A e B são, respectivamente:

A figura a seguir mostra um circuito elétrico e o respectivo circuito equivalente de Thévenin.

Os valores da tensão V_Th e da resistência R_Th do circuito equivalente de Thevénin são, respectivamente,

No circuito elétrico CC apresentado na figura acima, deseja-se calcular a corrente I_x. Para resolver o problema, optou-se por aplicar o princípio da superposição, técnica esta que permite obter separadamente as contribuições de cada fonte do circuito para a grandeza elétrica a ser calculada. Nesse contexto, é correto afirmar que as contribuições das fontes de 10 V, 5 V e 3 A para a corrente I_x serão, respectivamente, iguais a

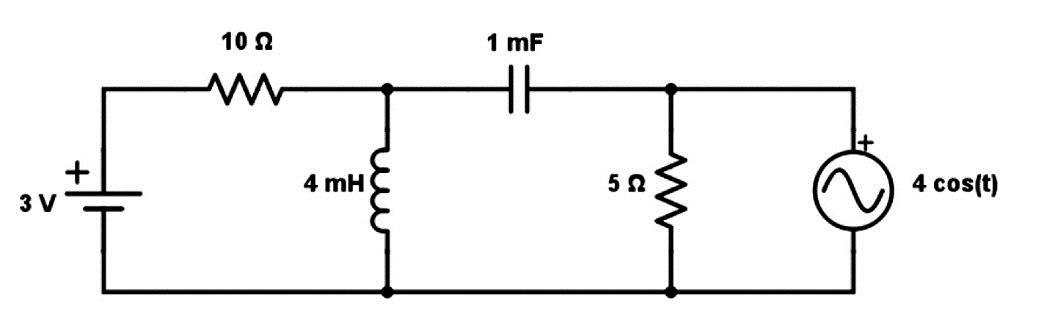

Considere que o circuito apresentado ao lado opera em regime permanente.

Assinale a alternativa cujo método de análise permite determinar o comportamento da corrente que percorre o resistor de 5 Ω.

O circuito equivalente Thèvenin, em relação aos terminais CD do circuito da Figura 06, possui tensão e resistência iguais a:

Figura 06

As figuras I e II ilustram um circuito elétrico linear que foi testado em laboratório em duas diferentes situações. Na primeira situação (figura I), os terminais do circuito foram conectados a um resistor de resistência 4 kΩ e a uma fonte de 8 V, o que resulta em uma corrente de 0 A. Na segunda situação (figura II), os terminais do circuito foram conectados a um resistor de resistência 2 kΩ e a uma fonte de 4 V, gerando com isso uma corrente de 2 mA.

A partir dessas informações, assinale a opção correta, relativa aos circuitos equivalentes de Thévenin e de Norton desse circuito elétrico linear.

Observe a figura a seguir.

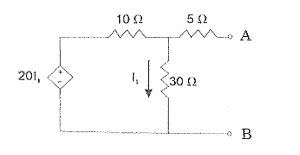

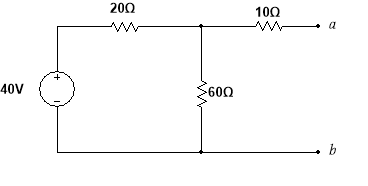

Analise o circuito da figura acima e assinale a opção que apresenta o valor da resistência equivalente de Thévenin, entre os pontos A e B desse circuito.

O valor correto da grandeza faltante na figura abaixo é:

Os teoremas de Norton e de Thévenin são utilizados para análise de circuitos e consistem em ferramentas essenciais ao Engenheiro Eletricista. De acordo com as definições do teorema de Norton e de Thévenin, assinale a alternativa correta.

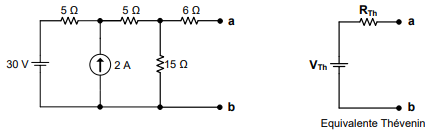

Um circuito equivalente de Thévenin consiste em uma fonte de tensão independente (VTh) ligada em série com um resistor (RTh) em substituição a interligação de fontes e resistores. No circuito da figura abaixo, os valores de VTh e RTh são, respectivamente:

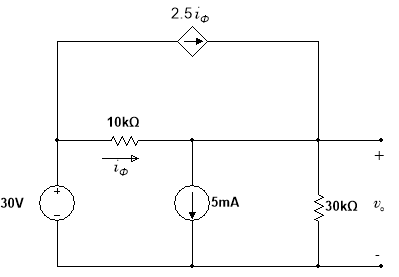

Na análise de circuitos, o princípio da superposição estabelece que quando o circuito é alimentado por mais de uma fonte independente de energia, a resposta total é a soma das respostas individuais de cada fonte agindo separadamente. Aplicando-se o princípio da superposição no circuito da figura abaixo para o cálculo de ν₀ chegamos ao resultado aproximado de:
