Considerando o circuito equivalente de Thévenin, para a rede à esquerda dos pontos A e B, a máxima transferência de potência da fonte para o Resistor 6 (R6) ocorreria se o mesmo tivesse o valor de:


A

1549 Ω.


B

1200 Ω.


C

1666,7 Ω.


D

557,66 Ω.


E

2000 Ω.

O Teorema da Superposição pode ser aplicado para analisar circuitos em Engenharia Elétrica contendo uma ou mais fontes que não estejam em série nem em paralelo. De acordo com as definições do Teorema da Superposição, assinale a alternativa correta.


A

A corrente através de um elemento, ou a tensão entre seus terminais, em um circuito linear bilateral, é igual à soma algébrica das resistências ou das tensões produzidas, linearmente dependentes de cada uma das fontes ou resistências.


B

A potência total fornecida a um elemento resistivo deve ser determinada usando a corrente individual que o atravessa ou a tensão total entre seus terminais elevada ao cubo.


C

A corrente através de um elemento, ou a tensão entre seus terminais, em um circuito linear bilateral, é igual à soma algébrica das correntes ou das tensões produzidas independentemente por cada uma das fontes.


D

Para analisar um circuito pelo Teorema da Superposição, é necessário isolar cada fonte independentemente, removendo as demais, fazendo com que fontes de corrente fiquem em curto-circuito e fontes de tensão estejam abertas.


E

O princípio da superposição pode ser utilizado para calcular a potência de um circuito, pois a dissipação de potência em um resistor varia com o dobro da corrente ou da tensão, portanto, de efeito não linear.

Imagem associada para resolução da questão

Acerca do circuito apresentado na figura, assinale a opção correta.


A
A corrente e a tensão do resistor de resistência 2 kΩ são, respectivamente, iguais a 2 mA e 4 V.

B
A contribuição da fonte de corrente para o valor de Vo é de 4 V.

C
A contribuição da fonte de tensão para o valor de Vo é de 1 V.

D
Se os valores da fonte de tensão e da fonte de corrente forem duplicados, então a tensão Vo será quadruplicada.

E
A tensão de Thévenin do circuito apresentado a partir dos terminais do resistor de resistência 6 kΩ é igual a 3 V.

Imagem associada para resolução da questão


O equivalente de Thévenin, visto do resistor de 1 Ω, é composto por


A

uma fonte de tensão de 20 V em série com um resistor de 4 Ω.


B

uma fonte de tensão de 20 V em série com um resistor de 5 Ω.


C

uma fonte de tensão de 20 V em série com um resistor de 1 Ω.


D

uma fonte de tensão de 4 V em série com um resistor de 1 Ω.


E

uma fonte de tensão de 4 V em série com um resistor de 4 Ω.

O valor da fonte de corrente do circuito equivalente de Norton para a rede à esquerda dos pontos A e B:


A

0,015 A.


B

0,10 A.


C

0,072 A.


D

0,055 A.


E

0,068 A.

Considerando os teoremas de Thévenin e Norton, analise as assertivas abaixo.


I. Esses teoremas são chamados de métodos de solução por redução de circuitos.

II. O teorema de Norton estabelece que qualquer circuito linear visto de um porto pode ser representado por uma fonte de tensão (igual à tensão do porto em circuito aberto) em série com uma impedância (igual à impedância do circuito vista desse porto).

III. O teorema de Thévenin estabelece que qualquer circuito linear visto de um porto pode ser representado por uma fonte de corrente (igual à corrente do porto em curto-circuito) em paralelo com uma impedância (igual à impedância do circuito vista desse porto).


É correto o que se afirma em


A

I e II, apenas.


B

II, apenas.


C

I e III, apenas.


D

I, apenas.


E

III, apenas.

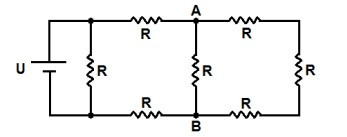

A figura abaixo apresenta um circuito composto de uma fonte de corrente contínua e sete resistores. A ddp da fonte é igual a U e as resistências de todos os resistores são iguais a R.

Imagem associada para resolução da questão

O equivalente de Thèvenin visto dos pontos A e B é composto, respectivamente, por uma fonte e uma resistência de Thèvenin iguais a:


A

U/3 e 3R/4;


B

U/11 e 11R/4;


C

3U/11 e 3R/4;


D

3U/11 e 11R/4;


E

3U/11 e 11R/4.

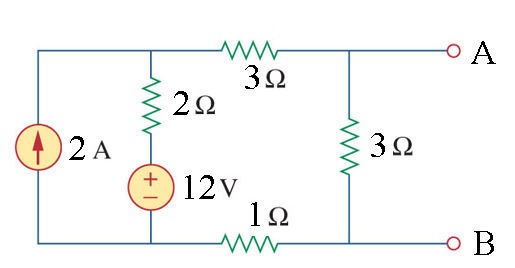

Considere o circuito a seguir e calcule a corrente de Norton (terminais A e B). Assim, assinale a alternativa que mais se aproxima de sua resposta:

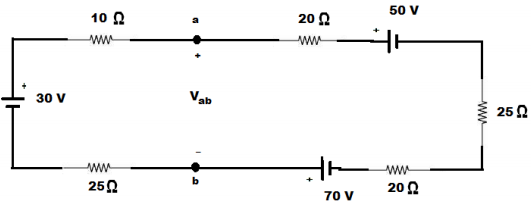

Imagem associada para resolução da questão


A


B


C


D


E

Nenhuma das alternativas anteriores.

O circuito apresentado abaixo é composto por uma fonte senoidal U, seis resistores, um capacitor de 100 x 10-6 F e um indutor de 10 x 10-3 H. A ddp da fonte é igual a 80 V e valor de R igual a 10 Ω.

Imagem associada para resolução da questão

A frequência da fonte, em hertz, para que o fator de potência do circuito seja igual à unidade e a potência elétrica dissipada pelo circuito, em watts, são, respectivamente, iguais a:


A

103 /2π e 320;


B

103 /π e 320;


C

103 /3π e 160;


D

103 /2π e 160;


E

103 /π e 160.

Para que uma carga resistiva receba a máxima transferência de potência de um circuito CC linear e bilateral, é CORRETO afirmar que, o valor desta carga tem que ser igual:


A

Ao triplo da resistência Thévenin do circuito CC linear e bilateral.


B

À metade da resistência Thévenin do circuito CC linear e bilateral.


C

Ao dobro da resistência Thévenin do circuito CC linear e bilateral.


D

À resistência Thévenin do circuito CC linear e bilateral.

Um circuito elétrico é composto de uma fonte com ddp igual a U alimentando dois resistores em série iguais a R e 2R. O equivalente de Norton visto pelos terminais do resistor igual a R é composto por uma fonte de corrente e uma resistência de Norton, respectivamente, iguais a:


A

2U/R e R/3;


B

2U/R e 2R/3;


C

U/3R e R/3;


D

U/2R e 2R/3;


E

U/2R e 2R.

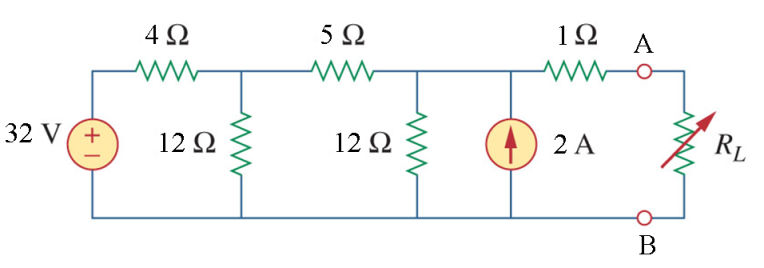

Calcule a resistência de Thevenin, à esquerda dos terminais A e B, para o circuito ilustrado a seguir. Marque a alternativa que mais se aproximada da resposta correta:

Imagem associada para resolução da questão


A

4,8


B

3


C

1


D

5,8


E

12
