No sistema de controle em malha fechada descrito no diagrama de blocos da Figura a seguir, o sinal de erro atuante E(s) está definido como a diferença entre o sinal de referência R(s) e o sinal de realimentação negativa.


Imagem associada para resolução da questão


Considerando-se esse diagrama de blocos, a função de transferência do sinal de referência R(s) para o sinal de erro atuante E(s) é


A


B


C


D


E

Um sistema linear de controle cuja função de transferência de malha aberta é do tipo 1 apresenta, quando em malha fechada, erro de acompanhamento nulo, em regime permanente, para entrada de referência constante.


C

Certo


E

Errado

Considere que o modelo no domínio do tempo de um sistema dinâmico seja uma equação diferencial linear ordinária de segunda ordem. Nesse caso, se o sistema for superamortecido, em sua representação no domínio da frequência, a função de transferência correspondente terá dois polos complexos conjugados.


C

Certo


E

Errado

Em um reator nuclear, a malha de controle de temperatura do circuito utiliza um controlador GC(s)=KC para ajustar a vazão do refrigerante. O sistema completo é modelado com a seguinte função de transferência de malha aberta.


Imagem associada para resolução da questão


Sendo a entrada de referência um degrau unitário


Imagem associada para resolução da questão


e, considerando o requisito de alta precisão do setor nuclear, determine o valor mínimo de KC para que o erro em regime permanente e(∞) não ultrapasse 0,5%.


A

KCmin = 200


B

KCmin = 199


C

KCmin = 100


D

KCmin = 99,5


E

KCmin = 19,9

Considere as funções reais f e g, tal que f(x) - g(x) = 0, para todo x . Para resolver a equação, é necessário usar o Método da Bisseção de Newton Raphson, considerando que o erro cometido é menor ou igual a 0,001 no intervalo [1,2]. Sendo assim, quantas iterações, no mínimo, são necessárias para garantir o erro estipulado? (Considere: log 5 = 0,698)


A

8


B

9


C

10


D

11


E

12

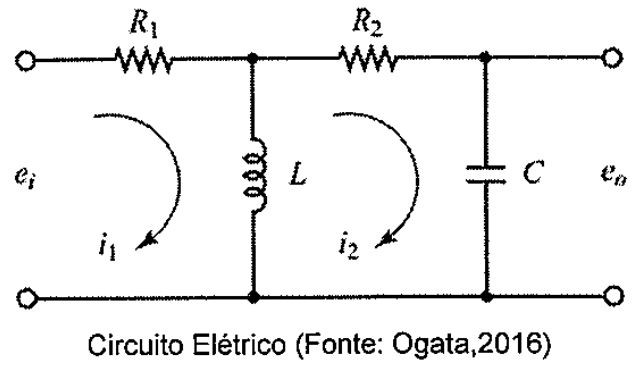

Examine o circuito abaixo.


Imagem associada para resolução da questão


Qual é a função de transferência, do circuito apresentado acima, onde e0(t) é a tensão de saída, ei(t) é a tensão de entrada, R₁ = R₂ = 1Ω, L = 1H е C = 1F?


A


B


C


D


E

Em um sistema de controle de temperatura de um trocador de calor, a variável controlada é a temperatura de saída do fluido, e a variável manipulada é a vazão de vapor fornecida por uma válvula pneumática.

Durante a fase de projeto, o engenheiro modela o sistema pela seguinte função de transferência linearizada:



onde 𝐾 representa o ganho do processo e 𝜏 é a constante de tempo térmica do sistema. Com base nesses conceitos, analise as afirmativas a seguir:


I. A constante de tempo 𝜏 indica a rapidez da resposta do sistema a uma perturbação, sendo tanto menor quanto mais rápido o processo atingir o regime permanente.

II. O ganho 𝐾 representa a sensibilidade do processo, isto é, a razão entre a variação da variável de saída e a variação da variável manipulada em regime permanente.

III. O controlador ajusta a válvula com base na comparação entre o valor medido e o valor de referência em um sistema de malha aberta.


É correto o que se afirma em


A

I, apenas.


B

II, apenas.


C

I e II, apenas.


D

I e III, apenas.


E

II e III, apenas.

Em um circuito elétrico, a associação em série entre um indutor L e um resistor R está conectada a uma fonte de tensão senoidal ve(t). A tensão de saída desse circuito, vs(t), é medida nos terminais de R. A partir dessas informações, assinale a opção que corresponde à função de transferência Hs=


A


B


C


D


E

Considere o seguinte sistema de controle.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2026.


Assumindo condições ideais, a saída Y(s) é


A

Y(s) = [G2(s) / (1 + G1(s)G2(s)H(s))] D(s) + [G1(s)G2(s) / (1 + G1(s)G2(s)H(s))] R(s).


B

Y(s) = [G2(s) / (1 + G1(s)G2(s)H(s))] D(s) / [G1(s)G2(s) / (1 + G1(s)G2(s)H(s))] R(s).


C

Y(s) = [G2(s) / (1 + G1(s)G2(s)H(s))] D(s) - [G1(s)G2(s) / (1 + G1(s)G2(s)H(s))] R(s).


D

Y(s) = [G1(s)G2(s) / (1 + G1(s)G2(s)H(s))] R(s) + [G2(s) / (1 + G1(s)G2(s)H(s))] D(s).

Considere um sistema linear invariante no tempo com função de transferência em malha aberta 𝑮(𝒔) e realimentação unitária. A função de transferência em malha fechada é:


𝑻(𝒔) =


Se 𝑮(𝒔) = , é correto afirmar que


A

o sistema é tipo 0.


B

o sistema possui erro nulo para entrada degrau.


C

o sistema é instável para qualquer ganho.


D

o sistema possui dois polos reais negativos.


E

o sistema é não mínimo.

O sistema abaixo é representado em espaço de estados.



No domínio da frequência, tal sistema terá um zero em qual ponto?


A

-2


B

0


C

1


D

2


E

4

Considere uma função de transferência G(s) abaixo.



Calcule o erro em estado estacionário para uma entrada em degrau unitário com uma malha fechada e realimentação também unitária e assinale a opção correta.


A

0


B


C


D


E

2

O modelo de um sistema linear de 2⁠ª ordem, no domínio de Laplace, é representado por uma função de transferência G(s) que liga a entrada x(t), cuja Transformada de Laplace (TL) é X(s), a uma saída y(t), cuja TL é Y(s), dada por:



Considere a aplicação de um degrau unitário, como sinal temporal na entrada desse sistema x(t) = u(t).


A resposta temporal na saída será oscilatória e com frequência natural amortecida (d), em rad/s, igual a


A

10,0


B

9,5


C

8,0


D

5,0


E

4,5

Quando projetamos um sistema de ar-condicionado e ventilação mecânica, é necessária uma análise da complexidade necessária ao projeto para o fim ao qual se destina. Um dos itens mais importantes é o cálculo da carga térmica do ambiente que leva em conta o calor que entra e sai de cada ambiente ou que é gerada nele.


Em relação a carga térmica, avalie as afirmativas a seguir


I. Entram no cálculo a radiação solar através de superfícies transparentes, a condução térmica através de paredes, tetos e divisões internas e externas do ambiente, o calor gerado pelos ocupantes, equipamentos elétricos e iluminação, ventilação e infiltração de ar.

II. Os principais métodos descritos pela ABNT NBR 16401 para o cálculo de carga térmica são: o método das Séries Temporais Radiantes, o método de Funções de Transferência e por fim, o método da Diferença de Temperatura de Carga Térmica e Fatores de Carga Térmica.

III. O método das Séries Temporais Radiantes e o método de Funções de Transferência consideram os processos de transferência de calor entre os ambientes externo e interno, e as gerações de calor internas, tais como, pessoas, equipamentos e iluminação.


Está correto o que se afirma em


A

I e III, apenas.


B

I e II, apenas.


C

II, apenas.


D

I, II e III.


E

III, apenas.

Um analista do setor de Controle e Confiabilidade de Reatores de uma empresa nuclear está conduzindo a validação de um novo loop de controle para o sistema de Regulação de Pressão de um Vaso de Compensação de Volume, um componente essencial de segurança.

Durante um ensaio de resposta ao degrau unitário, o analista verifica que a variável de saída do sistema de pressão apresenta um comportamento suave, sem oscilações e sem sobressinal, com crescimento exponencial monotônico até atingir o valor final em regime permanente.

Com base nas características da resposta transitória observada, esse comportamento dinâmico é mais precisamente modelado por um sistema fundamental


A

de primeira ordem.


B

de segunda ordem.


C

não linear.


D

crítico


E

instável.

Um circuito elétrico é representado por um modelo de sistema linear e tem como entrada uma fonte de tensão vi(t) e como saída a tensão vo(t) medida no circuito.


A função de transferência desse sistema, no domínio de Laplace, é assim definida:



Considerando-se um impulso na entrada vi(t) = (t), a expressão matemática do sinal de saída, vo(t), no domínio do tempo, para valores de t > 0, é


A

4e-2t + 3e-3t


B

5e-3t + 2e-2t


C

4e-t + 3e-2t


D

7e-2t + 18e-3t


E

6e-2t + 5e-3t

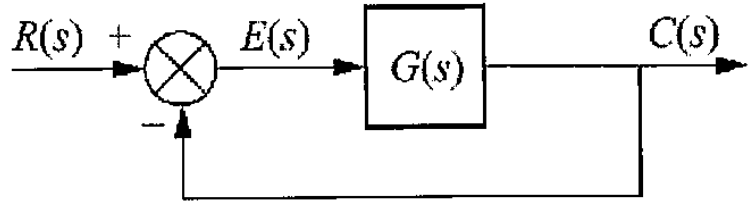

Examine o diagrama de blocos da figura abaixo.


Imagem associada para resolução da questão

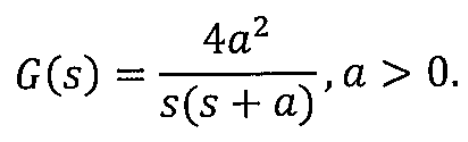

Considere um sistema de controle com realimentação unitária negativa, representado pelo diagrama de blocos da figura, onde a função de transferência do ramo direto é dada por:


Imagem associada para resolução da questão


A resposta desse sistema para um entrada degrau unitário com frequência natural igual a 2 rad/s é igual a:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão
