Questões de Concurso sobre Proteção de sistemas elétricos

Os Dispositivos de Proteção contra Surtos (DPS) devem ser instalados corretamente para a garantia da funcionalidade do dispositivo e da proteção da instalação e de seus usuários. Suponha que a linha elétrica de energia que chega à edificação não inclua neutro.

Quando instalado junto ao ponto de entrada da linha na edificação ou no quadro de distribuição principal, os DPS

A chave fusível, também conhecida como chave seccionadora fusível, é um dispositivo de proteção utilizado em sistemas elétricos para interromper o fluxo de corrente. Diante disso, analise as afirmativas a seguir.

I. Com a utilização da ferramenta load buster pode-se operar a chave fusível com circuito a plena carga.

II. Na aquisição de uma chave fusível indicadora unipolar é necessário especificar a corrente nominal, a tensão nominal, a capacidade de interrupção simétrica e assimétrica, tensão suportável de impulso, distância de escoamento, entre outros dados que sejam considerados importantes.

III. Um dos materiais utilizados como elo fusível é uma liga de estanho.

IV. As chaves fusíveis podem ser constituídas de um ou dois isoladores.

Assinale a alternativa CORRETA.

Determinação das correntes de curto-circuito presumidas: As correntes de curto-circuito presumidas devem ser determinadas em todos os pontos da instalação julgados necessários. Essa determinação pode ser efetuada por cálculo ou por medição. Na proteção contra curtos-circuitos de condutores em paralelo pode ser usado um único dispositivo de proteção ou mais de um. Assinale a alternativa que apresenta qual critério deve ser observado quando a proteção de condutores em paralelo contra curtos-circuitos for provida com o uso de mais de um dispositivo.

O esquema de aterramento que isola eletricamente parte da instalação por meio de um transformador de isolação e que diante da primeira falta para o terra não há abertura de dispositivos de proteção é o:

Linhas elétricas é definida: Conjunto constituído por um ou mais condutores, com os elementos de sua fixação e suporte e, se for o caso, de proteção mecânica, destinado a transportar energia elétrica ou a transmitir sinais elétricos. Analise as afirmativas abaixo.

I. Clites: Suportes de base contínua, espaçados entre si, nos quais é fixado mecanicamente um cabo ou um eletroduto.

II. Eletroduto: Elemento de linha elétrica fechada de seção circular ou não, destinado a conter condutores elétricos providos de isolação, permitindo tanto a enfiação como a retirada destes.

III. Uma canaleta pode ser parte, ou não, da construção da edificação.

IV. Os eletrodutos devem ser suficientemente fechados em toda sua extensão, de modo que os condutores não possam ser instalados e/ou retirados por puxamento e por inserção.

Assinale a alternativa correta.

As redes de distribuição aéreas estão sujeitas a diversas contingências, destacando-se os curtos-circuitos relacionados à vegetação e aos eventos climáticos. Para minimizar os impactos causados por estes curtos-circuitos, as empresas de distribuição utilizam a combinação Religador-Fusível (Religador elemento protegido e fusível elemento protetor) para minimizar os impactos negativos, como desligamento de cargas, devido à contingência. Considerando que estes dispositivos devem operar de maneira coordenada e seletiva para que os impactos sejam minimizados, assinale a alternativa correta.

Em um sistema elétrico industrial, a proteção e coordenação dos dispositivos é fundamental para garantir a segurança das instalações e dos usuários. Essa proteção deve ser realizada de forma coordenada para evitar desligamentos desnecessários do sistema. Assinale como essa proteção coordenada é realizada em sistemas de baixa e média tensão.

Em uma subestação de energia elétrica de distribuição, o uso dos transformadores de corrente (TC) se destina a

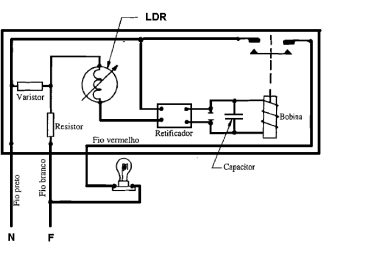

Considerar o diagrama abaixo:

O diagrama representa a lógica de funcionamento de um relé do tipo:

Entre os requisitos de um sistema de proteção, inclui-se a seletividade, que define zonas de cobertura de proteção para cada elemento de proteção.

O modelo de sistema de proteção contra descargas atmosféricas (SPDA) que tem como caracteristica o volume de proteção propiciado por um cone, em que o ângulo da geratriz em relação à vertical varia de acordo com o nível de proteção desejado e a uma altura especifica da construção, sendo também conhecido como método do ângulo de proteção é do tipo:

Os fusíveis são dispositivos elétricos que podem interromper a alimentação de um circuito ao romperem o seu filamento interno. Cada fusível tem sua categoria especificada utilizando duas letras a primeira letra indica em que tipo de sobrecorrente o fusível irã atuar e a segunda que tipo de equipamento o fusível é indicado para proteger. Assim o fusível “aM” é para proteção de:

Quando um agrupamento de motores é alimentado por um circuito de distribuição, a determinação da corrente máxima do fusível de proteção deve obedecer a alguns critérios. Identifique quais das afirmativas abaixo correspondem a esses critérios e assinale a alternativa correta.

I. Cada motor deve estar provido de proteção individual contra sobrecargas.

II. A proteção não deve atuar para qualquer condição de carga normal do circuito.

III. A corrente nominal do fusível do agrupamento de motores deve suportar o somatório da maior corrente de partida entre os motores e das correntes nominais dos demais motores.

IV. Motores abaixo de 30 cv não precisam de proteção individual contra sobrecargas.

Componente da instalação elétrica capaz de reconhecer pequenas fugas de corrente e atuar desligando o circuito onde está ocorrendo o problema:

A equipe de engenharia de uma empresa hipotética deverá fazer o ajuste de um relé de sobrecorrente de fase a ser instalado no lado de alta tensão de um transformador de potência trifásico de 2500$\sqrt{3}$ kVA, 40 kV – 200 V, $\Delta$ - Y. Sabe-se que o transformador admite uma sobrecarga de 20%, e que o transformador de corrente empregado no sistema é de 100:5 A.

Diante do exposto, verifica-se que a máxima corrente de sobrecarga vista pelo relé, em A, é:

Os disjuntores termomagnéticos com curva de disparo do tipo C devem atuar para correntes de curto-circuito entre:

Quando um disjuntor ou fusível atua, desligando algum circuito ou a instalação inteira, a causa pode ser uma sobrecarga ou um curto circuito. A ocorrência de desligamentos frequentes é um sinal de sobrecarga, o que indica a necessidade da troca dos disjuntores ou fusíveis por outros de maior corrente, evitando a sobrecarga no sistema.

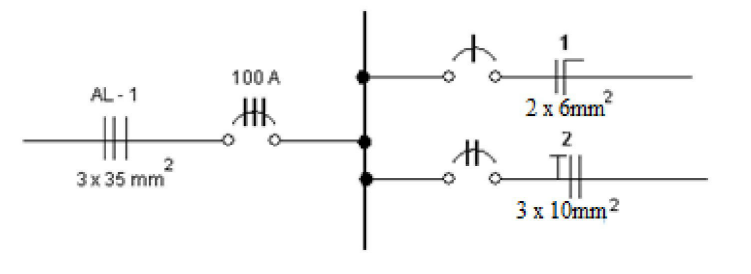

Dimensione o disjuntor para o circuito 1, que apresenta potência na carga de 4 KW. O condutor de cobre com isolação em PVC foi instalado na maneira B2, sendo o valor da corrente conforme tabela de corrente do condutor. Tensão de fase de 127 V.

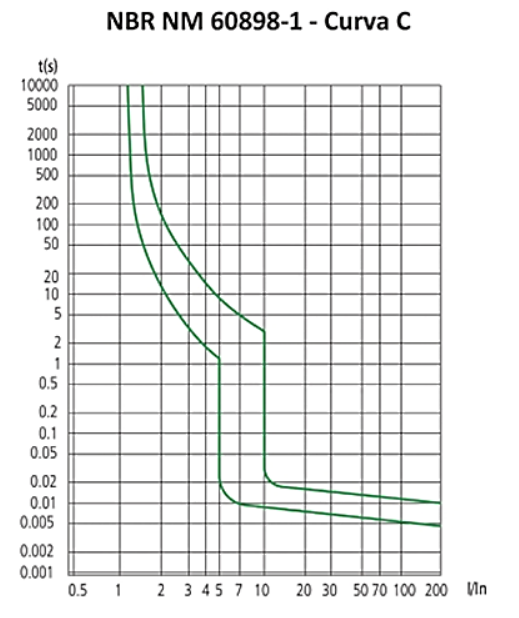

De acordo com o gráfico da curva C de um disjuntor, determine o tempo mínimo para o acionamento do dispositivo de proteção se a carga estiver ligada em um circuito AC em um disjuntor de corrente nominal de 10 A e houver uma sobrecarga de 20 A.

Instalações elétricas estão sujeitas a ocorrência de curtos-circuitos que podem ou não envolver a terra. Assinale a alternativa que contém dispositivos utilizados em instalações de média tensão na proteção contra os curtos-circuitos.
