Ano:
2023
Prova:
FUNDEP - CEMIG - Técnico - Área: Eletrônico - 2023
Sobre os esquemas de aterramento da rede elétrica, assinale com V as afirmativas verdadeiras e com F as falsas.
( ) No esquema TT, o neutro da fonte é diretamente aterrado, estando as massas ligadas a um eletrodo de aterramento eletricamente independente do eletrodo da fonte.
( ) No esquema TN, o neutro da fonte é ligado diretamente à terra, estando as massas da instalação ligadas a esse ponto por meio de um condutor de proteção.
( ) No esquema IT, o aterramento das massas é realizado por meio da inserção de uma impedância de valor elevado.
( ) No esquema TN-S, a função de neutro e de condutor de proteção é ser exercida pelo mesmo condutor.
( ) No esquema TT, a corrente de falta fase-massa tem seu valor limitado pela resistência de terra.
Assinale a sequência correta.
A
V F F V F
B
F V V V V
C
F F V F F
D
V V F F V
O uso de dispositivos de proteção a corrente diferencial-residual (DR):
A
não dispensa, em nenhuma hipótese, o uso de condutor de proteção.
B
dispensa, em alguns casos, o uso de condutor de proteção.
C
dispensa o uso de condutor de proteção somente se for um DR de alta voltagem.
D
dispensa totalmente o uso de condutor de proteção.
Para que seja aplicado o princípio da superposição, basta que se substitua a fonte de tensão por um circuito aberto e a fonte de corrente por um curto-circuito.
C
Certo
E
Errado
A respeito do para-raios, assinale a opção correta.
A
A máxima tensão de operação do para-raios é a tensão máxima de descarga elétrica que pode ocorrer no para-raios antes que este derreta.
B
A tensão residual é a tensão que aparece no para-raios mesmo antes de haver uma descarga elétrica no para-raios.
C
A corrente de descarga nominal é a grandeza física utilizada para classificar para-raios.
D
A tensão de ionização é o valor de tensão que consegue ionizar o ar ao redor do para-raios.
E
A tensão disruptiva a impulso é o valor de tensão elétrica que gera uma corrente elétrica que danifica o sistema elétrico protegido pelo para-raios.
Existem dois tipos de curto-circuito no sistema de energia elétrica: o curto-circuito permanente e o curto-circuito temporário. Assinale a alternativa que apresenta, correta e respectivamente, uma situação do curto-circuito permanente e uma situação do curto-circuito temporário.
A
É provocado por sobretensões induzidas devido a descarga atmosférica (raios) indireta; é provocado por pássaros.
B
É provocado pelo vento; é do tipo irreversível.
C
É provocado pela contaminação do isolador pela poeira e poluição; é provocado por sobretensões induzidas devido a descarga atmosférica (raios) indireta.
D
É provocado pela salinidade no circuito; é provocado por ventos.
E
É do tipo irreversível; é provocado pela contaminação do isolador pela poeira e poluição.
A Norma Regulamentadora (NR) nº 10 cria zonas de trabalho específicas nas instalações elétricas, considerando-se o distanciamento seguro. A zona controlada é a parte condutora energizada, não segregada, acessível, de dimensões estabelecidas, de acordo com o nível de tensão, cuja aproximação somente é permitida a profissionais autorizados. Essas distâncias são delimitas pelo nível de tensão das instalações elétricas, como identificado na tabela e ilustradas pela figura 1. De acordo com as zonas, apenas profissionais autorizados podem circular, exceto na zona livre, ainda que devam receber instruções sobre eventuais riscos, conforme é observado na NR-10. Na situação A da figura 2, um indivíduo está distanciado de um dos condutores nus de alta tensão que estão conectados aos terminais do primário de um transformador elétrico de potência trifásico. As únicas informações que se sabe do transformador são: a potência nominal de 75 kVA e corrente elétrica nominal do primário de 203 A. E na situação B da figura 3, outro indivíduo está próximo de um barramento energizado, com o distanciamento indicado na figura 3.

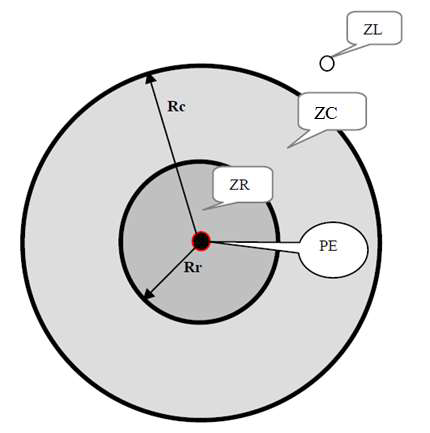

Figura 1 - Distâncias que delimitam as zonas.

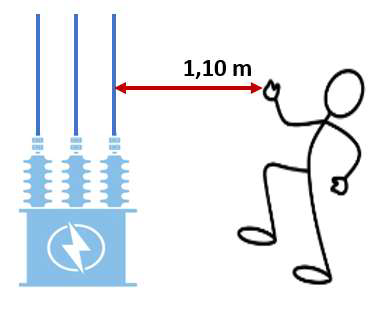

Figura 2 - Situação A.

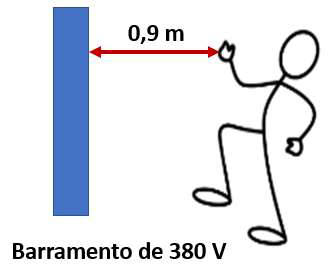

Figura 3 - Situação B.
Faixa de tensão nominal da instalação elétrica em kV | Rr - Raio de delimitação entre zona de risco e controlada em metros | RC - Raio de delimitação entre zona controlada e livre em metros |
<1 | 0,2 | 0,7 |
≥1 e < 3 | 0,22 | 1,22 |
≥ 𝟑 e <6 | 0,25 | 1,25 |
≥ 𝟔 e < 10 | 0,35 | 1,35 |
≥10 e < 15 | 0,38 | 1,38 |
A respeito das duas situações, é correto afirmar que
A
na situação A, o indivíduo está na zona livre. E na situação B, o indivíduo está na zona livre.
B
na situação A, o indivíduo está na zona controlada. E na situação B, o indivíduo está na zona livre.
C
na situação A, o indivíduo está na zona livre. E na situação B, o indivíduo está na zona controlada.
D
na situação A, o indivíduo está na zona controlada. E na situação B, o indivíduo está na zona controlada
E
na situação A, como não há informações sobre a tensão nominal dos condutores, não é possível informar em qual zona o indivíduo está. E na situação B, o indivíduo está na zona livre.
Os para-raios de média tensão utilizados nas ligações de energia nas redes de distribuição têm a função exclusiva de proteger as cargas contra sobretensões geradas por descargas atmosféricas.
C
Certo
E
Errado
Os eventos climáticos severos têm se tornado cada vez mais frequentes com o passar dos anos. No Brasil, destacam-se, dentre estes eventos, as tempestades, que muitas vezes são acompanhadas de raios. Neste sentido, as edificações e instalações elétricas devem estar protegidas contra esse tipo de evento. O sistema responsável por proteger a edificação e a instalação é chamado de SPDA - Sistema de Proteção Contra Descargas Atmosféricas. Sobre este sistema, é correto afirmar:
A
Para cálculo e dimensionamento do SPDA, o método de Franklin é recomendado para superfícies com grande área horizontal.
B
Elementos da estrutura da edificação não podem fazer parte do SPDA.
C
O volume de proteção proporcionado pelo método de Franklin é o volume do cone cujo ângulo de geratriz com a vertical é dado pelo ângulo de 35º. O raio do cone é dado então por Rc=Hctgα, sendo Rc: o raio do cone, Hc a altura do captor, e α o ângulo de proteção com a vertical.
D
O método da esfera rolante, também conhecido como método eletromagnético, assim como o método de Franklin, baseia-se no volume de proteção dos captores, sendo empregado com muita eficiência em formas arquitetônicas complexas e subestações.
E
Os SPDAs são constituídos por duas partes bem definidas: o sistema de captores e o sistema de aterramento.
Um dispositivo utilizado em instalações elétricas é o DISJUNTOR. Ester ficam posicionados no quadro de cargas das edificações, sendo responsável por:
A
Transmitir a corrente para o aterramento em caso de descargas elétricas.
B
Reduzir a potência, para proteger os equipamentos que suportam baixa potência.
C
Aumentar a corrente elétrica, para proporcionar o funcionamento de equipamentos que necessitam maior corrente.
D
Proteger as instalações elétricas, desligando a energia automaticamente em caso de curtos-circuitos e sobrecargas.
E
Possibilitar ligação com duas voltagens em um ponto elétrico.
As funções do Sistema de Proteção contra Descargas Atmosféricas (SPDA) externo são:
I.Interceptar uma descarga atmosférica para a estrutura (com um subsistema de captação).
II.Dispersar esta corrente na terra (com um subsistema de aterramento).
III.Conduzir a corrente da descarga atmosférica seguramente para o interior do imóvel.
Est(á)ão CORRETO(S):
A
Os itens I, II e III.
B
Os itens I e II.
C
Somente o item I.
D
Somente o item II.
E
Os itens I e III.
Para realizar a proteção contra descargas atmosféricas de um prédio quadrado de lado L pelo método do ângulo de proteção, foram utilizados dois para-raios.
A altura de cada captor para um ângulo de proteção igual a 45º é:
A
4L3.
B
4L5.
C
2L5.
D
2L3.
Os relés devem ser configurados de tal forma que, no caso de falta em determinado ponto do sistema, os relés mais distantes atuem primeiro, protegendo assim todo o ramal.
C
Certo
E
Errado
A especificação de dispositivos de proteção, como disjuntores termomagnéticos, é importante para evitar corrente de fuga à terra na rede elétrica.
C
Certo
E
Errado
Ano:
2023
Os conceitos de proteção básica e de proteção supletiva correspondem, respectivamente, aos conceitos de proteção contra contatos diretos e de proteção contra contatos indiretos nas redes elétricas.
Um exemplo de proteção básica que deve ser adotada nas instalações elétricas é:
A
Uso de barreira ou invólucro.
B
Equipotencialização automático da alimentação.
C
Seccionamento automático da alimentação.
D
Isolação suplementar.
E
Separação elétrica.
Luvas isolantes e roupas de proteção são exemplos de equipamentos de proteção individual (EPIs) usados para minimizar o risco de choque elétrico. A escolha adequada dos EPIs deve considerar a tensão, a frequência e a categoria de risco elétrico.
C
Certo
E
Errado
Ano:
2023
Banca:
Objetiva Concursos
Nas instalações elétricas em geral, o termo “aterramento” consiste:
A
Em uma caixa de junção elétrica que fica sob a terra onde os condutores são conectados e que serve para facilitar futuras manutenções ou extensões elétricas.
B
Em um dispositivo de proteção que desliga automaticamente a corrente elétrica em caso de sobrecarga ou curto-circuito para evitar danos na instalação e incêndios.
C
No painel onde os disjuntores, os fusíveis e os dispositivos de proteção são montados para distribuir eletricidade para diferentes circuitos na edificação.
D
Em um sistema de conexão com a terra que ajuda a dissipar correntes elétricas indesejadas, reduzindo o risco de choques elétricos e protegendo contra sobretensões.
O esquema de aterramento TN possui um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto por meio de condutores de proteção. São consideradas três variantes de esquema TN, conforme a disposição do condutor neutro e do condutor de proteção, a saber: esquema TN-S, esquema TN-C-S e esquema TN-C.
C
Certo
E
Errado
As luvas de cobertura são equipamentos de proteção individual destinados a proteger o trabalhador eletricista contra os efeitos da eletricidade, como choques e arcos elétricos, durante a realização de serviços em instalações elétricas energizadas.
C
Certo
E
Errado
O subsistema de aterramento de um SPDA, segundo a ABNT NBR 5419-3:2015, deve utilizar preferencialmente como eletrodo de aterramento
A
sempre um anel de aterramento ao redor da estrutura, enterrado a meio metro de profundidade com hastes de aterramento a cada condutor de descida e cuja resistência de aterramento seja obrigatoriamente inferior a 10 Ohms.
B
apenas hastes de aterramento para cada condutor de descida, instaladas em caixas de inspeção de aterramento.
C
os cabos de aço de concreto protendido da estrutura.
D
a fundação da estrutura somente se esta não possuir baldrame.
E
as armaduras de aço interconectadas nas fundações de concreto da estrutura desde que tenha a continuidade elétrica garantida ou eletrodo em anel enterrado.
Os disjuntores são dispositivos são responsáveis pela proteção contra correntes de curto-circuito e sobrecarga. Os disjuntores curva de B, são utilizados em circuitos onde há:
A
Lâmpada incandescente.
B
Motor elétrico.
C
Máquinas de lavar.
D
Lâmpada fluorescente.
