Um sistema de engrenagens simples é formado por duas rodas dentadas. Sabe-se que n1 = 15 rpm, z1 = 60 e z2 = 20. Calcule o calor de n2:
15 rpm.
20 rpm.
30 rpm.
45 rpm.
60 rpm
Uma placa de compensado que está sendo furada foi presa numa bancada por dois pregos, localizados em A e C. Essa operação de furação coloca um momento de 48 Nm na placa. A magnitude da força nos dois pregos é de:

141,2 N
150 N
301,4 N
160 N

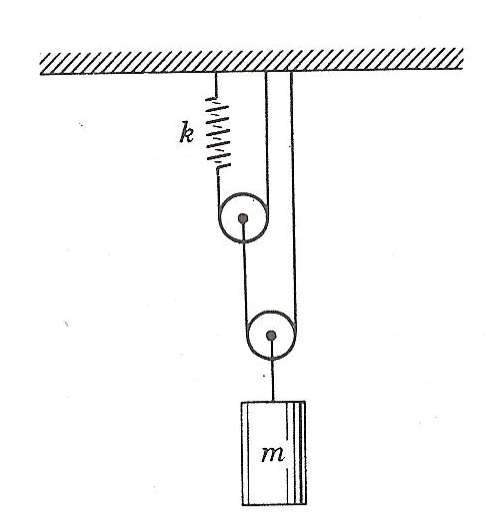

A massa dos suportada pelo sistema cabo - polia ilustrado é 50Kg. A mola tem constante 10 000 N/m. Considere g=10m/s2.

A deflexão da mola em equilíbrio será de:
2,25cm
5cm
4,5cm
1,25cm

As vigas planas representadas acima possuem, em sua extremidade, os apoios (1), (2) e (3), que restringem, respectivamente:
translação horizontal, translação vertical e rotação.
rotação, translação horizontal e translação horizontal.
translação vertical, rotação e translação horizontal.
translação horizontal, rotação e translação vertical.

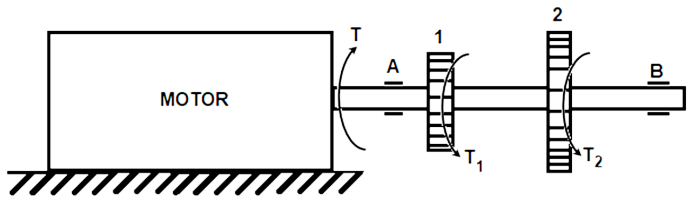

O eixo de saída de um motor desenvolve o torque T necessário para mover as engrenagens 1 e 2, que consomem, respectivamente, os torques T1 e T2.

A maior solicitação por torção atuante no eixo vale
T – T1, e atua entre os mancais A e B.
T, e atua entre o motor e a engrenagem 1.
T, e atua entre a engrenagem 1 e o mancal B.
T1, e atua entre a engrenagem 2 e o mancal B.
T1, e atua entre as engrenagens 1 e 2.
Se uma curva verdadeira (tensão verdadeira versus deformação verdadeira), obtida no ensaio de tração, é dada pela equação: σ𝑉 = 769,0 𝑒V0,15. O diâmetro inicial do corpo de prova de ferro nodular é de 10,0 mm.
σ𝑉 tensão verdadeira, 𝑀𝑃𝑎
𝑒𝑉 de formação verdadeira
Considere exp(0,15) = 1,15; 0,15^0,15 = 0,75
O coeficiente de encruamento, a carga máxima e o limite de resistência do material (tensão em MPa) são, respectivamente:
0,15; 4034,95 kgf; 405 MPa.
0,15; 4034,95 kgf; 504 MPa.
0,15; 4034,95 N; 405 MPa.
0,75; 3034,95 kgf; 504 MPa.
0,75; 4034,95 kgf; 504 MPa.
Na treliça em tela, a força normal na barra indicada por 2 é superior a 8,5 kN.
Certo
Errado

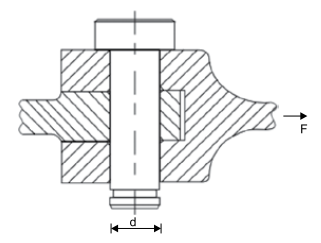

A tensão de cisalhamento (τ) é uma das reações a que um corpo está sujeito, quando submetido a um efeito de força cortante. A figura a seguir apresenta uma conexão que está submetida a uma força de tração (F) de 18 KN. As partes são fixadas com uso de um parafuso com diâmetro de (Ø) 30 mm. Diante dessa situação, a tensão de cisalhamento a que o parafuso está sujeito é

(20/π) MPa
(100/π) MPa
(125/π) MPa
(250/π) MPa
(83,33/π) MPa

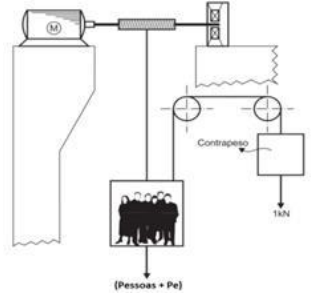

Considere que o elevador representado na Figura a seguir se encontra carregado com 6 pessoas (com massas respectivamente de 90; 75; 60; 75 e 100 Kg). O peso do elevador é Pe 1kN e o contrapeso possui a mesma carga Cp = 1KN. Determine a potência do motor M para que o elevador consiga subir os passageiros com velocidade constante v = 1 m.s -1 (considerando a gravidade a 10 m.s-2 e 1 W = 1 N.m.s-1).

MELCONIAN, Sarkis. Elementos de máquinas, 9. ed. São Paulo, Érica, 2008.
400 W
500 W
3000 W
4000 W
5000 W
A figura a seguir apresenta uma viga biapoiada (apoios do primeiro e do segundo gênero) com seção transversal quadrada de lado 15 cm.

Nessa viga, a máxima tensão normal de flexão admissível vale 400 MPa. Assim, a máxima carga distribuída q aplicável nessa estrutura é de
100 kN/m.
250 kN/m.
300 kN/m.
400 kN/m.
450 kN/m.
A estrutura pinada deverá suportar uma carga de 48,6 kN.

Sabendo-se que o critério limite para este dimensionamento é o cisalhamento do pino, a tensão limite de cisalhamento do pino é de 200 MPa e que o coeficiente de segurança deverá ser igual a 2, qual é o diâmetro mínimo do pino a ser utilizado?
Utilizar π=3
23 mm.
20 mm.
18 mm.
15 mm.
12 mm.
A velocidade angular da equação apresentada na questão anterior é:
Questão anterior: QUESTÃO 36 – Em um movimento harmônico representado pela equação x = 2 sen (44t), a frequência do movimento harmônico é: A) 2 Hz. ; B) 7 Hz. ; C) 22 Hz. ; D) 44 Hz. ; E) 88 Hz.
2 rad/s.
7 rad/s.
22 rad/s.
44 rad/s.
88 rad/s.
No gráfico da Figura 3 abaixo, é representada a energia potencial U(x) de uma partícula de 4 kg que se pode movimentar na direção do eixo x.

Calcule a aceleração da partícula no ponto x = 0 m.
-0,25 m/s².
-1,0 m/s².
-4,0 m/s².
4,0 m/s².
0,0 m/s².
Na ausência de forças externas, o cabo AB do mecanismo representado não está esticado. Observe:

Se uma força P for aplicada à extremidade D do elemento e provocar uma rotação θ = 30°, qual será a deformação normal no cabo?
237
5 - 37
237−5
537−5

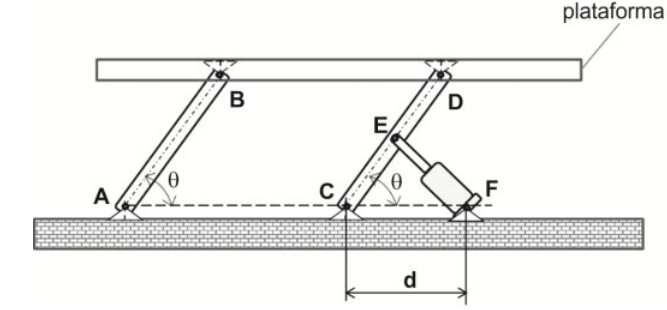

A plataforma da figura é utilizada para elevar cargas a partir da ação do cilindro EF no mecanismo, como indicado. Esse mecanismo é composto pela plataforma e pelas barras rígidas AB e CD. Os pontos A, B, C, D, E e F representam o centro de articulações. O atrito, as massas da plataforma, do cilindro e das barras podem ser desprezados.

Considere: AB = CD = 2d e CE = d
g: aceleração da gravidade m: massa a ser elevada pela plataforma (não mostrada)
A equação para determinar a força P exercida pelo cilindro no ponto E para sustentar a carga, em função do ângulo θ, é
P = tan θ2 mg
P = tan θmg
P = tan θ2 mg2−2 cos θ
P = mg 2 cos θ
P = mg dsin θ

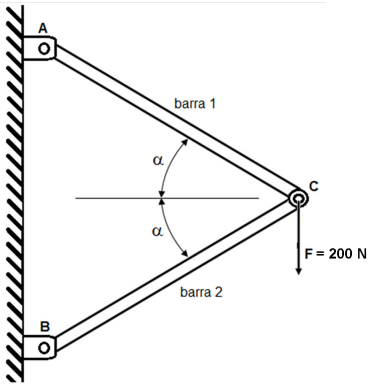

Considere a estrutura formada por duas barras mostrada na Figura.

Para um ângulo α de 30°, a força atuante em cada barra vale
200 N, e ambas as barras estão sob tração.
200 N, e a barra 1 está sob compressão, e a barra 2 está sob tração.
200 N, e a barra 1 está sob tração, e a barra 2, sob compressão.
100 N, e a barra 1 está sob tração, e a barra 2, sob compressão.
100 N, e a barra 1 está sob compressão, e a barra 2 está sob tração.
Os elementos orgânicos de máquinas trabalham suportando e transmitindo esforços, quase sempre em regime contínuo. Considerando a atuação de forças sobre uma barra metálica, relacione os esforços solicitantes a seguir às suas respectivas definições, e marque a alternativa CORRETA:
1. Cisalhamento;
2. Compressão;
3. Flexão;
4. Flambagem;
5. Torção;
6. Tração.
A. Tende a acorrer quando a barra é analogamente solicitada por duas forças que atuam em direção ao eixo da barra, produzindo o seu encurtamento.
B. Ocorre quando a barra em questão é proporcionalmente muito comprida em relação à sua seção transversal.
C. Pode ser observado(a) quando duas forças atuam sobre a barra (eixo fixo) em um plano perpendicular ao seu eixo, tendendo a rotacionar cada seção reta da barra em relação à outra.
D. Acontece quando duas grandes forças opostas atuam sobre a barra em sentido perpendicular ao seu eixo.
E. Ocorre quando um agente externo puxa a barra para baixo e o apoio (fixação) desta reage em sentido contrário, resultando em duas forças que atuam na direção axial da barra e perpendicular à sua seção transversal; tal esforço produz um alongamento da barra.
F. Quando uma força atua perpendicularmente ao eixo da barra, provocando ou tendendo a provocar a sua curvatura.
1 = A; 2 = C; 3 = F; 4 = E; 5 = D; 6 = B.
1 = D; 2 = E; 3 = C; 4 = B; 5 = A; 6 = F.
1 = A; 2 = B; 3 = F; 4 = E; 5 = D; 6 = C.
1 = C; 2 = F; 3 = B; 4 = D; 5 = E; 6 = A.
1 = D; 2 = A; 3 = F; 4 = B; 5 = C; 6 = E.

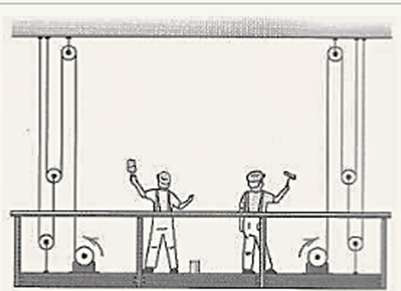

O andaime ilustrado pesa 2000 N. Os dois guinchos suportam a mesma carga. A tração no cabo do guincho é igual a:
500N
400N
200N
250N

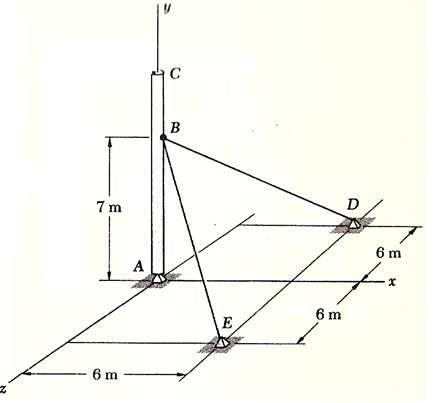

Com relação a figura acima, os cossenos diretores dos cabos BD e BE são, respectivamente:
BD: cos(θx)= 6/11, cos(θy)= 7/11, cos(θz)= 6/11,
BE: cos(θx) 6/11, cos(θy) -7/11, cos(θz)=-6/11.
BD: cos(θx)= 6/9, cos(θy)= 7/9, cos(θz)= 6/9,
BE: cos(θx) 6/11, cos(θy) 7/11, cos(θz)=6/11.
BD: cos(θx)= 6/9, cos(θy)= -7/9, cos(θz)= -6/9,
BE: cos(θx) 6/9, cos(θy) -7/9 cos(θz)=6/9.
BD: cos(θx)= 6/11, cos(θy)= -7/11, cos(θz)=-6/11,
BE: cos(θx) 6/11, cos(θy) -7/11, cos(θz)=6/11.
