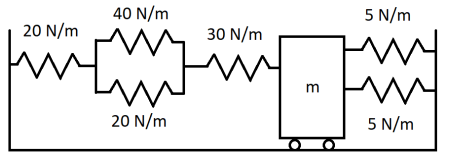

Considere o sistema massa-mola da Figura 5:


Imagem associada para resolução da questão

Figura 5


Desprezando-se a massa das molas, assinale a alternativa que apresenta o valor mais próximo da rigidez equivalente de mola do sistema.


A

120 N/m.


B

66 N/m.


C

20 N/m.


D

10 N/m.


E

5 N/m.

Para componentes carregados multiaxialmente, as tensões geradas são normais e de cisalhamento. É possível encontrar um sistema de coordenadas diferente do sistema original de coordenadas nos quais essas tensões sejam somente normais, não existindo tensões de cisalhamento. Essas tensões são conhecidas como tensões


A

de von Mises.


B

de Tresca.


C

principais.


D

derivadas do carregamento.


E

de reação ao carregamento.

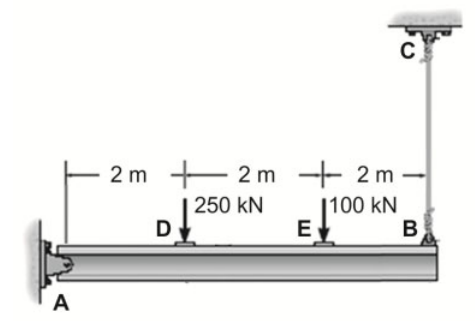

A viga rígida horizontal da figura, de peso desprezível, é sustentada por um pino em A e pelo cabo BC, de diâmetro 20 mm. Nos pontos D e E são aplicadas as forças de 250 kN e 100 kN, respectivamente.


Imagem associada para resolução da questão


A tensão normal no cabo BC vale, em MPa:


A

478.


B

1.115.


C

312.


D

123.


E

1.500.

Um sistema massa-mola em vibrações livres amortecidas é modelado por uma equação diferencial ordinária linear de segunda ordem do tipo: 𝐴 𝑥̈(𝑡) + 𝐵𝑥̇(𝑡) + 𝐶 𝑥(𝑡) = 0, onde as constantes A, B e C correspondem a parâmetros físicos que influenciam na resposta vibratória 𝑥(𝑡) do sistema. Assim, pode-se afirmar que as constantes A, B e C correspondem, respectivamente, a:


A

Amortecimento, massa e rigidez.


B

Massa, rigidez e amortecimento.


C

Rigidez, massa e amortecimento.


D

Massa, amortecimento e rigidez.


E

Rigidez, amortecimento e massa.

A figura a seguir apresenta uma viga biapoiada submetida a uma carga concentrada de 6kN:


Imagem associada para resolução da questão

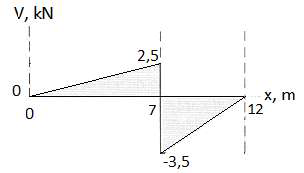

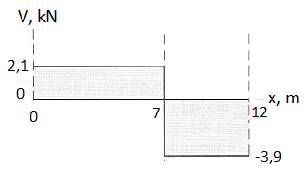

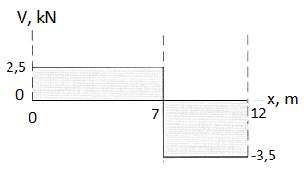

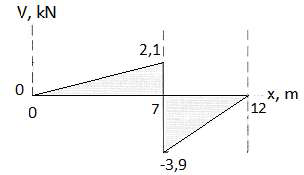

Após a construção do diagrama de corpo livre, é possível determinar as distribuições de cortante (V) e de momento fletor (M) atuantes sobre a viga. O gráfico que melhor expressa a distribuição do esforço cortante sobre a viga em questão é:


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão

Uma das primeiras etapas, ao analisar um diagrama de corpo livre, é encontrar as reações nos apoios ou vínculos. Um diagrama pode representar uma estrutura hiperestática quando o número:


A

de equações de equilíbrio for o dobro do número de reações nos apoios.


B

de equações de equilíbrio for igual ao número de reações nos apoios.


C

de reações nos apoios for maior que o número de equações de equilíbrio.


D

de reações nos apoios for menor que o número de equações de equilíbrio.

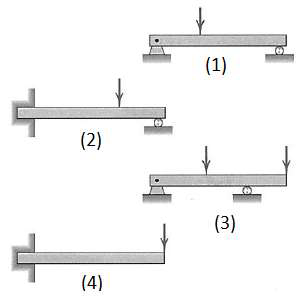

As vigas a seguir representam, de forma esquemática, algumas das disposições encontradas em estruturas mecânicas:


Imagem associada para resolução da questão


Baseado nas forças atuantes e nas posições e tipos de apoios, uma viga pode ser considerada estaticamente determinada ou indeterminada. Essa classificação baseia-se no uso exclusivo ou não dos métodos de estática para encontrar os valores das reações. Dentre as vigas acima, a única considerada estaticamente indeterminada é:


A

(3)


B

(2)


C

(1)


D

(4)

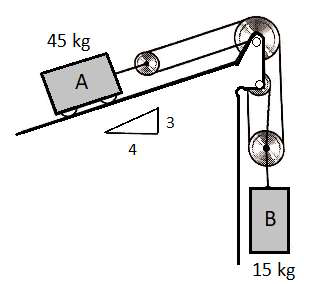

O sistema de polias e pesos a seguir encontra-se em movimento:


Imagem associada para resolução da questão


Desprezando o atrito e a massa das roldanas, as acelerações e direções dos corpos A e B são, respectivamente:


A

2,54 m/s² descendo e 1,69 m/s² subindo.


B

4,43 m/s² descendo e 2,95 m/s² subindo.


C

4,43 m/s² subindo e 2,95 m/s² descendo.


D

2,54 m/s² subindo e 1,69 m/s² descendo.

Uma viga deve ser confeccionada por meio de solda e - se necessário - corte, a partir de três barras chatas de espessura t e largura h. Três configurações são vislumbradas (vide croquis): viga retangular, viga I, tubo retangular. Indique qual a configuração mais adequada para a viga resistir à flexão, ou seja, apresenta maior momento de inércia em relação ao eixo baricêntrico horizontal.


Imagem associada para resolução da questão


A

como as áreas são idênticas, as três vigas apresentam a mesma resistência.


B

viga 3


C

viga 1


D

viga 2

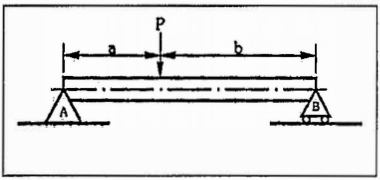

Considere a viga mostrada na figura a seguir.


Imagem associada para resolução da questão


Com relação à viga acima, assinale a opção correta.


A

O momento fletor é constante ao longo de todo o comprimento da viga.


B

A força cortante é constante ao longo de todo o comprimento da viga.


C

A força cortante é zero nos pontos A e B.


D

O momento fletor é máximo no ponto de aplicação da carga P.


E

O momento fletor é máximo nos pontos A e B.

A treliça ilustrada pode ser considerada uma treliça isostática, porém, substituindo-se o apoio móvel por um apoio fixo, ela se torna uma treliça hiperestática.


C

Certo


E

Errado

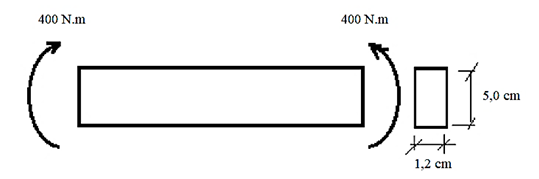

Uma viga com seção transversal retangular com b = 1,2 cm e h = 5,0 cm é solicitada por um momento de 400 N . m.

Imagem associada para resolução da questão

Assinale, a seguir, o módulo das tensões nas extremidades.


A

20 MPa


B

80 MPa


C

167 MPa


D

240 Mpa

A figura a seguir ilustra um sistema amortecido com um grau de liberdade.


Imagem associada para resolução da questão


Nesse sistema, a rigidez k vale 18 N/m, a massa m é de 2 kg e o amortecimento c vale 4 Ns/m. Assim, a frequência angular natural de vibração desse sistema é de


A

2 rad/s.


B

rad/s.


C

rad/s.


D

rad/s.


E

rad/s.

Considere três engrenagens cilíndricas em movimento, denominadas E1, E2 e E3, dispostas em série e com diâmetros d1, d2, d3, respectivamente, sendo d1 > d2 > d3. Nesse caso, a velocidade angular da engrenagem E3 é menor que as velocidades angulares das engrenagens E1 e E2.


C

Certo


E

Errado

Uma barra de material homogêneo e isotrópico tem 600 mm de comprimento e 18 mm de diâmetro. Sob a ação de carga axial de 15 KN, o seu comprimento aumenta em 400 µm e seu diâmetro se reduz em 3 µm. Determine o módulo de elasticidade e o coeficiente de Poisson do material, respectivamente, e assinale a opção correta.


Dado: π= 3, 14


Imagem associada para resolução da questão


A

88,46 KPa e 0,02499


B

11,30 GPa e 4


C

22,11 GPa e 0,2499


D

88,46 GPa e 0,2499


E

1130,39 GPa e 4

Complete a lacuna a seguir: Na ___________________ o projeto de um elemento estrutural ou componente de máquina, deve-se considerar que a carga limite do material seja maior que o carregamento que este irá suportar em condições normais de utilização.


A

tensão normal


B

tensão admissível


C

coeficiente de segurança


D

Nenhuma das alternativas.

Considere duas polias ligadas por uma correia, denominadas P1 e P2, com diâmetros d1 e d2, respectivamente, sendo d1 > d2. Nesse caso, as velocidades tangencias nas polias são iguais, e a velocidade angular da polia P1 é menor que a da polia P2.


C

Certo


E

Errado

O centroide é centro mecânico do objeto que representa um corpo. O centro de massa, o centro de gravidade e o centroide sempre têm a mesma localização espacial.


C

Certo


E

Errado
