Questões de Concurso sobre Sistemas Mecânicos

Um sistema de transporte vertical deve ser projetado para levantar uma carga de 80000 N a uma altura de 50 metros. Considerando que o elevador tenha uma eficiência mecânica de 50%, a quantidade mínima de energia necessária para realizar essa tarefa, em joules (J), é de:

A figura em apreço mostra uma união de topo com chanfro em duplo V (ou em X) assimétrico.

A exatidão, expressa em termos de desvio padrão ou incerteza da medição, se refere à proximidade dos resultados de medição entre si quando as medições são repetidas sob as mesmas condições, enquanto a precisão diz respeito à consistência dos valores obtidos, quão próximos uns dos outros, sendo relacionada à proximidade do valor real que se pretende medir.

Um mancal é um elemento de máquina que suporta e guia o eixo rotativo de uma máquina ou equipamento, sendo projetado para fornecer um suporte sólido e estável ao eixo, permitindo que ele gire suavemente com o mínimo de atrito e desgaste.

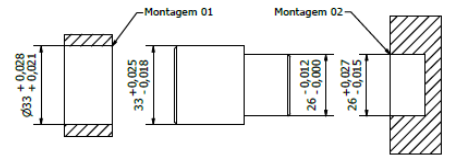

Considerando a figura abaixo, sobre Tolerância Dimensional, analise as assertivas e, ao final, responda o que se pede:

I. Na montagem 01 o furo não tem afastamento inferior, tendo como tolerância do furo +0,028 mm e na montagem 02 o eixo só tem afastamento inferior, tendo como tolerância do furo 0,027 mm.

II. O Campo de tolerância é a diferença entre as dimensões máxima e mínima, sendo definido pela magnitude da tolerância e sua posição relativa em relação à linha zero.

III. Na montagem 01 o furo tem afastamento superior de +0,028 mm, sendo a tolerância do furo da montagem 01 menor que a tolerância do furo da montagem 02.

IV. A montagem 01 tem como tolerância do furo 0,049 mm e a montagem 02 o furo tem como tolerância 0,042 mm.

Marque a alternativa que contém a resposta CORRETA:

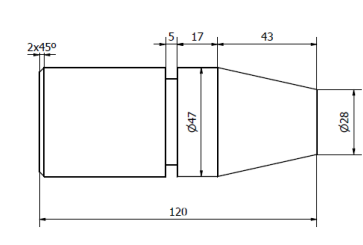

O torneamento cônico utilizando a inclinação do carro superior do torno é uma operação que necessita de cálculo para sua realização. O Soldado Armeiro do Centro de Material Bélico (CMB) deverá calcular o ângulo de inclinação do carro superior para tornear o perfil cônico com comprimento de 43 mm, diâmetro maior do cone 47mm e diâmetro menor do cone 28mm, conforme desenho abaixo.

Marque a opção com o valor CORRETO da tangente correspondente ao ângulo do cone:

Para conectar permanentemente componentes metálicos sem o uso de calor excessivo, a fim de evitar alterações nas propriedades mecânicas dos materiais envolvidos, o processo de união mais adequado envolve o uso de

A variação lenta de uma característica metrológica do instrumento de medição é denominada

A presença de furos ou de seções com diferentes diâmetros em uma peça mecânica resulta em regiões concentradoras de tensão, as quais são áreas da peça onde a tensão local é maior que nas demais regiões; assim, torna-se necessário definir um fator de concentração de tensões, que relacione a tensão real máxima nessas áreas com a tensão nominal. A respeito da determinação desse fator, julgue os itens a seguir.

I Diversas geometrias presentes em peças mecânicas têm seu efeito sobre o fator de concentração de tensões estabelecido em tabelas.

II O material da peça influencia a determinação do valor do fator de concentração de tensões.

III Técnicas experimentais como métodos de malha e de medidas elétricas de deformação podem ser empregadas para a obtenção do fator de concentração de tensões.

Assinale a opção correta.

No projeto de um componente de máquina agrícola, existe a necessidade de união desmontável de duas peças submetidas a tensões elevadas de tração axial, cujas geometrias equivalem a barras metálicas de seção transversal quadrada. Nesse caso, a referida união será estabelecida de maneira mais adequada por meio

O desgaste que ocorre em superfície metálica, produzindo precipuamente sulcos com certa profundidade, com fundo arredondado, inferiores ao seu diâmetro de superfície, e de forma localizada, denomina-se corrosão

A precisão e o acabamento superficial das peças obtidas com a manufatura aditiva são superiores aos das obtidas por usinagem com sistema de controle numérico.

Uma limitação inerente ao processo de manufatura aditiva consiste no fato de que os objetos fabricados têm características de porosidade e flexibilidade uniformes ao longo da peça, o que é reflexo das propriedades do material utilizado na fabricação.

É possível usar duas engrenagens cilíndricas de dentes retos para fazer a transmissão de movimento entre dois eixos que se interceptam.

Em metrologia, os erros causados por falta de atenção do operador (anotando um número errado por exemplo) ou pelo mal funcionamento do instrumento (com um dígito falhando, um ponteiro enroscando, etc.), são considerados:

Assinale a alternativa que contém a operação de torneamento interno ou externo na qual a ferramenta se desloca segundo uma trajetória retilínea, inclinada em relação ao eixo principal de rotação da máquina:

Com relação aos sistemas de medição, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) O erro sistemático de um sistema de medição refere-se à parcela imprevisível do erro de medição.

( ) Não há necessidade do certificado de calibração indicar qual(is) padrão(ões) foi(ram) utilizado(s) na calibração do sistema de medição.

( ) Na calibração direta, o padrão empregado é composto por um ou um conjunto de medidas materializadas, ou seja, que existem fisicamente.

As afirmativas são, respectivamente,

Considere um experimento onde foi realizado diversas medições da mesma quantidade e em condições idênticas, e que os erros absolutos, associados a essas medições têm diferentes valores.

Com relação a compreensão das nuances dos erros associados a medições, assinale (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) Caso a média desses erros absolutos seja muito distante de zero, pode-se concluir que há influência de um efeito sistemático.

( ) As diferenças residuais entre o erro absoluto de cada medição e a respectiva média desses erros se devem a efeitos aleatórios.

( ) Para que se possa constatar a existência de um erro sistemático, é necessário que exista uma diferença constante entre os valores medidos e os valores verdadeiros.

As afirmativas são, respectivamente,

Para transmitir potência de uma árvore à outra, podemos utilizar conjuntos de engrenagens, conforme mostrado na figura.

Com relação à transmissão de potência, assinale a alternativa CORRETA.

A variação da viscosidade de um óleo lubrificante em função da temperatura é caracterizada pelo Indice de Viscosidade (IV). Um óleo sintético é caracterizado por:
