Questões de Concurso sobre Sistemas Mecânicos

Na indústria de fixação, um dos materiais mais usados para a fabricação dos parafusos Allen, também conhecidos como parafusos de cabeça cilíndrica com sextavado interno, é o latão, dada sua excelente resistência à corrosão e alta resistência mecânica.

O Sistema Internacional de Unidades constitui um conjunto de unidades de medida baseado no sistema inglês, com o objetivo de estabelecer um padrão único e universal para medições em polegadas, libras e BTU, conforme constantes fundamentais da natureza.

Considere o seguinte trecho:

O instrumento usado para medir as dimensões lineares internas, externas e de profundidade de uma peça que consiste em uma régua graduada, com encosto fixo, no qual desliza um cursor que se ajusta à régua e permite sua livre movimentação, com um mínimo de folga. Dotado de uma escala auxiliar, chamada nônio ou vernier, que permite ler frações da menor divisão da escala fixa.

O conceito exposto se refere corretamente ao(à)

Um veículo de passeio leve é dotado de um motor com torque de 18kgf.m.

Sabendo que a eficiência do sistema de transmissão desse motor é 0,50 e que a relação de transmissão total vale 10,0, a força trativa instantânea, considerando o raio do pneu trativo de 0,3m, vale,

As variáveis que aparecem nos projetos de mancais de deslizamento podem ser separadas em dois grupos. No primeiro grupo, estão as variáveis que estão sob o controle do projetista. No segundo grupo, estão as variáveis dependentes, as quais o projetista não pode controlar, exceto indiretamente, alternando uma ou mais variáveis do primeiro grupo.

Com base nessas informações, assinale V (verdadeiro) ou F (falso) em cada afirmativa a seguir.

( ) As variáveis do primeiro grupo são: viscosidade, carga por unidade de área projetada no mancal, frequência do eixo, dimensões do mancal e eixo.

( ) As variáveis do segundo grupo são: coeficiente de atrito, elevação da temperatura, fluxo de lubrificante, espessura mínima do lubrificante.

( ) As variáveis do primeiro grupo são: viscosidade, elevação da temperatura, frequência do eixo, espessura mínima do lubrificante.

( ) As variáveis do segundo grupo são: coeficiente de atrito, carga por unidade de área projetada no mancal, frequência do eixo, espessura mínima do lubrificante.

A sequência correta é

Uma maneira de transmitir potência pode ser desenvolvida por meio de uma polia motora e de uma polia movida, ou múltipla, quando existem polias intermediárias com diâmetros diferentes.

Considerando a transmissão mostrada na figura acima, em que temos a relação de transmissão 𝑖 = 𝑑₁⁄𝑑₃, analise as condições:

I. Para reduzir a velocidade na transmissão, a polia movida deve ser menor que a polia motora.

II. Para aumentar a velocidade na transmissão, a polia movida deve ser menor que a polia motora.

III. Para aumentar a velocidade na transmissão, a polia movida deve ser maior que a polia motora.

IV. Para reduzir a velocidade na transmissão, a polia movida deve ser maior que a polia motora.

V. Para reduzir a velocidade na transmissão, a polia motora deve ser menor que a polia movida.

Está CORRETO apenas o que se afirmar em:

Considere uma quantidade física Z expressa como 𝑍 = 𝐴 ∙ 𝐵², onde A e B são variáveis independentes medidas experimentalmente.

Sabe-se que os erros relativos das magnitudes A e B são de 1% para cada uma das variáveis.

Nessas condições, o erro relativo em Z, em %, será

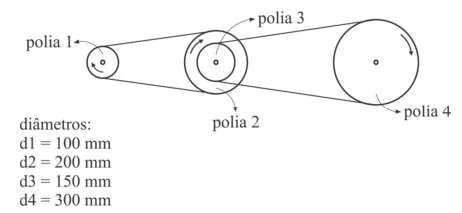

No sistema de transmissão por polias a seguir, as polias identificadas pelos números de 1 a 4 têm diâmetros iguais a 100 mm, 200 mm, 150 mm e 300 mm, respectivamente. A polia 1 gira a 3.600 rpm.

Com base nessas informações, é correto afirmar que a polia 4 gira a

Nos conceitos da metalurgia da soldagem a solda branca consiste numa técnica para a junção de metais que utiliza uma liga metálica de adição com uma temperatura de fusão menor do que aproximadamente $\underline{\mathrm{I}}$ e a solda-brasagem consiste numa técnica de junção de metais que emprega um metal de adição (enchimento) fundido com uma temperatura de fusão superior a aproximadamente $\underline{\mathrm{I}\mathrm{I}}$.

Assinale a alternativa que preencha correta e respectivamente as lacunas.

Das alternativas a seguir, marque aquela que contém uma função que não é do revestimento do eletrodo aplicado no processo de soldagem por arco elétrico com eletrodo revestido.

Na soldagem por arco elétrico com eletrodo revestido, o revestimento do eletrodo tem a função de proteger o metal fundido da atmosfera e fornecer elementos de ligas adicionais para melhorar as propriedades da junta soldada.

Precisão diz respeito à consistência do valor medido quando a mesma medida é repetida várias vezes; e exatidão diz respeito a quão próximo o valor medido está do valor real.

O eletrodo revestido E 6013 possui um revestimento do tipo:

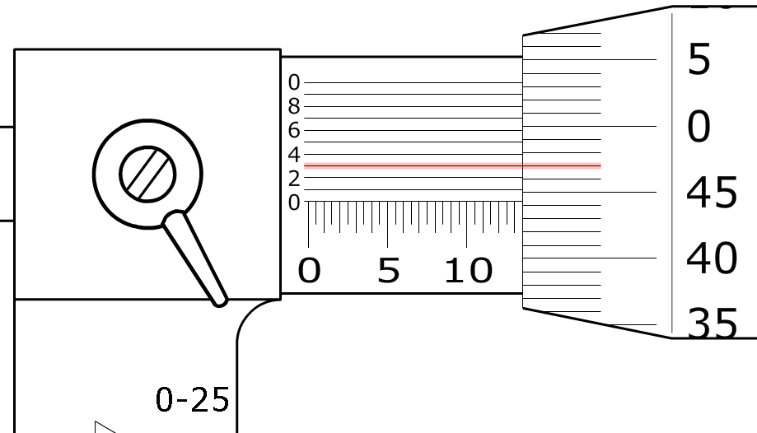

O micrômetro é um instrumento de medição mecânica, utilizado em atividade que necessite de resoluções menores e leituras fáceis, livre de erros paralaxes. Qual a leitura CORRETA da figura a seguir:

Assinale a opção que corresponde à operação que estabelece, sob condições especificadas, em uma primeira etapa, uma relação entre os valores e as incertezas de medição fornecidos por padrões e as indicações correspondentes com as incertezas associadas, e que, em uma segunda etapa, utiliza essa informação para estabelecer uma relação que visa à obtenção de um resultado de medição a partir de uma indicação.

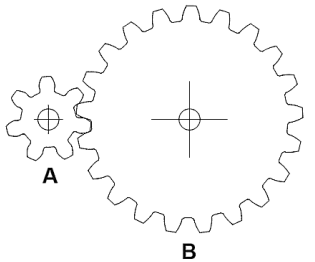

Observe a figura a seguir.

Elaborado pelo(a) autor(a).

Caso a engrenagem A apresente velocidade angular de 30 rad/s e gire no sentido horário, qual a velocidade angular da engrenagem B e qual seu sentido de rotação?

Assinale a opção correta sobre as ferramentas de corte no processo de usinagem.

No processo de soldagem por arco submerso, é correto afirmar que:

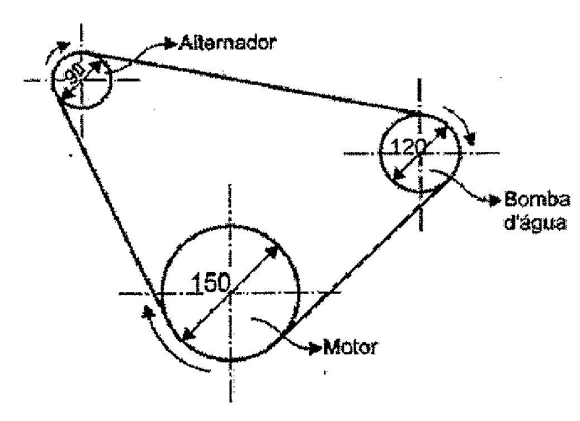

Considere a figura abaixo.

A transmissão por correias apresentada na figura acima representa um motor à combustão interna que aciona simultaneamente o alternador e a bomba d'água. Sendo a rotação do motor de 4000 rpm, a relação de transmissão entre o motor e a bomba d'água e a velocidade angular do alternador em rad/s são, respectivamente:

Dentre os diversos tipos de molas existentes, qual substitui a mola helicoidal quando há pouco espaço?
