Questões de Concurso sobre Sistemas Mecânicos

Em um certo tipo de mancal, ao operar em condições ideais, uma camada de água ou óleo lubrificante separa o mancal da superfície do eixo, evitando o contato metal com metal devido à formação de um filme. Essa camada de lubrificante reduz o desgaste do mancal e minimiza o ruído gerado pelo atrito. Esse é o mancal:

Durante um processo de soldagem TIG (tungsten inert gas), para evitar a contaminação do metal de base e do eletrodo, o gás de proteção mais frequentemente usado é o

Assinale a opção correta, a respeito de árvores e eixos em engenharia mecânica

A fundição é um dos processos mais antigos no campo de trabalho dos materiais e data de aproximadamente 4000 ac. Basicamente, o processo consiste da obtenção de objetos, na forma final, vazando metal líquido ou viscoso em um molde preparado. Desta forma, a peça fundida é o produto obtido quando o líquido ou o metal viscoso se solidifica. Quanto as etapas de um processo de fundição pode-se inferir que:

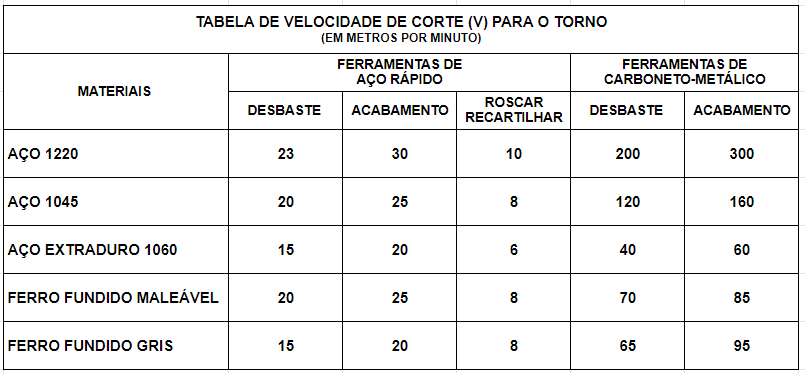

Consulte a tabela abaixo de velocidade de corte para torno e determine as rotações por minuto adequadas que devem ser empregadas para desbastar no torno um tarugo de aço extraduro 1060 de 50 mm de diâmetro, se uma ferramenta de aço rápido for usada?

A limagem é uma operação que retira o excesso de materiais em movimentos contínuo ou alternativos pertencente a um dos macros processos de usinagem, pode ser destinado à obtenção de superfície curvas, planas, rebaixos e furos. A lima é a ferramenta manual utilizada na limagem, com uma grande variedade de modelos e tamanhos para cada tipo de trabalho. Assinale V se a afirmação for correta ou F se ela estiver incorreta, marcando a opção CORRETA.

( ) Mordentes de proteção são chapas de material mais duras do que o da peça que será fixada e que evitam que os mordentes da morsa façam marcas nas faces já usinadas da peça.

( ) A lima meia cana é indicada para trabalhos em superfícies planas e convexas.

( ) As limas tipo bastarda é ideal para remoção mais agressiva do material.

( ) As limas diamantadas são usadas para trabalhar metal duro, pedra, vidro e matrizes em geral.

Os processos de conformação mecânica são aqueles que alteram a geometria do material por deformação plástica, através de forças aplicadas por ferramentas adequadas que podem variar desde pequenas matrizes até grandes cilindros. O processo de redução da seção transversal de uma barra, fio ou tubo, “puxando-se” a peça através de uma ferramenta em forma de “funil”, dar-se o nome de qual processo de conformação mecânica?

A finalidade da operação de sangramento radial é obter um entalhe circular em uma peça sob torneamento.

No caso de duas engrenagens cilíndricas de dentes retos e com raios diferentes estarem fixas em um mesmo eixo, as velocidades angulares e lineares serão iguais nos círculos primitivos das engrenagens.

A expressão da incerteza de medição na calibração é um aspecto fundamental da metrologia que visa quantificar a confiabilidade e a precisão das medições realizadas em instrumentos e equipamentos.

Quanto à expressão da incerteza de medição na calibração, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) A incerteza expandida é uma medida da incerteza de medição que fornece um intervalo que contém o valor verdadeiro do mensurando com uma determinada probabilidade.

( ) A incerteza combinada é uma medida da incerteza de medição que fornece um intervalo que contém o valor verdadeiro do mensurando com uma determinada probabilidade.

( ) A incerteza sistemática é uma medida do erro sistemático presente em um processo de medição.

As afirmativas são, respectivamente,

O fresamento tangencial ou periférico caracteriza-se pelo uso de fresas cilíndricas ou tangenciais nas quais os dentes ativos estão na superfície cilíndrica da ferramenta, cujo eixo é paralelo à superfície a ser usinada.

Assinale a opção em que é apresentado um processo de fabricação por conformação e moldagem utilizado tipicamente e primariamente para produzir peças de metal com seção transversal constante ao longo de todo o seu comprimento, como tubos, hastes e perfis estruturais.

Determinado parâmetro de desempenho de instrumentos de medição consiste no grau de concordância entre os resultados de medições sucessivas de um mesmo mensurando realizadas sobre as mesmas condições de medição. Esse parâmetro denomina-se

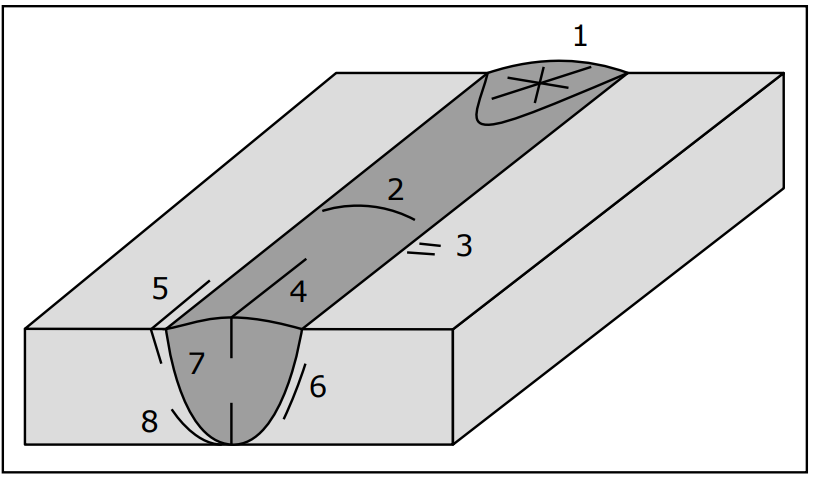

Considere a imagem a seguir.

Fonte: MARQUES, P. V., MODENESI, P. J., BRACARENSE, A. Q. Soldagem: Fundamentos e Tecnologia. Belo Horizonte: Editora UFMG, 2009. (Adaptado)

As trincas são conhecidas como as descontinuidades mais graves em soldagem, podendo ser externas ou internas, ter dimensões micro ou macroscópicas e localizarem-se na Zona Fundida (ZF) ou na Zona Termicamente Afetada (ZTA).

A alternativa que identifica corretamente os tipos de trinca e suas correspondentes localizações, conforme numeração (1, 2, 3 ,4 ,5 ,6 , 7 e 8) ilustrada na figura, é

Considerando o mandrilamento de uma superfície cilíndrica de 100 mm de diâmetro por 45 cm de comprimento, de aço 1045, com uma ferramenta de metal duro, classe ISO-P15, com 3 arestas de corte, empregando velocidade de corte de 94,2 m/min e avanço de 0,05 mm/aresta, qual o tempo efetivo de corte?

(Use π = 3,14)

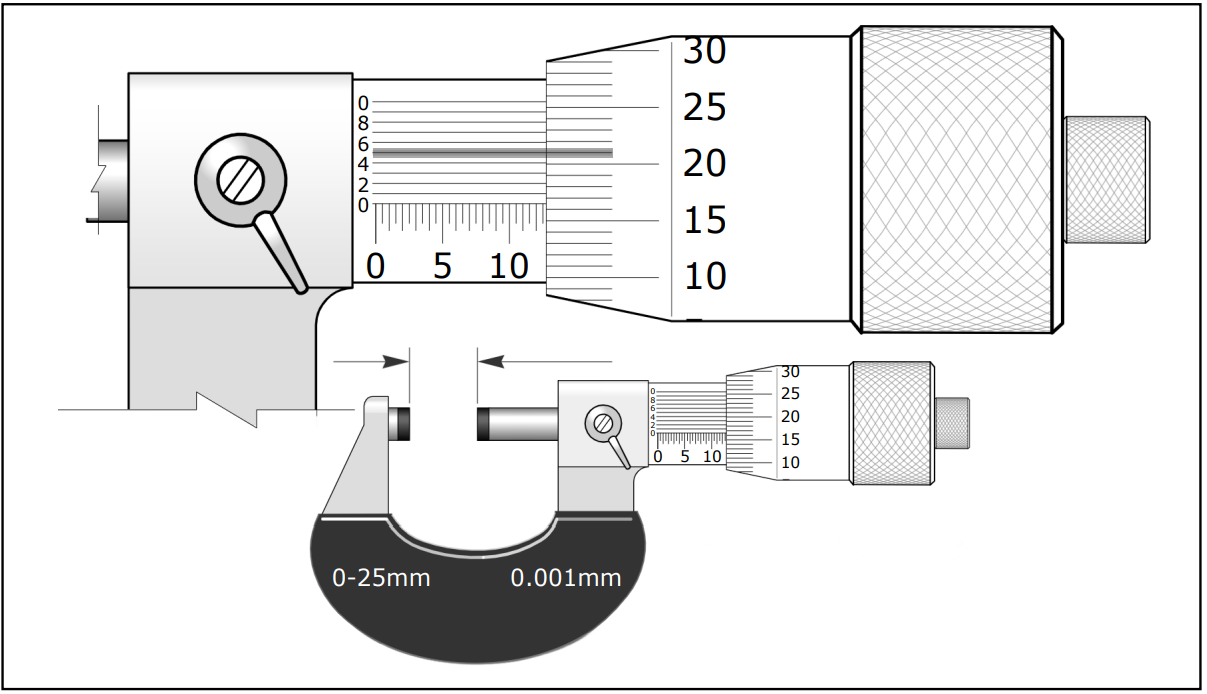

Considere o micrômetro representado na figura.

Fonte: STEFANELLI. E. Micrometro Virtual Simulador Milimetro Milesimal. Eduardo J. Stefanelli.

Disponível em: <https://www.stefanelli.eng.br/micrometro-virtual-simulador-milimetro-milesimal/>. Acesso em: 16 nov. 2023. (Adaptado)

Assinale a alternativa que corresponde à leitura da medida ilustrada.

Devido a um rolamento rígido de esferas apresentar ruído e vibração excessivos durante operação em um motor elétrico de grande porte, um mecânico de manutenção foi solicitado para realizar o reparo, substituindo o rolamento danificado. Sabendo que o ajuste de montagem desse rolamento é por interferência e que, devido ao diâmetro do eixo, o novo rolamento deverá ser expandido durante o acoplamento, as ferramentas que deverão ser utilizadas na desmontagem e montagem, nessa ordem, são:

Para se alcançar as rotações desejadas, redutores de velocidade são muito utilizados em diversas aplicações mecânicas. Considere um redutor de velocidades simples com apenas um eixo de entrada e um de saída com engrenagem constituída por um único par de rodas dentadas e despreze quaisquer perdas mecânicas. Se a roda dentada acoplada ao eixo de entrada possuir ¼ do diâmetro da roda dentada acoplada ao eixo de saída, pode-se afirmar que a rotação do eixo de saída será

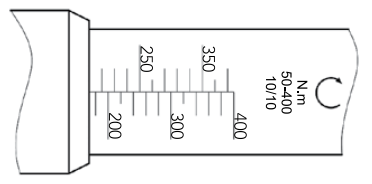

Em juntas aparafusadas, é fundamental que o aperto de parafusos e porcas proporcione uma tensão adequada a fim de que não haja folga ou danos aos elementos da junta por falta ou excesso de aperto, por isso a utilização de ferramentas com modos de medição ao aperto é altamente recomendada. Considere a figura a seguir.

Assinale a alternativa que indica corretamente a que ferramenta a escala mostrada pertence e o valor ajustado.

A rosca métrica e a rosca whitworth, ambas de uma única entrada, possuem secção transversal triangular com ângulo, respectivamente, de
