Questões de Concurso sobre Sistemas Mecânicos

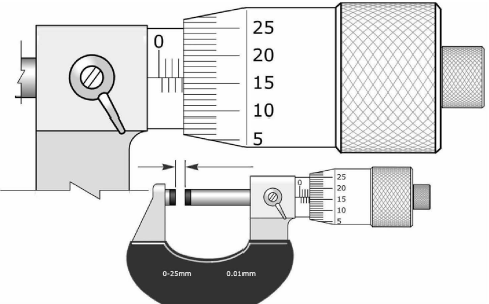

Considere a imagem a seguir:

Fonte: https://www.stefanelli.eng.br/micrometro-virtual-milimetro-centesimalsimulador/

No sistema métrico decimal, a leitura do micrômetro é:

Quanto às máquinas de elevação e transporte, julgue os itens abaixo.

A inclinação das escadas rolantes é uma consideração puramente estética no processo de design, não afetando, portanto, sua segurança ou sua eficiência operacional.

Engrenagens são um dos elementos de máquinas mais utilizados quando se deseja mudar a rotação de um equipamento. Na figura a seguir, o motor elétrico possui uma rotação de 1 800 rpm e está acoplado no sistema de 4 engrenagens (o número de dentes de cada engrenagem está ao lado de cada engrenagem).

Para essa disposição, a rotação no eixo de saída é:

Considere a seguinte descrição:

O eixo realiza movimento giratório, sustentado por um casquilho de formato circular, com uma película de lubrificante separando os dois.

Assinale a alternativa que apresenta o elemento de máquina mais apropriado para a descrição:

Na peça 4A2-I, os símbolos e são tolerâncias geométricas de

Observe a figura a seguir:

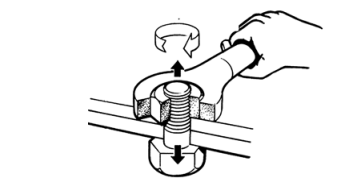

Na união de peças mecânicas, os elementos mais utilizados são os parafusos. Os parafusos precisam ser apertados com a força adequada para que não ocorra afrouxamento ou desmontagem da junta parafusada. O parafuso M12x1,5 classe 10.9, mostrado na figura, deve ser apertado com uma força de 60 kN. Sabendo-se que a eficiência do aperto devido ao atrito é de 20%, qual é o torque a ser regulado no torquímetro?

Dados: T = D. F. k

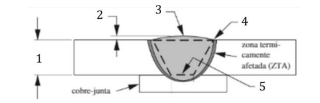

A soldagem de metais a arco requer a aplicação localizada de calor suficiente para fundir o material-base ao mesmo tempo em que o material de adição compatível é adicionado para unir as duas partes. A figura abaixo mostra a terminologia típica da solda:

(NORTON, Projeto de máquinas,adaptado)

Assinale a alternativa que apresenta a ordem CORRETA da terminologia da solda:

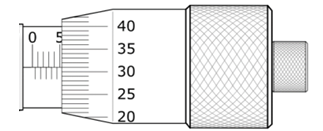

Qual é a leitura indicada pelo micrômetro?

Disponível em: www.stefanelli.eng.br (Adaptado). Acesso em: 10 jul. 2024.

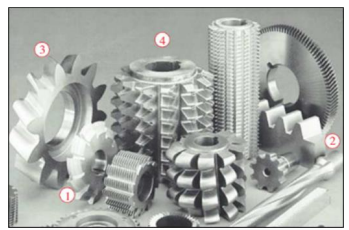

A maior parte das engrenagens metálicas usadas para transmitir potência em maquinarias é feita por um processo de usinagem do material fundido, forjado ou discos laminados a quente. Processos grosseiros utilizam algumas ferramentas como mostrado na figura abaixo:

(NORTON, Projeto de máquinas)

Dos tipos de ferramentas, a ordem de descrição CORRETA é na sequência:

No torneamento, a matéria-prima (tarugo) tem inicialmente a forma cilíndrica. A forma final é cônica ou cilíndrica. Na operação de corte, a ferramenta executa movimento de translação, enquanto a peça gira em torno de seu próprio eixo. Nesse sentido, as variações do processo de torneamento incluem o

I torneamento externo.

II aplainamento.

III torneamento interno.

IV faceamento.

V sangramento.

Assinale a opção correta.

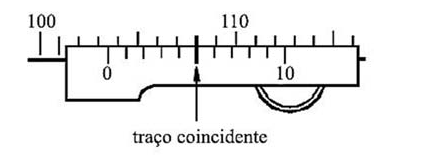

Pela indicação do traço coincidente na seção de um paquímetro representada na figura a seguir, conclui-se que a leitura correta corresponde a 101,5 mm.

A montagem de um eixo em um navio foi projetada como 40H796. Assim, assinale a opção correta, sobre o sistema de ajuste dessa montagem.

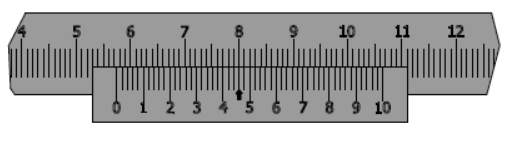

Durante a conferência do diâmetro de um tarugo de aço carbono, o Soldado Armeiro do Centro de Material Bélico (CMB), encontrou a leitura dada pela figura abaixo. Para a leitura da medida no paquímetro foi considerado o traço do Vernier coincidente com a escala fixa indicada pela seta.

Marque a alternativa que contém a leitura CORRETA do paquímetro.

Analise as seguintes afirmações relacionadas aos processos de corrosão em materiais metálicos e assinale a alternativa correta.

I. A corrosão direta envolve a ação imediata do ambiente agressivo sobre o metal, onde os elétrons cedidos pelo metal são transferidos diretamente ao agente oxidante na mesma localização em que são gerados.

II. A eletrocorrosão é caracterizada pela formação de pilhas galvânicas ou pares galvânicos em curto-circuito, onde os elétrons são gerados na área do ânodo e consumidos na área do cátodo. Esse fenômeno ocorre devido a diferenças nas propriedades dos metais ou do meio, ou, devido a combinação de ambos.

Na fundição por centrifugação, o metal líquido é vazado em um molde rotativo.

Durante o processo de calibração de uma balança, foram realizadas dez medições utilizando-se uma massa padrão de (20,0 ± 0,1)g, sendo obtidos os resultados apresentados no quadro a seguir:

Com base nos valores medidos, a tendência do instrumento e a sua correção para a medição de 20,0 g, são, respectivamente,

A medição de emissões de Campo Eletromagnético (EMF) de acordo com padrões nacionais e internacionais contribui para assegurar que os sistemas transmissores estejam em conformidade com os limites aplicáveis e também para comprovar para o público essa conformidade. Há disponíveis diferentes métodos de teste de EMF para medir o total de emissões presentes, incluindo frequências de broadcast de rádio e TV, bandas de rádio em comunicações móveis e transmissões de radar. Se houver emissões semelhantes provenientes de múltiplas fontes, os testes também podem ser utilizados para determinar as contribuições de cada fonte, tais como estações rádio base em uma rede de rádio móvel.

O método de seleção de frequência é uma medição de canal que fornece resultados com base em serviços de rádio de interesse. A configuração consiste basicamente em:

Na fabricação de peças de reposição para um utensílio doméstico de uso popular, é realizado o corte do material por meio de estampagem e posteriormente são realizadas operações de dobramento e curvamento para se obter a peça em seu formato final. Sabe-se que o material empregado na produção das peças possui resistência de peças de latão. Sabendo que espessura do material utilizado é 2,0 mm e o perímetro total da figura a ser cortada é de 180 mm, marque a opção correspondente ao esforço necessário para a realização do corte de cada peça.

São dados:

Resistência do material à tração: 300 MPa

Resistência do material ao cisalhamento: 225 MPa

Relacione a grandeza a ser medida com o transdutor mais apropriado para realizar a sua medição.

1. Vibração de um sistema mecânico

2. Força aplicada em um cabo de aço

3. Umidade do ar

4. Temperatura da água de resfriamento de um motor a combustão

( ) Termopar

( ) Transdutor piezoelétrico

( ) Polímero capacitivo

( ) Extensômetro

Assinale a opção que indica a relação correta, segundo a ordem apresentada.

O processo de soldagem MIG/MAG é um(a):
