O cálculo da tensão máxima na seção mestra (SM) pode ser obtido conhecendo-se o momento agente (M), o momento de inércia de área (I) e a distância máxima na linha neutra (LN) até o convés ou ao fundo.

Considere-se que determinada embarcação possui I = 36 m⁴ na SM, pontal (D) de 9 m, altura da LN de 4 m e coeficiente de segurança de 2,5.

O valor de M atuante nessa embarcação é

Ao analisar a estrutura de um navio, um engenheiro naval irá verificar que

Ao se observar e anotar o azimute próximo ao nascer ou ao pôr do astro, a hora precisa da observação e a posição estimada, no instante da observação, é possível calcular

Qual é o equipamento individual de salvatagem cuja finalidade é prover flutuabilidade positiva ao náufrago, evitando que ele se afogue?

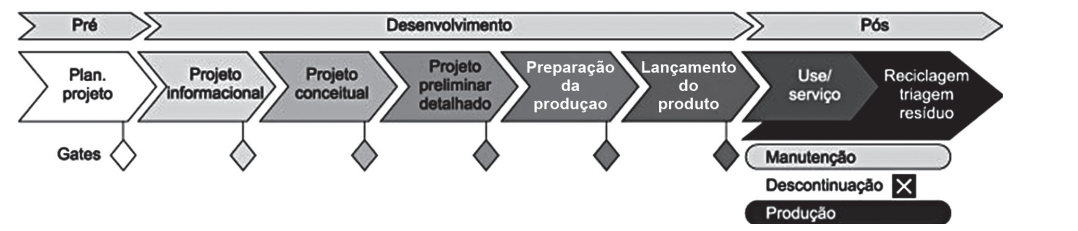

Considere-se que a Figura abaixo representa processo de obtenção de uma embarcação, desde o pré-desenvolvimento, até a sua descontinuidade (descarte ou descontinuação).

Interpretando-a sob a ótica das características essenciais do processo de projeto, constata-se que essa Figura reflete um(a)

Com relação à nomenclatura do navio, a amura ou bochecha corresponde à parte

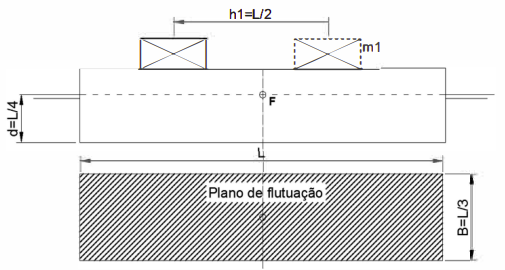

A barca da figura a seguir tem sua quilha horizontal. Um peso m1=0,001·L·B·d é deslocado horizontalmente a uma distância "h1". A barca flutua em água doce ($\rho$=1,0t/m³). Com base nessas informações, o caimento produzido é aproximadamente de:

Considere a condição inicial (KG0) de um navio, como está apresentada na seguinte imagem.

G0 é centro de gravidade do navio antes de adicionar ou remover o peso, B0 é o centro de carena e G1 é o centro de gravidade do navio depois de adicionar ou remover o peso. Com base nessas informações, se um peso é:

O coeficiente de esbeltez, que indica em qual medida a embarcação é capaz de navegar gerando menor perturbação no mar, é determinado pelo quociente entre o comprimento entre os perpendiculares da embarcação e a boca.

Na pintura do casco de um navio, o termo primer se refere a

A força aplicada pela corrente sobre as obras vivas da embarcação e do flutuante podem ser determinadas pela equação F_L = (1+ c/d) × 52,5 × (Vsenα)² × A_L e pela equação F_T = [1+ (1+c/d)³ ] × 52,5 × (Vcosα)² × A_T, em que F_L é a componente longitudinal da força aplicada pela corrente de velocidade V, A_L é a área submersa longitudinal que recebe a ação da corrente, F_T é a componente transversal da corrente de velocidade V, A_T é a área submersa que recebe a ação transversal da corrente, c é o calado e d é a profundidade local.

O alquebramento (hogging) ocorre quando a embarcação, em movimento, fica apoiada sobre duas cristas, uma na proa e outra na popa, que induzem tração na estrutura junto ao fundo e compressão na estrutura junto ao convés.

Os gigantes colocados na estrutura de navios de carga e navios-tanques têm como função permitir a construção de grandes escotilhas ou a omitir certos pavimentos, anteparas, pés-de-carneiro etc., a fim de que se obtenha um porão espaçoso sem exigir a colocação de outras peças de reforço.

A arqueação bruta (AB) é um valor adimensional proporcional à soma dos volumes dos espaços fechados da embarcação medidos em metros cúbicos (V), cujo cálculo é definido na Convenção Internacional para Medidas de Tonelagem de Navios (1969) da seguinte forma: (AB) = K × V, em que K = 0,2 + 0,02 × log V.

A seção alongada do compartimento de carga do casco do Valemax difere da seção tradicional do bulk carrier, ou graneleiro, já que aquela segue a direção horizontal, para facilitar as operações de carregamento e descarregamento, ao passo que o graneleiro é identificado pela disposição e forma do convés, com tampas deslizantes, ou hatch covers, que dão acesso às câmaras do interior do casco. Já os contenedores são dispostos em camadas e fileiras, para que seja possível conhecer a posição de cada container, individualmente.

Quando a embarcação navega em mar e recebe ondas cujas ortogonais às cristas estão alinhadas com o seu eixo longitudinal, a deflexão a meio navio será determinada por valor proporcional a d = (5qL⁴ )/(384EI), desde que haja uma crista à proa e outra crista à popa, e o casco fique apoiado majoritariamente sobre essas duas cristas, o carregamento da embarcação possa ser representado por carga (q) uniformemente distribuída ao longo do casco, o comprimento da onda seja de (L) metros e se iguale ao comprimento da embarcação, E seja o módulo de elasticidade e I seja o momento de inércia de uma seção caixão (ou retangular oca) de eixo vertical maior que o eixo horizontal, o momento de inércia da seção seja calculado por I = (bp³ – b_mp_m ³ )/12, em que (b) é a boca, (p) é o pontal, (b_m) é a boca moldada e (p_m) é o pontal moldado. Com essa abordagem, admite-se que o movimento predominante dessa embarcação seja o caturro.

A massa estrutural pode ser definida como a soma de todo o aço processado para a construção do navio, englobando o casco e a superestrutura. Nos modelos de estimativa, não são consideradas, na estimativa do peso do aço, as variáveis calado e dimensões das casas de máquinas, por elas já estarem contempladas nas dimensões do pontal e do comprimento.

A quilha é uma viga-mestra que percorre todo o comprimento do navio, e as longarinas são vigas horizontais que, no plano longitudinal da embarcação, unem entre si as cavernas, as quais designam as peças de reforço colocadas transversalmente que formam o arcabouço do navio e servem para dar apoio ao forro exterior. Na direção transversal do casco, posicionam-se os vaus, que são vigas horizontais que unem as cavernas entre si e dão suporte a pavimentos. Já as anteparas são paredes de chapa longitudinais ou transversais cuja função é delimitar espaços, fortalecer a estrutura ou garantir a estanqueidade de um compartimento.

Caso a constante elástica do cilindro de borracha seja de 3.000 kN/m, o lado da placa quadrada de aço deve ter 1,6 m de comprimento, para que a tensão sobre o casco do naviotanque seja de 200 kN/m² e a deformação do cilindro atinja 15% de sua altura.

O fator de estiva, expresso em metros cúbicos por tonelada, é a razão entre o volume ocupado pela embalagem de embarque da carga e o seu peso. Então, se o fator de estiva de uma carga é 1,2 m³/t, conclui-se que uma tonelada dessa carga ocupa 1,2 metros cúbicos da carena da embarcação.
