Questões de Concurso sobre Arquitetura Naval

Ao estabelecer o nível de proteção aplicável a navios ou instalações portuárias, os Governos Contratantes devem levar em consideração informações gerais e específicas relativas a ameaças.

Nesse sentido, o Nível 1 de Proteção é definido como o nível

Analise as afirmativas a seguir.

I- O calibrador tipo vareta, que são hastes metálicas com as pontas em forma de calota esférica, é utilizado para dimensões internas acima de 260 mm.

II- A incerteza de medição de uma trena milimetrada de 2,5 m, na falta de um certificado de calibração, é dada por um décimo da menor divisão da escala.

III- Um paquímetro universal, com nônio de 20 divisões, é aquele que oferece uma precisão de 0,5 mm.

Assinale a opção correta.

Os navios especificamente projetados com a finalidade de transportar granéis líquidos são conhecidos como navios-tanque, podendo possuir caraterísticas operacionais diferenciadas por tipo de produto, bem como capacidades de carga diferentes.

Os navios destinados ao transporte de derivados claros de petróleo, predominantemente, apresentam o seguinte porte bruto, em toneladas,

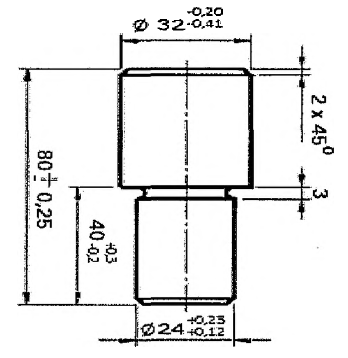

Observe a figura a seguir.

Dimensões em mm / sem escala.

Com base na figura acima, assinale a opção INCORRETA.

Em relação à resistência ao avanço dos navios, considere as afirmações a seguir.

I - Os modelos utilizados no cálculo de resistência ao avanço procuram incorporar a influência da forma do casco sobre a resistência viscosa, através da adoção do fator de forma.

II - A parcela correspondente à resistência friccional está associada a escoamentos sobre o casco dos navios com baixos números de Reynolds, ou seja, são, tipicamente, escoamentos laminares.

III - A parcela de resistência que surge sobre o casco, devido à geração de ondas na superfície da água, é denominada resistência de ondas, sendo essa parcela controlada por um parâmetro físico denominado número de Froude.

É correto, APENAS, o que se afirma em

Um navio possui, na condição de carregamento leve, deslocamento ($\Delta$_L) e posição vertical do centro de gravidade (KG) iguais, respectivamente, a 4500 t e 5 m. Os seguintes pesos, com seus valores de KG, são embarcados:

Qual o valor aproximado, em m, da posição vertical do centro de gravidade (KG) do navio após o embarque dos pesos?

Os perfis de velocidades de camadas limites laminares de escoamentos sobre placas planas podem ser aproximados por funções do tipo $\frac{u}{U}=f\left(\frac{y}{\delta }\right)$.

Para que a expressão $\frac{u}{U}=\alpha \left(\frac{y}{\delta }\right)+\beta {\left(\frac{y}{\delta }\right)}^2$ satisfaça as condições de contorno aplicáveis a esses perfis, os valores de $\alpha$ e $\beta$ devem ser, respectivamente, iguais a

Em um ensaio de autopropulsão, o modelo é equipado com um hélice semelhante ao utilizado pelo navio e são efetuadas as medições de empuxo do hélice (T), torque (Q), rotação do hélice (N) e velocidade do modelo (V).

Associando essas medições com os resultados do ensaio em água aberta do hélice, indica-se a constante de empuxo (k_T) pela expressão

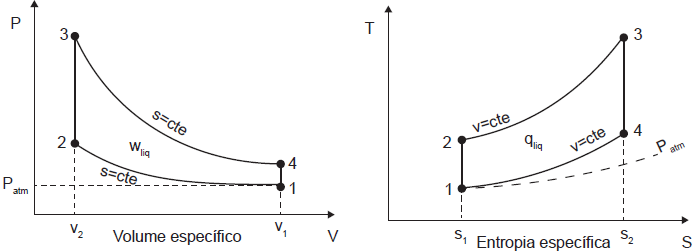

Em motores navais de ignição por faisca, uma primeira aproximação para análise da sua eficiência é o Ciclo Otto, representado na Figura pelos diagramas P-V e T-S.

Considerando-se as informações apresentadas, nos processos relativos a esse ciclo, o ar:

I - é comprimido adiabática e irreversivelmente de 1 para 2.

II - é aquecido de 2 para 3, recebendo calor a volume constante.

III - sofre uma expansão adiabática irreversível entre 3 e 4.

IV - é resfriado de 4 para 1, cedendo calor a volume constante.

Está correto o que se afirma em

As seções de chapeamento e de elementos estruturais não visíveis, numa correspondente vista de um desenho de estruturas navais, são representadas por linhas do tipo

Qual é a propriedade mecânica de um material relacionada à capacidade de absorver energia elástica e plástica, por unidade de volume, durante uma solicitação, até atingir a ruptura / fratura?

Considere a curva de flutuação b = b(x) e a curva de peso w = w(x) de um navio numa dada condição de carregamento, onde x varia com o comprimento do navio.

As distribuições dos esforços cortantes V(x) e dos momentos fletores M(x) ao longo do comprimento do navio são determinadas, respectivamente, pelas expressões

No projeto de um navio, a determinação do parâmetro Numeral de Equipamento (NE) tem como objetivo o dimensionamento dos equipamentos de

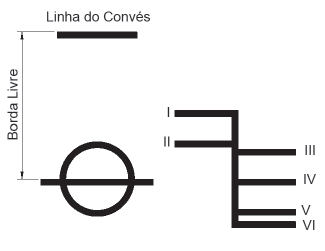

A Figura abaixo ilustra esquematicamente as linhas a serem utilizadas com a marca da linha de carga de um navio.

De acordo com a Convenção Internacional sobre Linhas de Carga, as Linhas de Carga de Verão, de Verão para Água Doce e Tropical são indicadas, respectivamente, pelas margens superiores das linhas posicionadas em

Considere as informações abaixo, relativas à seção mestra de um navio.

• Momento fletor na condição de alquebramento: M_H = 21000 t.m

• Momento fletor na condição de tosamento: M_S = 28000 t.m

• Pontal moldado: D = 10 m

• Posição vertical do eixo neutro acima da quilha: Y = 6 m

• Momento de inércia em relação ao eixo neutro: I = 42 m⁴

Considerando g ≅ 10 m/s², do ponto de vista da resistência primária, a máxima tensão normal de tração, em MPa, é igual a

Um torno mecânico apresenta defeitos na árvore e na bomba de lubrificação e é preciso corrigir tais defeitos. Primeiramente, listam-se as tarefas, dependências e tempos, numa sequência lógica, apresentada no Quadro abaixo.

Considerando-se o uso da técnica CPM (Critical Path Method – Método do Caminho Crítico), qual o tempo gasto, em horas, no caminho crítico do projeto?

Do ponto de vista do balanço de energia dos motores de propulsão marítima, considera-se o motor diesel, de baixa rotação, uma máquina térmica eficiente. Contudo, cerca de 50% da energia proveniente do combustível não é aproveitada para acionar o eixo propulsor, ou seja, é perdida, direta ou indiretamente, na forma de energia térmica.

Nesse contexto, verifica-se que as duas maiores parcelas dessa perda de energia estão associadas à

Uma viga homogênea de seção transversal uniforme possui comprimento L e rigidez EI. Uma massa M é fixada de forma concentrada na extremidade livre dessa viga, conforme mostrado na Figura abaixo.

Se a massa da viga for considerada desprezível quando comparada à massa M, a frequência natural do sistema para vibração vertical será dada por

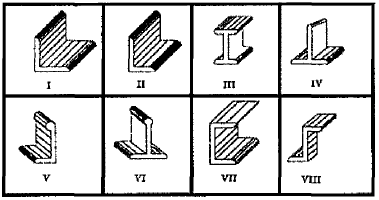

A figura a seguir contém os tipos de perfis laminados mais usados na construção naval.

Com base na figura acima, assinale a opção que apresenta corretamente a nomenclatura dos perfis laminados numerados.

Qual é o elemento de liga que, adicionado aos aços- carbono estruturais, é utilizado para desoxidar o grão e que também é considerado o mais eficiente para controlar o crescimento desse grão?
