Observe a figura a seguir correspondente à curva “tensão ($\sigma$) versus deformação (∈)” de um corpo de prova de aço-carbono dúctil.

Na figura acima, a fase de estricção do material (diminuição do diâmetro do corpo de prova ocorre no trecho da curva localizada entre os pontos:

Assinale a opção que apresenta o nome da parte do casco de um navio que está sempre emersa e localizada acima do plano de flutuação em plena carga.

Durante a realização do teste de inclinação de um navio, um peso de 30 toneladas foi movimentado transversalmente de uma distância de 15 metros. Como resultado, obteve-se, para essa movimentação, um valor de altura metacêntrica transversal (GM_T) igual a 1 metro.

Se o pêndulo de 4 metros de comprimento utilizado nesse teste apresentou uma deflexão de 10 centímetros, qual o valor aproximado do deslocamento do navio, em toneladas, na condição de teste?

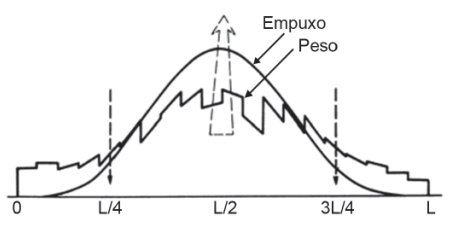

Considere a Figura abaixo, onde são apresentadas as distribuições de empuxo e de peso ao longo do comprimento (L) de um navio.

Com base nessas distribuições, verifica-se que o esforço cortante e o momento fletor serão nulos, respectivamente, nas proximidades das posições

Um eixo vazado com diâmetro interno (d_i) e diâmetro externo (d_e) é submetido a um esforço de torção provocado pela aplicação de um torque (T).

A expressão que determina os valores de tensão de cisalhamento na superfície externa do eixo é dada por

O conceito de Avaria Grossa ou Comum é um dos mais antigos do Direito Marítimo, preconizando que todos os interessados devem contribuir para a reintegração da perda sofrida por um deles.

NÃO é uma das condições para que o comandante do navio determine Avaria Grossa:

Um ensaio de tração foi executado em um corpo de prova de um material dúctil, com um diâmetro original de 13 mm e um comprimento nominal de 50 mm. Os resultados do ensaio até a ruptura estão listados no Quadro abaixo, de Carga Q versus Alongamento $\delta$.

Os valores para o módulo de elasticidade, em GPa, desse aço e para a tensão de escoamento, em MPa, são, respectivamente,

Desde o momento em que teve início a exploração de petróleo no mar, as plataformas de produção passaram também a atuar como terminais de embarque off-shore, transferindo o petróleo extraído do mar para navios conhecidos como FPSO (Floating Production Storage Offloading Unit). Posteriormente, navios-tanque especialmente projetados para essa finalidade recebem o produto das FPSO para transportá-lo a terminais portuários on-shore.

O tipo especial de navio-tanque que atua nesse serviço de cabotagem é denominado

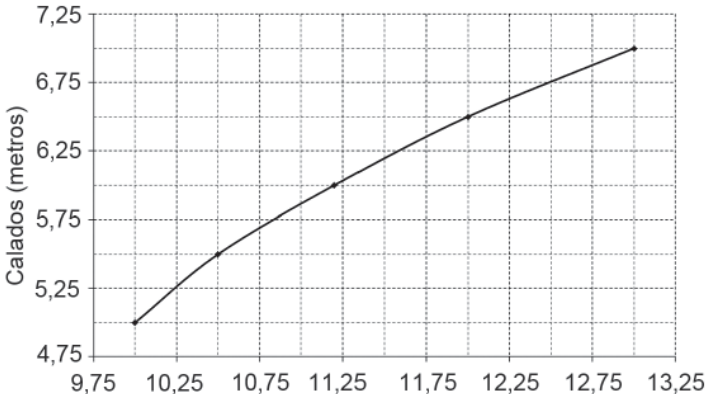

A Figura abaixo mostra a curva de TPC (toneladas por centímetro de imersão) de um navio em função dos valores de seus respectivos calados.

TPC

(toneladas)

Se o navio estiver flutuando no calado de 6,5 m e carregar 90 toneladas de carga, o valor, em centímetros, correspondente ao acréscimo no calado será, aproximadamente, igual a

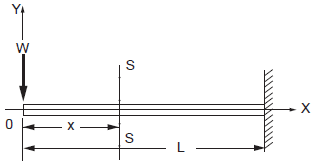

A Figura mostra uma viga prismática de comprimento L, em m, engastada em sua extremidade direita e submetida a uma carga concentrada W, em kN, de cima para baixo em sua extremidade esquerda.

O posicionamento da seção genérica S-S está a x m da extremidade esquerda, origem do referencial X0Y.

Admitindo-se que a viga possui rigidez constante ao longo de todo o seu comprimento, onde o módulo de elasticidade E é medido em GPa, e o momento de inércia I da viga, em relação ao eixo X, é medido em m⁴, qual é o valor y_máx da deflexão máxima da viga, em m?

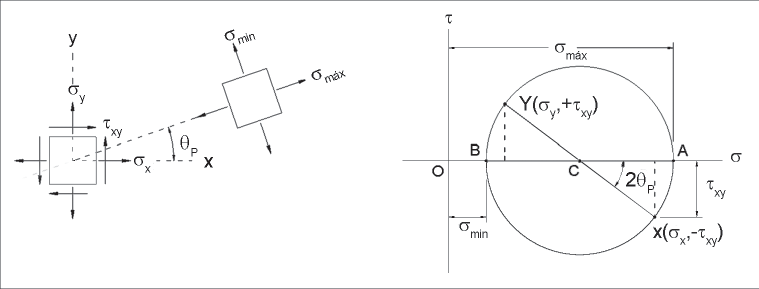

A Figura abaixo representa o estado plano de tensões de um elemento quadrado e o seu respectivo círculo de Mohr.

Se o elemento for submetido à condição de carregamento axial de tração na direção do eixo x, a tensão de cisalhamento máxima será igual a

A Figura abaixo representa um eixo vazado de diâmetro externo D igual a 240 mm, submetido ao esforço de torque T.

Se a espessura da parede do eixo e a tensão de cisalhamento admissível forem, respectivamente, iguais a 30 mm e 80 MPa, qual o maior valor possível, em kN.m, para o esforço de torque T?

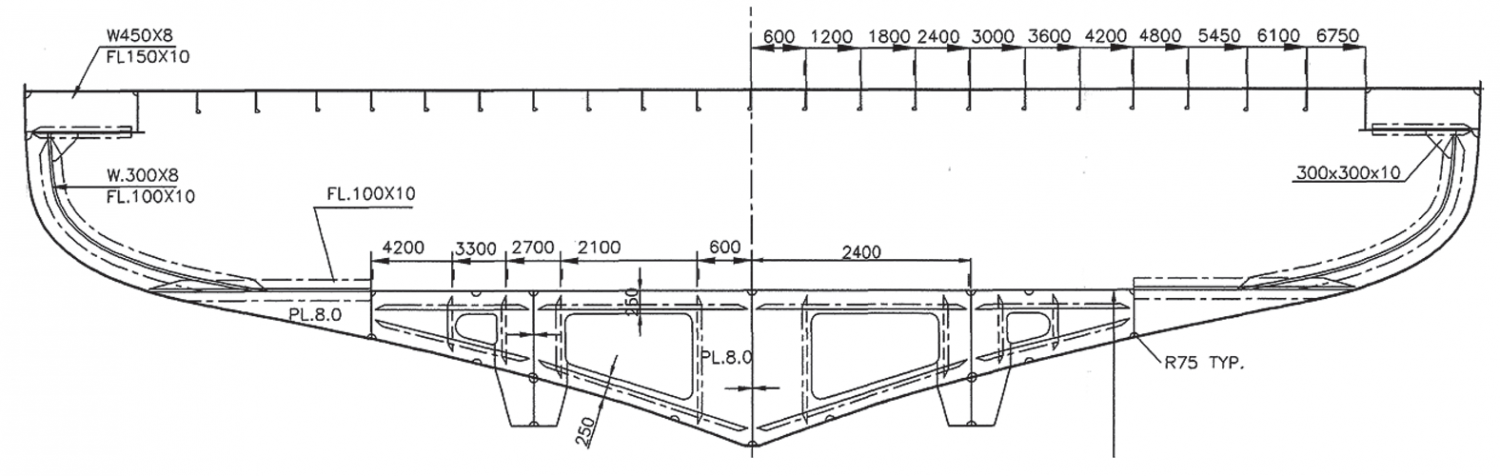

A Figura abaixo representa a seção transversal estrutural a ré de um navio, com indicação de dois conveses e estrutura do fundo. O convés superior é reforçado por perfis. Considere que todas as medidas estão em milímetros (mm).

O espaçamento entre longitudinais leves nos conveses para essa seção vale, em mm,

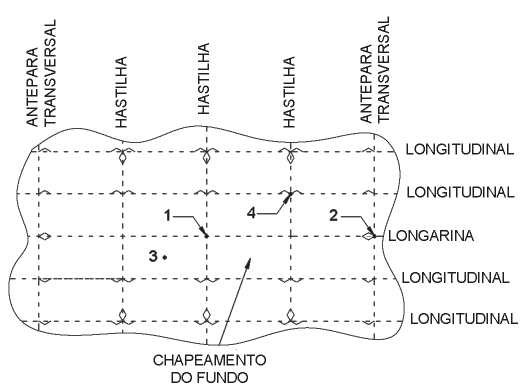

A Figura abaixo ilustra parte de um painel estrutural do chapeamento do fundo de um navio.

De acordo com o princípio da superposição de efeitos, quais pontos estão sujeitos, somente, à combinação de deflexões primárias e secundárias?

Assinale a opção que apresenta a denominação dada para a parte das obras vivas compreendida entre a flutuação carregada e a flutuação leve e assinalada na carena dos navios de guerra pela pintura da linha d’água.

O desenho da seção mestra de um navio tem como característica apresentar

Para subdividir o espaço interno do casco em cada pavimento são alocadas separações verticais, que se denominam:

Assinale a opção que apresenta o tipo de vistoria que deverá ser realizada com o objetivo de atestar se o navio graneleiro com idade igual ou superior a dezoito anos, que demande porto nacional, independente da bandeira ou do porte do navio para carregamento de granéis sólidos de peso específico maior ou igual a 1,78 t/m³ apresenta condições estruturais satisfatórias para realizar carregamento.

Considere os dados abaixo, referentes a uma movimentação de pesos realizada durante o teste de inclinação de um navio com a utilização de pêndulos.

• Deslocamento do navio na condição do teste: $\Delta$ = 6000 t

• Peso movimentado: P = 20 t

• Distância transversal em que o peso foi movimentado: D = 12 m

• Comprimento do pêndulo: l = 3000 mm

• Deflexão do pêndulo medida na régua: d = 100 mm

Na inclinação provocada pela movimentação do peso, o valor da altura metacêntrica, em metros, é igual a

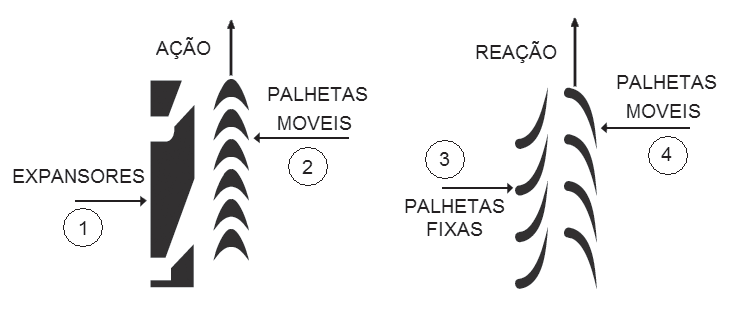

A Figura abaixo mostra o arranjo físico das palhetas de dois tipos de turbinas a vapor: de ação e de reação.

Considerando que a entrada do fluxo de vapor se dá sempre pelo lado esquerdo em ambas as turbinas, haverá queda de pressão e aumento de velocidade do vapor, respectivamente, em
