Questões de Concurso sobre Arquitetura Naval

Considere as características abaixo relativas a um navio que flutua em água salgada ($\gamma$ = 1,025 t/m³) sem banda e sem trim.

• Comprimento entre Perpendiculares: L_PP = 200 m

• Boca Moldada: B = 30 m

• Calado Moldado: T = 8 m

• Deslocamento: $\Delta$ = 30750 t

• Coeficiente de Seção Mestra: C_M = 0,95

De acordo com essas características, qual o valor do coeficiente prismático longitudinal (C_P) do navio?

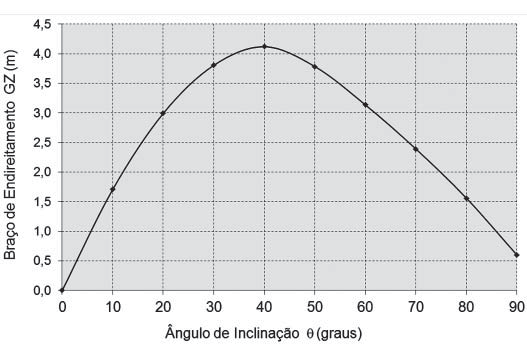

Considere a Tabela abaixo utilizada para a obtenção dos valores de braço de endireitamento (GZ) em função do ângulo de inclinação ($\theta$) e a representação gráfica desses valores através da Curva de Estabilidade Estática.

Nessa condição, a elevação do valor da posição vertical do centro de gravidade (KG) em 1 m resultará em um novo valor de braço de endireitamento (GZ), em metros, igual a

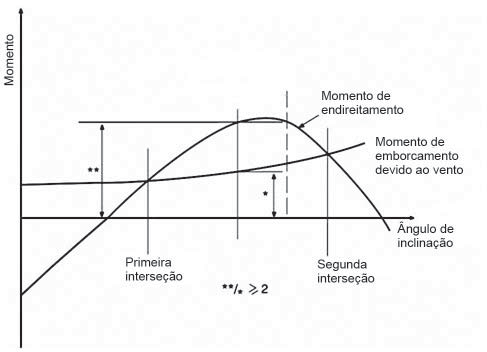

Considere a Figura abaixo, relativa aos critérios de estabilidade em avaria para uma unidade flutuante, estabilizada por colunas, estabelecidos pelos requisitos do código MODU CODE - IMO.

Segundo um desses critérios, a unidade flutuante deve ter borda livre suficiente e ser subdividida por conveses e anteparas estanques, de modo que haja flutuação e estabilidade suficientes para resistir ao momento de emborcamento provocado por um vento de 50 nós, em qualquer direção de incidência e em qualquer condição de operação ou trânsito.

Nesse contexto, o maior valor permitido para o ângulo de inclinação da unidade, em graus, após a avaria, será

No projeto de hélices propulsores, a utilização do diagrama de Burril tem como principal propósito

Considere os dados abaixo, relativos à obtenção das linhas de carga de um navio:

• Calado de verão: 7,2 m

• Deslocamento no calado de verão: 24.300 t

• TPC correspondente ao deslocamento de verão: 25 t

Se o pontal moldado do navio é igual a 10,5 m, qual o valor aproximado, em m, da borda livre mínima em água doce?

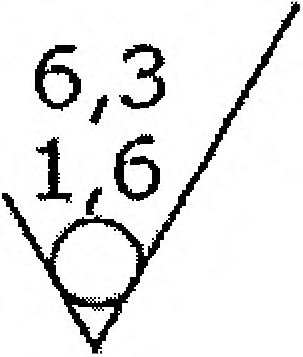

Observe a figura a seguir.

Com base na figura acima, assinale a opção que apresenta a correta indicação do estado de superfície em desenhos técnicos.

Com relação aos tratamentos térmicos das ligas, assinale a opção INCORRETA.

Com relação ao método de fabricação dos plásticos reforçados com fibra de vidro (PRFV), denominado laminação por centrifugação, assinale a opção correta.

O projeto de uma embarcação prevê a substituição do aço naval ASTM 321 empregado na construção do convoo e da superestrutura por uma liga de alumínio naval 5052-F. Essa medida visa, essencialmente, a:

Uma determinada embarcação que possui boca de 12,00 m está navegando com calado uniforme de 5,00 m. Assinale a opção que apresenta a área da seção transversal da parte imersa à meia-nau dessa embarcação sabendo que seus coeficientes de bloco e prismático são, respectivamente, iguais a 0,70 e 0,75.

A linha que, no corte parcial, separa a parte cortada da parte não cortada é denominada linha

Como se denomina a verga colocada horizontalmente avante, no costado de um navio de guerra, podendo ser disparada perpendicularmente ao costado para amarrarem-se as embarcações quando o navio está no porto?

Como é chamada a distância vertical entre o centra de gravidade e o metacentro?

Com relação às Sociedades Classificadoras, analise as seguintes afirmativas.

I- Os navios são classificados para fins de seguro, pagamento de taxas e para informações de interesse dos armadores, fretadores, compradores e comerciantes em geral. As diferentes classes são designadas por símbolos.

II- São entidades que pertencem ao governo de seu país, isto é, não são de caráter privado, e são destinadas a classificar, registrar e fiscalizar a construção de navios mercantes, embora as regras não sejam as mesmas de uma Sociedade Classificadora para outra.

III- Podem prestar serviços não somente aos navios do próprio país mas também aos navios estrangeiros.

Assinale a opção correta.

A Seção Mestra de uma embarcação possui área de 0,7 m² e momento de inércia, calculado em relação á sua linha de base, igual a 7,0 m⁴, sendo que a posição vertical do eixo neutro está localizado a 2,0 m acima da linha de base. Sendo assim, sabendo-se que o pontal da embarcação mede 5,0 m, qual é o valor do módulo de resistência no convés?

Como são denominadas as colunas que suportam as vigas colocadas de bombordo a boreste em cada caverna, para aumentar a rigidez da estrutura, em locais onde o espaço entre as anteparas estruturais é grande, ou para distribuir um esforço local por uma extensão maior do casco?

Um navio está navegando com banda de 2° e sem trim. Sendo assim, é correto afirmar que esse navio está navegando

Coloque V (verdadeiro) ou F (falso) nas afirmativas abaixo, e assinale a opção correta.

( ) Plano Transversal de Meio Navio: É o plano transversal que fica a meio comprimento do navio, dividindo-o em duas partes: corpo de proa e corpo de popa. É uma das origens para medições de distâncias longitudinais horizontais.

( ) Plano Diametral: É o plano de simetria, que passa pelo eixo da quilha e divide o navio em duas partes iguais, uma avante e outra a ré. É a origem das distâncias transversais horizontais que se chamam afastamentos.

( ) Arqueação Bruta: É a medida de todos os pesos internos do navio.

( ) Arqueação Líquida: É a medida de todos os espaços internos e fechados do navio que geram frete.

( ) Porte Líquido: Peso da carga que a embarcação pode transportar em uma dada condição de viagem.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Define-se ______________________ a distância medida ______________ de __________________ a meio-navio desde a aresta superior da _________________ à aresta superior da faixa horizontal que representa a _________________ adequada.

Analise as afirmativas sobre desenho e determine se são verdadeiras ou falsas.

I. A escala serve para reduzir ou aumentar o desenho no papel;

II. As medidas representadas no desenho, após o objeto ser reduzido ou aumentado em escala, são as encontradas com a redução ou a ampliação do objeto;

III. Um navio de 20 metros de comprimento total pode ser desenhado num papel A4 com 20 cm numa escala 1:1000.

A sequencia correta é
