Questões de Concurso sobre Arquitetura Naval

Observe a figura a seguir.

A figura acima representa uma linha de controle de uma caldeira de recuperação de um navio no qual encontra-se um elemento de controle (agente de controle) e uma variável a ser controlada. Baseado nessa planta, assinale a opção que apresenta, respectivamente, esses itens.

Uma embarcação meia-nau é definida como

Assinale a opção que exemplifica um motor quadrado representado pela expressão diâmetro x curso do êmbolo.

Observe a figura a seguir.

Um navio apresenta uma planta elétrica de força do motor do molinete, conforme diagrama acima. Sendo assim, pode-se afirmar que

Assinale a opção que apresenta o esquema de uma válvula hidráulica direcional de 4 vias e 3 posições, com centro fechado.

Em refrigeração, o ciclo com remoção de gás de Flash apresenta algumas vantagens e outras tantas desvantagens. Entre as primeiras (vantagens), para uma mesma capacidade frigorifica, pode ser citada a:

Um navio possui pontal de registro igual a 17 metros e flutua com calado médio de 12,5 metros, numa região definida como zona de verão. Sua borda livre de verão, calculada de acordo com os requisitos da Convenção Internacional das Linhas de Carga, de 1966, corresponde a 4,30 metros.

Nessa situação, a borda livre atual do navio é

Observe as figuras a seguir.

Quando se trabalha com instrumento de medidas analógicos, pode-se cair num erro clássico provocado pelo posicionamento de leitura, conforme as figuras acima. Assinale a opção que apresenta esse erro.

Qual é o motor que a injeção de gasolina ocorre diretamente na câmara de combustão?

Barco e embarcação são nomes praticamente idênticos, que podem ser definidos como toda construção feita de madeira, ferro, aço, fibra de vidro, alumínio ou da combinação desses e outros materiais que flutua, sendo especificamente destinada a transportar, pela água, pessoas ou coisas. Quanto à estrutura da embarcação, assinale a alternativa CORRETA:

o rendimento volumétrico é o parâmetro chave na interpretação do desempenho dos compressores alternativos para aplicações frigorificas. Distinguem-se dois tipos de rendimento:

Com relação aos selos mecânicos e às gaxetas, analise as afirmativas abaixo.

I - A vedação principal utiliza o selo mecânico ao longo do eixo.

II - As perdas por atrito, quando se utiliza o selo mecânico, são maiores do que quando se utiliza gaxeta.

III- O selo mecânico consome menos potência que a gaxeta.

IV - A gaxeta e o selo mecânico não podem funcionar a seco.

Assinale a opção correta.

Qual é o equipamento que não possui peças móveis, utiliza um fluido motriz liquido e é muito usado para extração de gases não-condensáveis, tais como o ar, ou até mesmo para esgoto de compartimentos alagados a bordo de navios?

Um navio porta contêiner possui um calado médio igual a 7,35 metros. As tabelas hidrostáticas desse navio indicam, para esse calado, um valor de momento para variar o compasso de 1 cm (MCC) igual a 90 t.m/cm.

Qual o valor, em centímetros, da variação do compasso desse navio ao transferirmos 60 toneladas de água de lastro de um tanque a ré para outro a vante, na mesma longitudinal, e com distância longitudinal entre centros de gravidade igual a 45 metros?

Em Navegação Astronômica, é necessário compreender perfeitamente o conceito de linha de posição astronômica ou reta de altura, para que se saiba realmente o que se está fazendo ao observar um astro, calcular os elementos determinativos da reta de altura e traçá-la na carta ou folha de plotagem.

Nesse sentido, são elementos determinativos da reta de altura:

O leme é um dos mecanismos fundamentais para uma embarcação, ele é composto por duas partes principais: porta e madre. A porta do leme é constituída por uma moldura de aço com duas faces laterais forradas de chapa; a madre é a peça que constitui o eixo do leme e atravessa o casco da embarcação por uma abertura, a clara do leme. Assinale a alternativa que descreve corretamente os três tipos principais de leme.

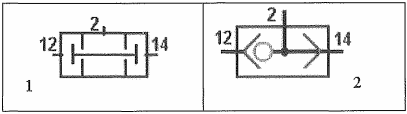

Observe a tabela a seguir.

As válvulas pneumáticas de bloqueio, representadas na tabela acima representam, respectivamente, num circuito lógico, as seguintes portas lógicas:

Na aplicação da termodinâmica, mais especificamente nas bombas de calor, os refrigeradores e as frigoríficas têm sido utilizados em grande escala a bordo de navios mercantes. Essas máquinas refrigeram bombeando o calor dos compartimentos de armazenamento de alimentos para o ar ou água no exterior. Ou seja, ocorre a remoção do calor | Qf \ do interior, e, durante o processo, a bomba de calor realiza um trabalho W . Sendo assim, assinale a opção que apresenta a expressão que define o coeficiente de desempenho (CDD) de uma frigorífica.

Dados:

Calor removido do interior do refrigerador = IQfl.

Calor transferido para o exterior = IQql.

Trabalho da bomba = W .

Observe a figura a seguir.

Considerando a figura acima, que, representa a linha do ar de controle com valor de trabalho 7,5 Kgf, num navio mercante tipo tug, é correto afirmar que a válvula reguladora de pressão irá regular a

A âncora é uma estrutura de ferro presa a uma corrente, composta por duas ou mais pontas que, quando jogada ao mar pelas embarcações, serve para fixar e impedir a movimentação destas embarcações. Em relação à âncora, é correto afirmar que as partes que a compõem são:

I. cruz ou coroa, braço, pelma ou pata.

II. alhetas, haste, braço.

III. alhetas. cepo, pelma ou pata.

IV. haste, unha, braço.

Estão CORRETAS as afirmativas:
