Questões de Concurso sobre Projeções e Representações

O sistema de projeção UTM é constituído por 60 fusos de 6^o de longitude, numerados a partir do antimeridiano de Greenwich, seguindo de Oeste para Leste até o encontro com o ponto de origem. A extensão latitudinal está compreendida entre 80^o Sul e 84^o Norte.

Ponto A: Latitude: 25^o 45’ S

Longitude: 160^o E

Ponto B: Latitude: 9^o 45’ N

Longitude: 104^o W

Dadas as coordenadas geográficas dos pontos A e B, determine os fusos e as longitudes do Meridianos Centrais de cada ponto.

Modelo representacional da Terra, no qual, o globo terrestre está mais distante da realidade, por apresentar uma grande deformação em relação à forma e posição reais. Tal modelo é bastante utilizado em materiais didáticos:

Observa a imagem para responder à questão.

Analisando a imagem, qual projeção cartográfica é aplicada?

A distorção na Projeção de Mercator é politicamente neutra e não afeta a forma como diferentes regiões do mundo são percebidas em termos de poder e importância.

De acordo com Raffestin (1993), “os atores sociais intervêm no espaço por meio das representações concebidas segundo uma escala determinada”, por meio dos:

A figura acima trata-se de uma projeção:

Diferentes tipos de gráficos são usados para visualizar dados de diversas maneiras.

Relacione os tipos de gráficos disponíveis no Power BI às respectivas aplicações específicas.

1. Gráfico de faixa de opções

2. Gráfico de mapa de árvore

3. Mapa coroplético

4. Gráfico de influenciador principal

( ) Mostrar os principais colaboradores para um resultado ou valor selecionado.

( ) Usar sombreamento ou tonalidade para exibir como um valor difere em uma localização geográfica ou região.

( ) Representar valores com retângulos coloridos, podendo ser hierárquicos.

( ) Mostrar alterações na classificação, com o maior valor sempre exibido na parte superior de cada período.

Assinale a opção que indica a relação correta, na ordem apresentada.

Podemos representar um objeto ou uma paisagem de diferentes formas, dependendo do ponto de vista do qual os observamos (...) As representações dos lugares podem ser diretas, indiretas e imaginárias (...) Para fazer os mapas, cartas e plantas, utilizam-se imagens de drones, de aviões e de satélites, (...) que de acordo com a maior ou menor distância da superfície originará diferentes escalas cartográficas de análise. (...) Para realizar a leitura dos mapas e das imagens é necessário entender qual é a visão adotada na sua criação.

SIMIELLI, Maria Elena. Projeto Ápis. São Paulo: Scipione, 2020. ps. 11, 13 e 23 (adaptado).

De acordo com o referencial teórico apresentado, relacione os diferentes pontos de vista de observação da paisagem às suas características.

1. Visão oblíqua

2. Visão vertical

3. Visão frontal

( ) Observamos uma paisagem em primeiro plano, do nosso ponto de vista a partir do local que ocupamos, como apresentado no google street.

( ) Espaço da Terra visto do céu em forma diagonal, como se o observador estivesse em cima, mas vendo um pouco de lado.

( ) Espaço visto do alto, do azimute em relação ao que está sendo observado, como se uma linha traçada deste ponto até o chão formasse um ângulo reto.

Assinale a opção que indica a relação correta, na ordem apresentada.

Considere as afirmativas relacionadas ao Sistema Universal Transverso de Mercator (UTM), apresentadas a seguir. Registre V, para verdadeiras, e F, para falsas:

(__)Em latitudes o sistema é limitado pelos paralelos 84º N e 80º S.

(__)A latitude de origem 0° é na linha do Equador.

(__)A longitude de origem 0° é no meridiano de Greenwich.

Assinale a alternativa com a sequência CORRETA:

Um profissional recebeu uma lista de coordenadas cartesianas (x,y) de diversos pontos.

Qual o tipo deste sistema de coordenadas?

Em todas as projeções cilíndricas, os meridianos e os paralelos são representados por retas perpendiculares, sem distorcer o tamanho dos objetos situados nas regiões polares.

Leia o texto a seguir.

A forma própria da terra conduz a algumas adaptações para sua representação. Nesse sentido, [...] em razão dessas dificuldades escolheu-se uma figura o mais próximo possível da própria superfície terrestre e que pudesse ser matematicamente trabalhada, o elipsoide de revolução.

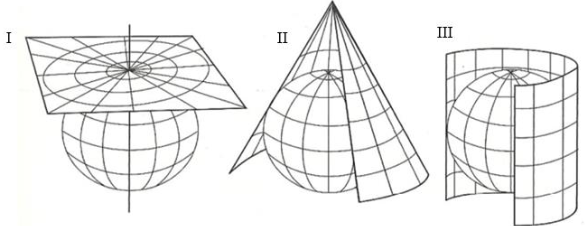

As projeções cartográficas, apoiadas em funções matemáticas definidas, realizam [...] transporte de pontos utilizando diferentes figuras geométricas como superfície de projeção. Abaixo são mostradas diferentes superfícies de projeção.

Fitz, 2008. [Adaptado].

A alternativa que descreve a ordem de apresentação das superfícies projetivas é

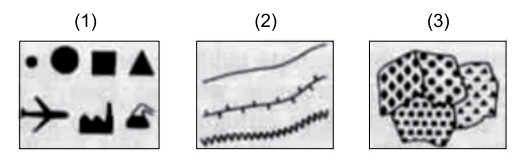

Em função da extensão do objeto ou do fenômeno tal como ele existe no território distinguem-se três modos de implantação que podem ser visualizadas a seguir.

(JOLY, F. A Cartografia, 2007, p. 14-5. Adaptado)

Sequencialmente, da esquerda para a direita, 1, 2 e 3 representam um modo de implantação do tipo:

A respeito da modelagem de dados geográficos, julgue os itens a seguir.

I A generalização, no sentido cartográfico, pode ser definida como uma série de transformações que são realizadas sobre a representação da informação espacial, com o objetivo de melhorar a legibilidade dos dados do mapa e aumentar a facilidade de sua compreensão pelo usuário do mapa.

II A utilização da agregação espacial impõe restrições de integridade espacial no que diz respeito à existência do objeto agregado e dos sub-objetos.

III A modelagem do mundo real envolve a discretização do espaço como parte do processo de abstração, com o objetivo de obter representações adequadas aos fenômenos geográficos.

IV Relacionamentos espaciais representam relações topológicas, métricas, de ordem e fuzzy.

Assinale a opção correta.

O uso contínuo da Projeção de Mercator em materiais educacionais e de mídia reflete uma persistente tendência eurocêntrica na forma como o mundo é representado e compreendido.

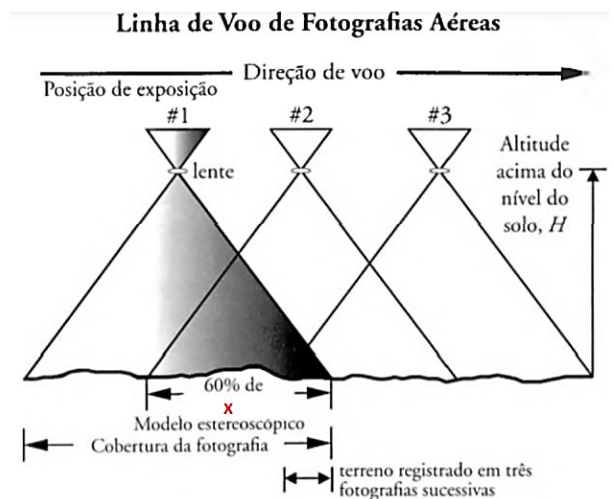

A figura a seguir apresenta a linha de voo de fotografias aéreas para realização de fotogrametria.

JENSEN, J. R., & EPIPHANIO, J. C. N. Sensoriamento remoto do ambiente: uma perspectiva em recursos terrestres. Ed. Parêntese. 2009, p. 152. [Adaptado].

O “x” descrito na figura representa a técnica de

As projeções derivam de um processo usado para a elaboração dos mapas. Baseia-se na utilização de uma fonte de luz dentro de um globo transparente. A luz projeta as sombras dos paralelos e dos meridianos e de outras características geográficas que buscamos.

Relacione corretamente as características de cada projeção abaixo.

Coluna 1 Projeções

1. Projeções cilíndricas

2. Projeções cônicas

3. Projeções planas

4. Projeções conformes

5. Projeções equivalentes

Coluna 2 Características

( ) Essa projeção mantém a proporcionalidade das áreas. Faz-se a mesma redução do tamanho real para todo o planeta.

( ) Essa projeção consiste em projetar a sombra dos paralelos e meridianos sobre um cone que envolve todo o globo terrestre. Somente um dos hemisférios pode ser cartografado por vez.

( ) Essa projeção consiste em projetar a sombra das linhas imaginárias sobre um cilindro que envolve o globo terrestre; a esfera terrestre é transferida para uma superfície plana onde são marcadas as coordenadas geográficas dos continentes e dos oceanos.

( ) É a projeção que não se preocupa com as áreas e com as distâncias e sim se preocupa em manter as posições dos contornos dos continentes exatamente na latitude e na longitude. Verifica-se a deformação de continentes e de países.

( ) São também chamadas de tangenciais, azimutais ou polares. Essas projeções enviam a sombra das coordenadas para uma folha que toca o globo somente em um ponto.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Projeções cartográficas são representações bidimensionais da área tridimensional da Terra. Essas projeções privilegiam determinadas características e apresentam deformações.

Com relação às propriedades das projeções, assinale a alternativa que corresponde ao tipo de projeção em que há o cruzamento de paralelos e meridianos em ângulos retos e em que os ângulos são conservados e as áreas apresentam deformações.

Na ciência geográfica, o espaço pode ter diversos tipos de representações.

Lara mora em Caraguatatuba, cidade litorânea do Estado de São Paulo.

Um dia, durante uma viagem para visitar sua prima Carolina, que mora em Recife, ganhou dela, como presente, o desenho do lugar, feito durante um passeio. Lara pode observar vários elementos presentes na paisagem, como o Marco Zero e a antiga ponte giratória.

SIMIELLI, M. H. Projeto Apis: Geografia. São Paulo: Ática, 2020. p.13. Adaptado.

Sobre a representação cartográfica usada, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.

( ) Imaginária, pois representa o desenho de outro local da cidade, que sua prima conhece bem.

( ) Direta, pois o desenho representa o que está sendo visto e reproduzido do espaço real, presente naquele momento.

( ) Indireta, pois o desenho foi realizado a partir de uma foto ou pintura adquirida durante o passeio.

As afirmativas são, respectivamente,

“A Projeção cilíndrica de Mercator utiliza a técnica __________, pois mantém as formas, os contornos, mas provoca grande distorção nas áreas da superfície representadas, principalmente, nas regiões de maior latitude. A Projeção cilíndrica de Peters utiliza a técnica __________, pois mantém as áreas das superfícies representadas, apesar de distorcer suas formas. A Projeção de Robinson é uma projeção __________, isto é, não preserva as áreas, as formas nem as distâncias com rigor.” Preenche corretamente as lacunas, respectivamente:
