Questões de Concurso sobre Magnetismo

Observe a figura abaixo.

Ao se fechar a chave, o circuito é percorrido por uma corrente i, constatando-se um campo magnético |r_B| =B em P. Desprezando-se o campo magnético terrestre, se os dois resistores do circuito forem substituídos por outros dois cuja resistência vale R/2 cada um, o valor do novo campo magnético em P será:

A Terra exerce sobre uma agulha magnética a mesma ação que um poderoso ímã. A Terra pode ser então considerada como um grande ímã, cujos polos magnéticos estão próximos dos polos geográficos, conforme a figura abaixo.

A respeito do tema é INCORRETO afirmar que:

O magnetismo terrestre sempre foi um mistério para muitos estudiosos. As bússolas são constituídas por uma agulha magnética que pode girar livremente em torno de um eixo vertical, permitindo aos navegadores orientarem suas embarcações de acordo com coordenadas geográficas definidas a partir dos pontos cardeais. Sobre o magnetismo terrestre e o funcionamento das bússolas, assinale a opção correta.

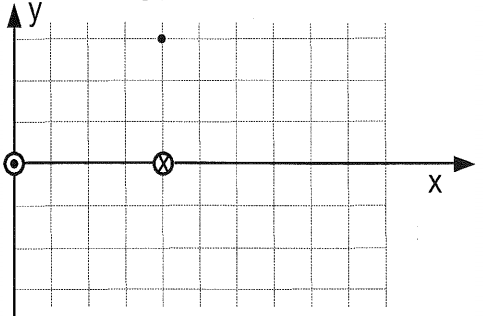

Observe a figura a seguir.

A figura acima representa o sistema de coordenadas cartesianas onde um fio reto e infinito está sobre o eixo z e, por ele, passa uma corrente i de valor $\frac{100\pi }{\mu o}$ no sentido positivo de z. Um outro fio, também infinito, com mesmo valor de corrente, passa sobre a reta x = 4m e y = 0, sentido -z. Calcule o vetor campo magnético B no ponto (x=4m,y=3m,z=0), e assinale a opção correta.

Um arranjo formado por um a rolha de cortiça atravessada por um a agulha magnética, flutuando em um recipiente com água, pode ser usado com o um a bússola com boa aproximação. Na figura 1, vem os esse arranjo sob ação do campo magnético terrestre:

Ao aproximar do arranjo um ímã com polos posicionados conforme mostra a figura 2, a nova possível posição de alinhamento da agulha está corretam ente representada na alternativa:

Observe a figura abaixo representativa de um campo magnético uniforme no interior de uma região circular de raio R.

O campo magnético no exterior da região circular é nulo e, no interior, é perpendicular ao plano do papel, e sua intensidade pode ser expressa por B = 3t + 2, com B em Teslas e t em milissegundos.

Em um ponto Pi distando r₁ = R/2 do centro da região circular, o campo elétrico vale E₁. Em um ponto P₂ distando r₂ = 2R do centro da região circular, o campo elétrico vale E₂. Sendo assim, pode-se afirmar que a razão E₁/E₂ é igual a:

Observe a figura a seguir.

A espira quadrada da figura acima faz um ângulo θ com o plano xy e um fio infinito coincide com o eixo z. Deseja-se analisar a influência de θ na indutância mútua entre o fio e a espira, definida por M(θ). Sendo M(θ=0°)=M1, M(θ=45°)=M2, M(θ=9O°)=M3, pode-se afirmar que:

O ferro alfa puro à temperatura ambiente possui um momento magnético (ferromagnetismo) permanente, que depende de seus planos cristalográficos, podendo os aços austeníticos serem usados em projetos com características ferromagnéticas.

Considere uma onda eletromagnética plana e monocromática se propagando no vácuo. Em um dado instante e em um dado ponto P do espaço, o campo elétrico dessa onda tem a direção do eixo Oz e aponta no sentido positivo desse eixo, enquanto o campo magnético dessa onda, nesse mesmo instante e nesse mesmo ponto, tem a direção do eixo Ox e aponta no sentido positivo desse eixo. Essa onda está se propagando na direção do eixo

Uma partícula eletrizada com carga q, negativa, é lançada no interior de uma região onde existe apenas um campo magnético uniforme $\underset{B}{\to }$ . Nesse caso, se a partícula penetra

I. paralelamente às linhas de força desse campo, ela descreve um movimento retilíneo uniforme.

II. perpendicularmente às linhas de força desse campo, ela é acelerada no sentido oposto dessas linhas.

III. obliquamente em relação às linhas de força desse campo, ela descreve um movimento circular uniforme.

Está correto o que se afirma APENAS em

O funcionamento dos geradores de usinas elétricas baseia-se no fenômeno da indução eletromagnética, descoberto por Michael Faraday no século XIX. Pode-se observar esse fenômeno ao se movimentar um ímã e uma espira em sentidos opostos com módulo da velocidade igual a v, induzindo uma corrente elétrica de intensidade i, como ilustrado na figura.

A fim de se obter uma corrente com o mesmo sentido da apresentada na figura, utilizando os mesmos materiais, outra possibilidade é mover a espira para a

Uma onda eletromagnética se propaga no vácuo, e seu campo elétrico é dado por E_ocos(2𝝅10⁷t - βz) [$\frac{v}{m},\frac{rd}{s}$ ]. Sendo assim, pode-se concluir que o vetor campo magnético B e o módulo do vetor de Poynting médio são dados, respectivamente, por:

Analise as afirmativas a eletromagnetismo.

I - A corrente de deslocamento não envolve o movimento de cargas.

II - A circulação do campo magnético é sempre nula.

III- A circulação do campo elétrico é nula na presença de um campo magnético estático.

IV - O fluxo do campo elétrico depende apenas da distribuição de cargas.

V - O fluxo do campo magnético é nulo apenas na ausência de correntes livres.

Assinale a opção correta.

Analise as afirmativas abaixo, com relação aos princípios fisicos.

I - Os vetores campo elétrico e campo magnético, em uma onda eletromagnética no espaço livre, são perpendiculares entre si e perpendiculares à direção de propagação.

II - Cargas aceleradas produzem ondas eletromagnéticas.

III- Cargas estáticas produzem campos elétricos e magnéticos estáticos.

IV - Cada ponto de uma frente de onda primária serve como fonte de uma pequena onda esférica secundária, que avança com velocidade e frequência iguais às da onda primária.

V - A velocidade da luz em um meio não tem relação com o comprimento de onda da luz.

Assinale a opção correta.

A figura a seguir representa um dispositivo usado para medir a velocidade angular ω de uma roda, constituída de material eletricamente isolante.

Este dispositivo é constituído por uma espira condutora de área 0,5 m²e imersa dentro de um campo magnético uniforme de intensidade 1,0 T. A espira gira devido ao contato da polia P com a roda em que se deseja medir a velocidade angular ω. A espira é ligada a um voltímetro ideal V que indica, em cada instante t, a voltagem nos terminais dela.

Considerando que não há deslizamento entre a roda e a polia P e sabendo-se que o voltímetro indica uma tensão eficaz igual a V 10 e que a razão entre o raio da roda (R) e o raio da polia $\left(r\right)\acute{e}\frac{R}{r}=\sqrt{2}$, pode-se afirmar que ω, em rad/s, é igual a

Considere as afirmações referentes à Física Moderna.

I. Os fótons (quanta do campo magnético) têm características de onda e, ao mesmo tempo, de corpúsculo.

II. O efeito fotoelétrico consiste na emissão de fótons por uma superfície metálica quando é atingida por elétrons.

III. A energia de uma onda eletromagnética de frequência f pode apenas possuir valores múltiplos de uma energia mínima igual a h. f, sendo h a constante de Planck.

Está correto o que se afirma APENAS em
