Questões de Concurso sobre Magnetismo

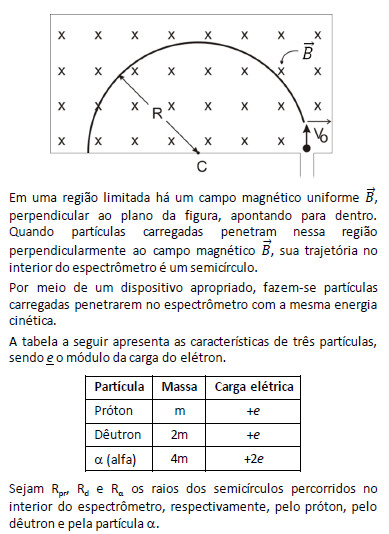

A figura a seguir mostra (esquematicamente) como funciona o “espectrômetro de Dempster”.

Esses raios são tais que

Hoje em dia, raramente aparece nos livros didáticos a força de ampère entre elementos de corrente. Em vez disso, utiliza-se normalmente do conceito do “campo magnético” para explicar as interações magnéticas, eletromagnéticas e eletrodinâmicas.

A Lei de Lenz estabelece que a força eletromotriz induzida em um circuito fechado será oposta ou terá tendência a se opor à variação do fluxo magnético que a produz. Acerca da teoria física que envolve a Lei de Lenz, assinale a alternativa correta.

Na Física, a grandeza momento angular pode assumir dois significados distintos:

I. Na mecânica clássica, é uma grandeza associada à rotação e à translação de um corpo em movimento circular.

II. Na mecânica quântica, é uma grandeza associada ao momento de dipolo magnético orbital do elétron.

Assinale a alternativa correta sobre essas duas afirmações.

Um fio retilíneo infinito conduz uma corrente constante i. Assinale a opção que apresenta o fluxo do campo magnético produzido por esse fio através de um quadrado de lado a, com dois dos lados paralelos ao fio, sendo que o lado mais próximo dista a do fio.

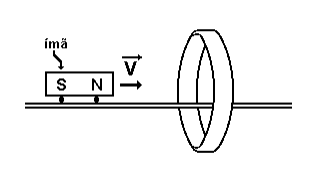

Um ímã é preso ao carrinho e submete-se o mesmo a uma velocidade constante ao longo de um trilho horizontal. Envolvendo o trilho, há uma espira horizontal, como mostra a figura abaixo. A respeito da corrente, pode-se afirmar que:

A agulha da bússola está inclinada dentro de uma região onde existem o campo magnético terrestre e um campo magnético uniforme e horizontal. Considerando-se as linhas de campo uniformes desenhadas na figura abaixo, o vetor campo magnético terrestre na região pode ser indicado pelo vetor:

Uma partícula eletrizada, em movimento retilíneo uniforme e horizontal, penetra em uma região onde existe um campo magnético uniforme vertical. Ao penetrar no campo magnético, o seu movimento será:

Uma partícula de carga q e massa m é acelerada, a partir do repouso, por uma diferença de potencial U e penetra numa região de indução magnética ^r_B , perpendicular à velocidade ^w_V da partícula. Sendo o raio da órbita circular igual a R e desprezando-se as perdas, a opção correta é:

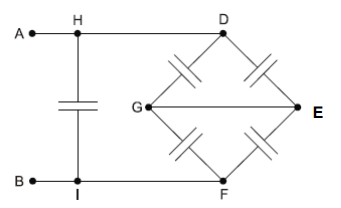

A capacitância equivalente no esquema indicado abaixo vale:

No século XIX começaram a surgir os primeiros modelos teóricos a respeito da eletricidade. Alguns conceitos foram aprimorados posteriormente, com o desenvolvimento e descoberta dos modelos atômicos, enquanto outros continuam válidos tais como foram formulados. Correlação os cientistas do período e suas descobertas e teorias.

Cientistas

I. James Clerk Maxwell (1831-1879)

II. Hans Christian Ørsted (1777-1851)

III. André-Marie Ampère (1775-1836)

IV. Michael Faraday (1791-1867)

Descobertas e teorias

A. As ações de uma corrente ficam invertidas quando se inverte o sentido da corrente.

B. Teoria moderna do eletromagnetismo.

C. Descoberta da indução eletromagnética.

D. Correntes elétricas podem gerar campos magnéticos.

Assinale a alternativa que apresenta a correlação correta.

Analise a figura abaixo.

A figura mostra um fio reto e longo, transportando uma corrente I, que está no mesmo plano de uma espira quadrada de lado a=4,0cm. A espira está, inicialmente, a uma distância r₀=2,0cm do fio e se move, perpendicularmente ao fio, com velocidade v=1,0cm/s. Sabendo que φ₀ e φ₂ são, respectivamente, os fluxos magnéticos através da espira nos instantes t=O e t=2s, qual é a razão φ₀/φ₂ ?

Analise a figura abaixo.

A figura acima mostra uma espira condutora ideal, conectada às extremidades de um resistor R, imersa em um campo magnético B. O fluxo magnético através da espira varia no tempo de acordo com a expressão $\Phi$_B (/t)=0,2cos(120$\pi$t), onde $\Phi$_B está em miliweber e t em segundos. Nas condições apresentadas pela figura, qual é o valor absoluto da diferença de potencial, em miliyolts, entre os pontos extremos do resistor no instante t=(1/240)s?

O capacitor abaixo é preenchido por dois dielétricos com permissividades ${\epsilon }_1$ e ${\epsilon }_2$ , respectivamente. Sabe-se que S é a área de cada placa, d a distância que as separa e U a ddp entre os pontos A e B. Estando o capacitor totalmente carregado, o valor do módulo da carga Q em cada uma das placas vale:

O campo magnético pode resultar em uma força eletromagnética quando associada a ímãs. A variação do fluxo magnético resulta em um campo elétrico (fenômeno conhecido por indução eletromagnética, mecanismo utilizado em geradores elétricos). Semelhantemente, a variação de um campo elétrico gera um campo magnético. Devido a essa interdependência entre campo elétrico e campo magnético, é INCORRETO afirmar que:

Considere um fio retilíneo muito longo, de seção reta circular de raio R=0,2cm, por onde passa uma corrente i(t)=(2t-8), com t em segundos e i em amperes, uniformemente distribuída na área. No instante t=1s, o módulo, em tesla, do vetor campo magnético num ponto que dista 0,4cm do eixo longitudinal do fio é

Dados:μ_o, é a constante de permeabilidade magnética;

$ϵ$_o é a constante de permissividade elétrica.

Numa região limitada do espaço, existe um potencial elétrico dado por V(x,y)=A.exp[k(x-y)], onde A é uma constante negativa e k uma constante positiva, ambas com a dimensão apropriada. Caso se identifique a direção norte com o eixo y positivo e a direção leste com o eixo x positivo, pode-se dizer que, na origem, o vetor campo elétrico aponta para

Com relação ao eletromagnetismo, analise as afirmativas abaixo.

I - A Lei de Gauss da eletrostática se aplica apenas a superfícies com elevado grau de simetria.

II - O fluxo do campo magnético através de qualquer superfície fechada é nulo, pois inexiste o monopolo magnético.

III - A força de Lorentz é conservativa, devido ao fato de os campos elétrico e magnético serem ambos conservativos.

Assinale a opção correta.
