Questões de Concurso sobre Geodésia Física

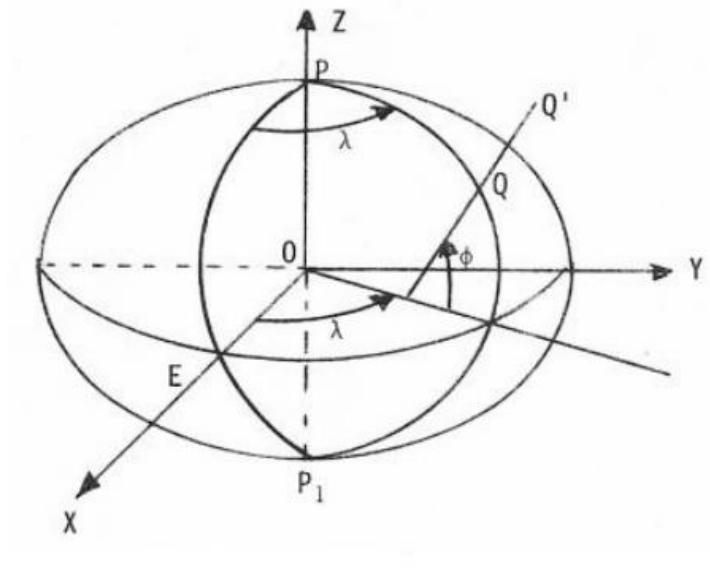

Com base no elipsoide de revolução a seguir, defina λ e QQ’ e assinale a alternativa correta.

A respeito do problema direto e inverso da geodésia, analise as assertivas e assinale a alternativa que aponta as corretas.

I. As fórmulas de Puissant são assim denominadas para homenagear o matemático francês que as demonstrou. Sua formulação está baseada sobre uma esfera auxiliar tangente ao elipsoide.

II. As fórmulas do problema direto e inverso têm precisão de 1 ppm em até 10 km.

III. Chama-se problema direto o transporte de coordenadas no elipsoide de revolução quando são fornecidas: as coordenadas geodésicas de um ponto P do elipsoide, a distância a um segundo ponto P’ e o respectivo azimute e quando almeja-se obter as coordenadas do segundo ponto (P’).

IV. Existe somente um formulário para as soluções dos problemas direto e inverso da geodésia.

V. No problema inverso, são fornecidas as coordenadas geodésicas de dois pontos P e P’ do elipsoide e deseja-se calcular a distância geodésica entre eles e os respectivos azimutes.

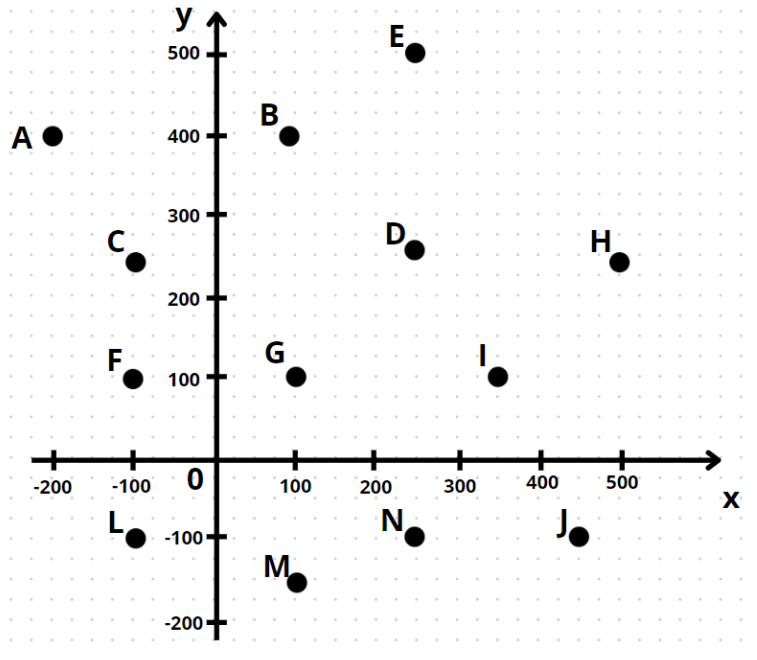

No espaço bidimensional, são utilizadas coordenadas cartesianas ou retangulares. Assim, assinale a alternativa que apresenta quais são as coordenadas dos pontos D, E, M e A.

De acordo com a norma NBR 13.333/2021, o relatório técnico elaborado ao término de um levantamento topográfico deve conter, no mínimo, as seguintes informações, EXCETO:

O termo “taqueômetro eletrônico” refere-se a qual tipo de instrumento?

Um ponto em determinado fuso do sistema UTM possui as seguintes coordenadas:

E = 700.000 m e N = 9.950.000 m.

É correto afirmar que:

O modelo SIRGAS-2000 tem como sistema geodésico de referência o ITRS (International Terrestrial Reference System) e como figura geométrica para a Terra o elipsoide do sistema geodésico de referência GRS-67 (Geodetic Reference System 1967).

É INCORRETO afirmar que topografia:

O ponto de coordenadas (140, 130) está localizado em um terreno classificado como:

De acordo com ESPARTEL (1977), o Método da Irradiação, também conhecido como Método da Decomposição em Triângulos ou das Coordenadas Polares, é utilizado na avaliação de pequenas superfícies relativamente planas. Considere a figura a seguir:

Distância entre a estação P₀ e a estação P₁: 125 𝑚.

Azimute do segmento P₀P₁: 90°.

Coordenadas da estação P₀: E_P0 = 500 𝑚 e N_P0 = 1.000 𝑚.

P₁: 𝛼₁ = 120° / 𝑑₁ = 10 𝑚.

P₂: 𝛼₂ = 15° / 𝑑₂ = 15 𝑚.

P_3: 𝛼₃ = 45° / 𝑑₃ = 20 𝑚.

A partir dos dados fornecidos, temos que as coordenadas do ponto irradiado 3 são:

Avalie as proposições abaixo sobre altimetria e planimetria:

I.A altitude ortométrica é a altura medida a partir do geoide até a superfície terrestre.

II.No processo de nivelamento geométrico, os erros sistemáticos podem ser totalmente eliminados ajustando o nivelamento a uma superfície equipotencial.

III.A propagação de erros em uma poligonal fechada pode ser calculada/estimada através do método dos mínimos quadrados.

Assinale a alternativa CORRETA:

A fórmula de Stokes pressupõe a igualdade das massas do elipsoide de referência e do potencial verdadeiro, além de demonstrar que o geopotencial é igual ao esferopotencial do elipsoide de referência e impõe a condição de que o centro de gravidade do elipsoide coincide com o da Terra.

O esferopotencial (U) vinculado à Terra normal é dado pela diferença entre o potencial de atração da Terra normal (Z) e o potencial centrífugo (Q), que é igual ao do potencial verdadeiro, utilizando-se a fórmula U = Z − Q.

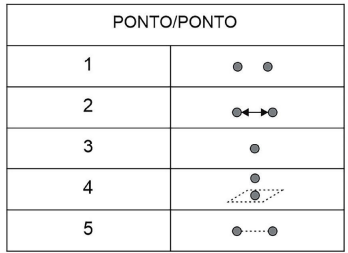

De acordo com as Especificações Técnicas para Estruturação de dados Geoespaciais Vetoriais (ET-EDGV 3.0), a modelagem OMT-G prevê os seguintes relacionamentos topológicos espaciais entre pontos:

As relações espaciais de 1 a 5 correspondem, respectivamente, a:

Ao importar dados de levantamento topográfico para um software CAD, como um conjunto de pontos com coordenadas XYZ por exemplo, qual é o procedimento CORRETO para gerar uma superfície topográfica (TIN - Triangulated Irregular Network)?

Escolha a alternativa que melhor define o que é um Datum geodésico e qual a sua importância.

Qual é o nome dado à área da Geomática que estuda os métodos e instrumentos utilizados para a determinação do relevo de um terreno, incluindo a obtenção das altitudes, cotas ou diferenças de alturas entre pontos?

De acordo com os conceitos usados na Altimetria, assinale a alternativa que preenche, correta e respectivamente, as lacunas do texto:

I - _______: superfície de um terreno acima de um plano de referência.

II - _______: valor da elevação de um ponto em relação a um datum vertical.

III - _______: valor da elevação de um ponto em relação a um plano de referência qualquer diferente do datum vertical.

IV - _______: dimensão de um corpo da base ao topo.

V - _______: diferença de altitude, de altura elipsoidal ou de cota entre dois pontos.

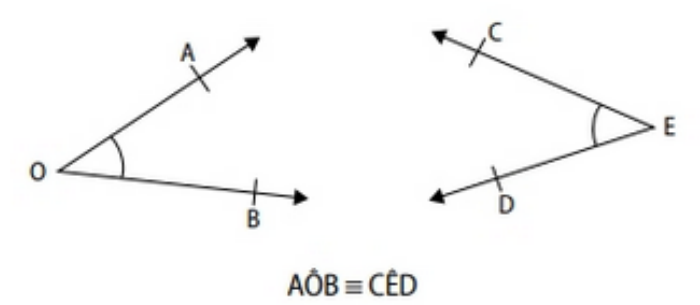

Conforme figura a seguir, dois ângulos são ditos _______ se transportarmos um desses ângulos sobre o outro e suas semirretas coincidirem.

Assinale a alternativa que preenche corretamente a lacuna do texto anterior:

O sistema topográfico local é estabelecido em um levantamento topográfico ao escolher um ponto de referência específico e medir ângulos e distâncias a partir dele. Este ponto serve como origem para o sistema de coordenadas locais, permitindo calcular posições com precisão. Como as coordenadas em um sistema topográfico local são relacionadas às coordenadas globais?
