Questões de Concurso sobre Geodésia Física

Dentre os equipamentos principais utilizados na topografia e indispensáveis para a execução dos serviços, não é correto citar:

A convergência meridiana é o ângulo de rotação, num determinado ponto, formado entre a direção do norte verdadeiro e o norte de quadrícula. Considerando o sistema UTM e os dados de longitude e latitude dos pontos A e B abaixo, assinale a alternativa CORRETA que apresente, respectivamente, na sequência: I) o sinal da convergência meridiana; II) o valor do fuso que pertence; III) o valor da longitude do meridiano central do fuso.

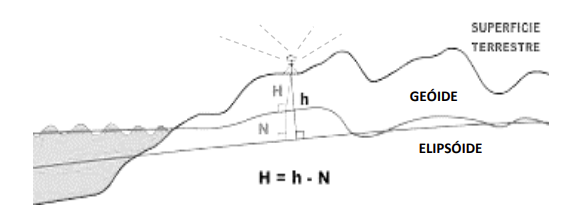

O geóide e o eliplisóide de revolução são superfícies que estão diretamente lincadas com os levantamentos geodésicos e devem, sobre a superfície terrestre, representar coordenada altimétrica no geóide (altitudes ortométrica/normal (H)). No levantamento com GNSS (Global Navigation Satellite System) se obtém a altitude elipsoidal/geométrica (h), faltando se conhecer o afastamento entRe o geóide e o elipsóide (N – ondulação geoidal), que é obtido por meio da equação fundamental da altimetria GNSS, apresentada na figura abaixo.

A partir dessa situação, qual das frases abaixo está CORRETA?

Geodésia é a ciência que estuda a forma e as dimensões da Terra. Sendo assim, as superfícies de referência que podem representar a Terra, de acordo com a geodésia, são:

O valor do azimute do alinhamento do vértice 4 para o vértice 1, é

Assinale a alternativa que descreve, CORRETAMENTE, a relação entre Geomática e Geodésia:

O valor da variação das anomalias de altitude por unidade de distância entre dois pontos com alturas quase geoidais conhecidas, ou mesmo entre alturas geoidais, conforme a análise dos aspectos físicos da distribuição de massa e observando o espaçamento máximo de 5km entre os pontos é definido como:

Na trigonometria esférica, um círculo máximo é formado pela intersecção de um plano que passa pelo centro da esfera, sendo o raio desse círculo máximo igual ao raio da esfera.

No tocante ao procedimento de execução de levantamentos topográficos, pode-se afirmar que a distância entre a superfície física e a geoidal, observada na vertical do lugar, é definida como:

Nos Levantamentos Altimétricos topográficos são feitas as medições de elevação. Sabendo disso, qual o instrumento é utilizado?

Considere um levantamento altimétrico realizado em que visada de Ré, em "A", atingiu a marca de 2,43 metros e a visada de vante, em "B", atingiu a marca de 2,18 metros.

Sabendo a que distância horizontal de A para B é de 50 metros, então a declividade média entre estes dois pontos é de:

A coleta de um ponto irradiado do levantamento topográfico planimétrico, tem-se os seguintes dados de campo: Azimute: 268°03’15”; Distância inclinada: 42,122 m. Sobre o assunto, assinale a alternativa correta.

Uma curva de transição adequadamente projetada fornece uma trajetória natural para os veículos em que

As coordenadas astronômicas são estáticas ao longo do tempo e não sofrem variações devido ao movimento do polo nem alterações no eixo de rotação terrestre.

O sistema de referência SAD69 (South American Datum 1969) é um sistema geodésico local que foi amplamente utilizado no Brasil antes da adoção do SIRGAS2000 e baseia-se em um elipsoide não geocêntrico.

O elipsoide é uma superfície fechada em que cada seção plana que passa pelo centro forma uma elipse ou um círculo. Além disso, o elipsoide é utilizado como modelo matemático para representar a forma da Terra.

A superfície geoidal, que coincide com o nível médio dos mares não perturbados, é uma superfície equipotencial do campo de gravidade da Terra.

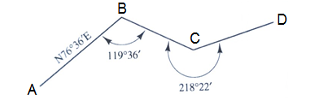

A figura a seguir mostra os ângulos entre os segmentos de uma poligonal aberta cujos lados são definidos pelos segmentos AB, BC e CD:

Sabendo que o rumo do segmento AB é igual a N76°36′E, podemos afirmar que os rumos dos segmentos BC e CD valem, respectivamente,

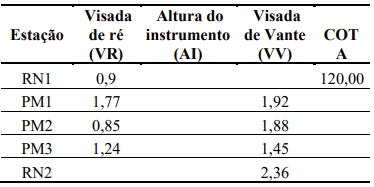

No quadro abaixo são apresentadas as anotações de um nivelamento geométrico realizado por um topógrafo.

Marque a alternativa que apresenta a cota da estação RN2.

Com relação às curvas de nível em um terreno, avalie as afirmativas seguintes:

I - As curvas de nível são linhas que ligam pontos de mesma altitude na superfície do terreno.

II - As águas de chuva correm paralelamente às curvas de nível, porque esta direção é a de maior declividade.

III - O intervalo entre curvas de nível é a diferença de altitude entre duas curvas consecutivas.

IV - O espigão é um recolhedor de águas de chuva.

V - O intervalo entre curvas de nível deve ser constante na mesma representação gráfica.

VI - A grota é um divisor de águas de chuva.

É correto o que se afirma apenas em:
