Questões de Concurso sobre Cálculos

Uma bateria de automóvel de 12 V, operando com sua resistência interna em 4 Ω, alimenta uma carga resistiva, que consome uma corrente elétrica de 0,5 A.

Qual é a potência, em W, dissipada pela carga resistiva?

Sobre as fórmulas de potência elétrica, assinale a alternativa INCORRETA:

Em um ambiente há três lâmpadas especificadas como 220 V/60 W. Considerando que nessa localidade o custo da energia é de R$ 0,90/kWh, e que as lâmpadas são utilizadas durante 4 horas diárias por 30 dias, o valor que será pago pelo consumo é

Considere a figura a seguir, que representa a tela de um osciloscópio cuja base de tempo está calibrada em 2 μs/DIV.

O valor aproximado da frequência da onda retangular é

No gráfico, a seguir, são mostradas as curvas de carga de duas sedes de uma indústria ao longo de um dia típico.

(Arquivo pessoal; imagem usada com autorização.)

Na Sede 1, a potência total instalada é de 2,0 MW e na Sede 2 a potência instalada é de 1,5 MW.

Com relação ao fator de demanda das duas instalações, é correto afirmar que

A Figura a seguir mostra o esquema elétrico, montado em laboratório, para medir a resistência interna de uma bateria com valor nominal de 12 volts. O esquema é composto de um voltímetro (V), um amperímetro (A) e um resistor variável.

Em um primeiro ensaio, variando-se o resistor, foi medido no amperímetro a corrente de 2 A e, no voltímetro, a tensão de 11,2 V.

Para confirmar o resultado, foi feito um segundo ensaio, variando-se o resistor. Foram obtidas as seguintes medidas: no amperímetro, a corrente de 3 A, e, no voltímetro, a tensão de 10,8 V.

Com base nos ensaios realizados, o valor, em ohms, da resistência interna da bateria é

Uma fonte senoidal de tensão alimenta uma carga RL com 200 V, RMS. Se a potência dissipada pela carga é 3,2 kW e o fator de potência 0,8, qual é reatância indutiva da carga?

Uma tensão eficaz de 14 V equivale a 10 V de tensão de pico.

A Função de Transferência mostrada a seguir representa o modelo de um sistema contínuo, linear, de 2^a ordem, alimentado por uma entrada U(s) e tendo, como saída, o sinal Y(s), ambos no domínio de Laplace.

$\frac{Y\left(s\right)}{U\left(s\right)}=\frac{200}{2s^2+8s+200}$

Ao ser aplicado um Impulso Unitário na entrada desse sistema, o sinal de saída oscilará na forma de uma senoide exponencialmente amortecida.

Dessa forma, pelo exposto acima, a constante conhecida como Razão de Amortecimento desse sistema vale

Um motor de indução trifásico de 4 polos e 0,03 de escorregamento é alimentado por uma fonte trifásica senoidal de 50Hz.

A frequência do rotor desse motor é de

Um multímetro mediu 21 V como o valor Root Mean Square (RMS) da tensão de um sinal senoidal ideal.

Qual é o valor, em volts, da tensão pico a pico desse sinal senoidal?

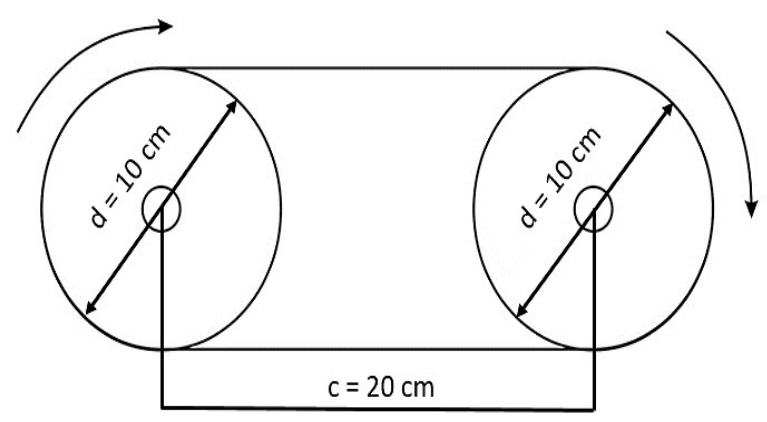

Determine o comprimento da correia aberta que liga duas polias de diâmetros iguais de 10 cm, com distância entre eixos de 20 cm, conforme as informações dispostas na Figura abaixo. (Adotar π= 3,14).

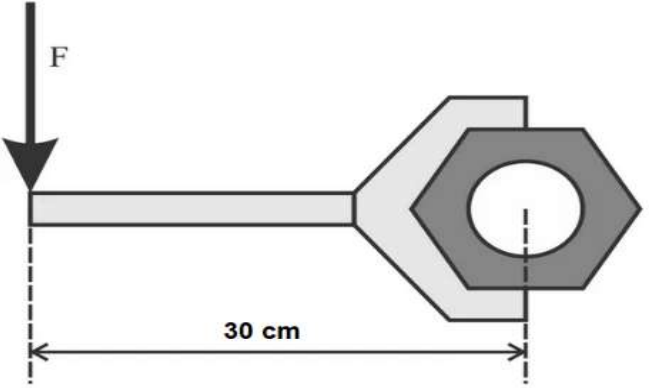

Um mecânico aplica uma força de F = 800 N a uma distância 30 cm do centro de uma porca. Quando estava perto de desatarraxar a porca, o mecânico conecta um prolongamento à ferramenta, de modo que o novo ponto de execução da força é a uma distância de 150 cm do centro da porca. Determine o novo valor do módulo da Força (em N), para desatarraxar a porca.

Um técnico em eletricidade gerou, em laboratório, dois sinais senoidais de tensão com frequência angular $\omega$₀ = 120$\pi$ rad/s. Esses dois sinais, vistos na tela de um osciloscópio, são representados, matematicamente, por:

v₁(t)=30 sen ($\omega$₀t) e v₂ (t) = 40sen $\left({\omega }_{0}t+\frac{\pi }{2}\right).$

O sinal senoidal resultante da soma v₁ (t) + v₂ (t) tem a tensão de pico, em volts, igual a

A figura abaixo representa um tanque de grandes dimensões preenchido com fluido ideal (a). Esse tanque é esvaziado por meio de um tubo (b) cuja área da seção é 100 mm².

Considere aceleração da gravidade igual a 10m/s² . A vazão, em m³/s, do líquido através do tubo é

Um gerador de tensão alternada, quando alimenta uma impedância de ângulo $ø$, faz surgir uma corrente i(t) que pode sofrer atraso, adiantamento ou mesmo estar em fase com a tensão v(t) aplicada. Considerando v(t) = Vp.cos($\omega$t+ $ø$) e i(t) = Ip.cos($\omega$t), determine a potência instantânea P(t) resultado da operação v(t) . i(t). Sabendo que Vp =$\sqrt{v2}$ .V e Ip = $\sqrt{2}$ .I.

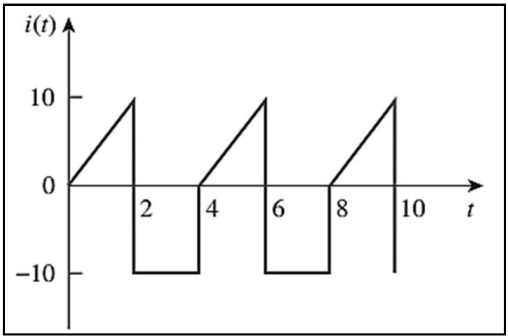

Analise a imagem a seguir:

A potência aproximada média sobre um resistor de 5 ohms, cuja forma de onda da corrente é mostrada pela figura anterior é de, aproximadamente:

Qual é a relação entre a frequência (f) e o período (T) de um sinal senoidal?

Em certa instalação elétrica, verifica-se que um cabo com 25 m de comprimento e seção reta com área de 2,5 mm² apresenta uma diferença de potencial elétrico de 5 V entre as suas extremidades, quando submetido a uma corrente de 20 A.

Nessas condições, a resistividade elétrica do cabo, em Ω.mm² /m, é, aproximadamente, de

O indutor L1 possui uma reatância indutiva (XL) de 6,28 Ω, operando na frequência de 100 Hz. Calcule o valor de L1 e assinale a resposta correta.
