Questões de Concurso sobre Cálculos

Analise o caso abaixo e assinale a alternativa correta.

Uma carga resistiva de 5 A /120 V é acionada uma única vez por dia por cerca de 10 minutos. O consumo de energia dessa carga após 15 dias, em kWh, será de, aproximadamente:

A tensão entre dois pontos de um circuito, observada em um osciloscópio, é composta por três ondas senoidais harmônicas: primeira harmônica com valor máximo de 100V, terceira harmônica com valor máximo de 50V e quinta harmônica com valor máximo de 25 V. Quando o valor eficaz da tensão entre esses dois pontos for medida com um voltímetro “True Rms”, o valor aproximado encontrado será

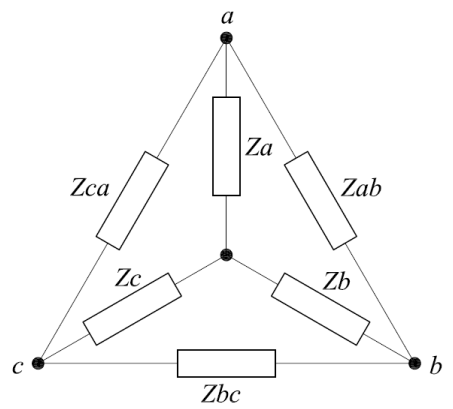

A carga de um sistema elétrico está fechada em estrela, sendo suas impedâncias Za, Zb e Zc, conforme ilustrado abaixo.

Figura: Carga trifásica desequilibrada.

Za = 6 Ω

Zb = 12 Ω

Zc = 3 Ω

Assinale a alternativa CORRETA que corresponde a essa mesma carga em ligação triângulo, sendo suas impedâncias Zab, Zbc e Zca:

O conceito de carga ou potência natural, conhecido em inglês como Surge Impedance Loading (SIL), é de fundamental importância na análise da operação das linhas de transmissão (LT). Seja uma LT trifásica de 230 kV de comprimento igual a 280 km, com os seguintes parâmetros de serviço (sequência positiva):

R = 0,05 Ω/km_______ L = 1,44 mH/km__________ C = 4,00 nF/km

Assinale qual é o valor aproximado do SIL por fase:

Assinale a alternativa que apresenta a energia consumida durante as 24 horas do dia para um consumidor cuja curva de carga é fornecida na figura a seguir.

Ao realizar várias medições com determinado equipamento, verifica-se que, ao repetir uma medida, obtém-se sempre o mesmo valor. Nesse caso, podemos afirmar que, em relação à medição, tem-se uma

Considere a equação diferencial ordinária $\frac{dy}{dx}=\frac{x^2}{2y}$ , com y(0) = -2.

O valor de y(3) é

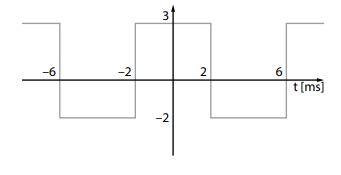

Analise a forma de onda da tensão abaixo:

Essa forma de onda possui nível DC médio e frequência, respectivamente, igual a:

Ao medir um sinal puramente senoidal num osciloscópio, foi verificado que a tensão pico a pico medida era de 40 V.

Qual o valor RMS eficaz aproximado desse sinal?

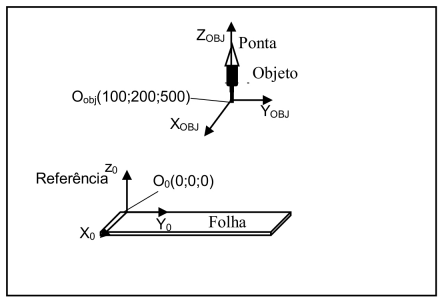

O esquema mostrado a seguir, ilustra a operação de um robô industrial que tem como objetivo, fazer desenhos na “Folha”. Para tanto, são usados dois sistemas de coordenadas, “Referência” e “Objeto”, sendo os eixos X, Y e Z do “Objeto” paralelos aos seus respectivos eixos do sistema “Referência”. A ferramenta do robô industrial é uma “caneta”, sistema “Objeto”, que está posicionada em (100; 200; 500) em relação ao sistema “Referência” e com a respectiva especificação da orientação da ponta da caneta “para cima”. Assinale a especificação da orientação da ferramenta “caneta” quando a ponta da mesma estiver “para baixo”, perpendicular ao plano da “Folha”.

Um voltímetro analógico possui um erro de 5% de fundo de escala. O voltímetro está na escala de 600 volts, sendo utilizado para medir uma tensão de 300V. Qual é o erro percentual da medida?

Seja f uma função real de variável real tal que f(1) = -2 e diferenciável para todo x real com f '(x) ≤ 4.

O valor máximo de f(4) é

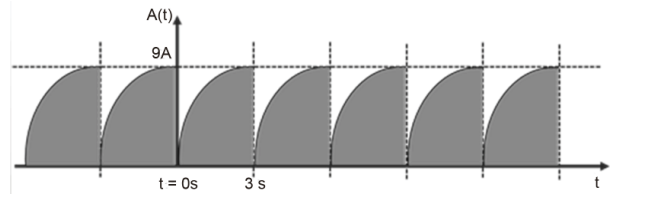

A Figura a seguir ilustra um sinal periódico em que o eixo-Y corresponde à corrente (em amperes), e o eixo-X corresponde ao tempo (em segundos). Esse sinal tem período de 3 s, a corrente máxima é de 9 A, e segue a equação A(t) = 6t – t2 no período de 0 s a 3 s, repetindo-se indefinidamente.

O valor da corrente média, em amperes, desse sinal é

Uma carga monofásica do tipo impedância constante, composta por uma resistência de 3 ohms e indutância de $\frac{0,05}{\pi }$ Henry, é alimentada por uma fonte de tensão ideal, senoidal, de 100 V e 40 Hz.

A corrente elétrica na carga, em ampères, é igual a

Se a força aplicada sobre a base incluir todos os termos não lineares do sistema, está sendo empregada a estratégia de

Se a tensão de pico para uma onda ca for de 10V, qual o seu valor médio e rms?

A equação abaixo é utilizada para calcular uma grandeza em um certo período de tempo, a partir das leituras obtidas através de um medidor de energia elétrica ativa (E_a) e de um medidor de energia elétrica reativa (E_r).

$\frac{1}{\sqrt{1+(\frac{E_r}{E_a}{)}^2}}$

Essa grandeza corresponde ao fator de

Para uma carga trifásica equilibrada ligada em estrela, com relação às tensões e correntes de fase e de linha, é correto afirmar que:

Considere uma carga cuja impedância seja Z = 3 +j4 $\Omega$ . A representação na forma polar dessa impedância é:

Dados: tg^-1 (4/3) = 53°

tg^-1(3/4) = 37°
